测量小灯泡的电功率课件(周一)VIP免费

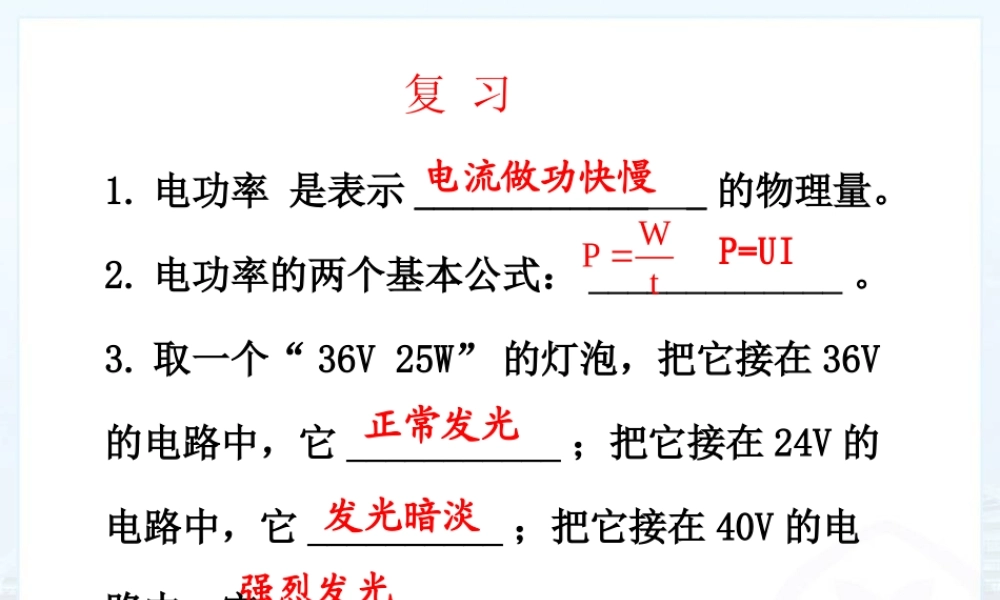

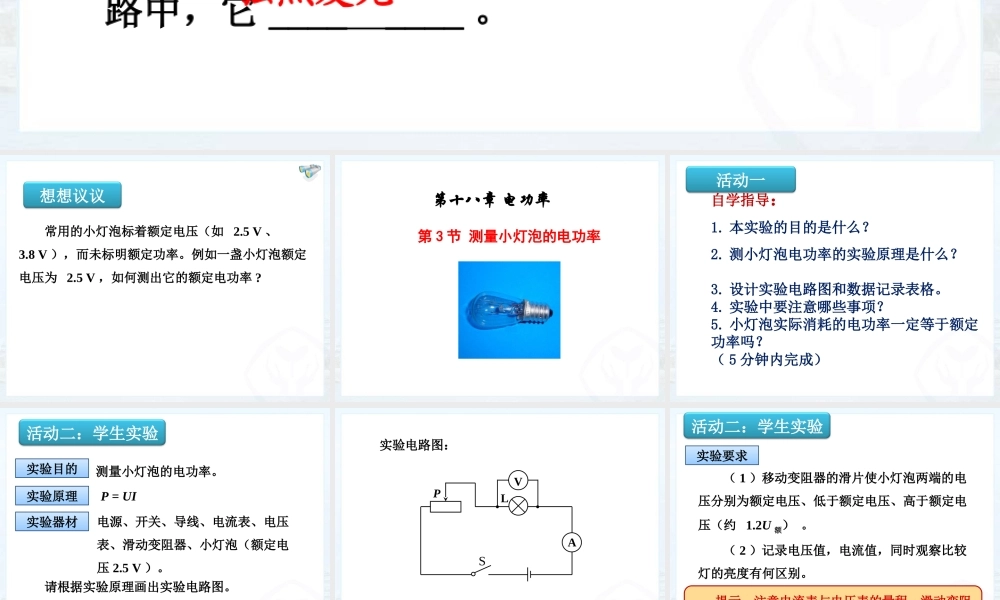

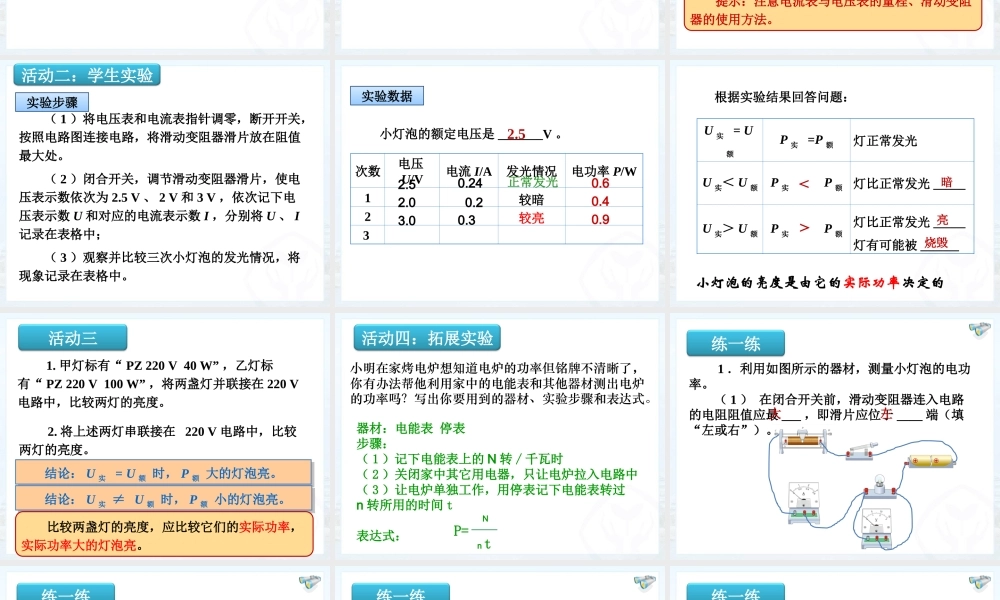

1. 电功率 是表示 ____________ _ 的物理量。2. 电功率的两个基本公式： _____________ 。3. 取一个“ 36V 25W” 的灯泡，把它接在 36V的电路中，它 ___________ ；把它接在 24V 的电路中，它 __________ ；把它接在 40V 的电路中，它 ____ ____ 。正常发光发光暗淡强烈发光电流做功快慢P=UIWPt 复 习 常用的小灯泡标着额定电压（如 2.5 V 、3.8 V ），而未标明额定功率。例如一盏小灯泡额定电压为 2.5 V ，如何测出它的额定电功率 ? 想想议议第 3 节 测量小灯泡的电功率第十八章 电功率自学指导：1. 本实验的目的是什么？2. 测小灯泡电功率的实验原理是什么？ 3. 设计实验电路图和数据记录表格。4. 实验中要注意哪些事项？5. 小灯泡实际消耗的电功率一定等于额定功率吗？（ 5 分钟内完成）活动一 测量小灯泡的电功率。 P = UI电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压 2.5 V ）。活动二：学生实验实验目的实验原理实验器材 请根据实验原理画出实验电路图。 实验电路图：VALPS （ 1 ）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约 1.2U 额） 。 （ 2 ）记录电压值，电流值，同时观察比较灯的亮度有何区别。实验要求 提示：注意电流表与电压表的量程、滑动变阻器的使用方法。活动二：学生实验 （ 1 ）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。 （ 2 ）闭合开关，调节滑动变阻器滑片，使电压表示数依次为 2.5 V 、 2 V 和 3 V ，依次记下电压表示数 U 和对应的电流表示数 I ，分别将 U 、 I记录在表格中； （ 3 ）观察并比较三次小灯泡的发光情况，将现象记录在表格中。实验步骤活动二：学生实验次数电压U/V电流 I/A发光情况电功率 P/W123 小灯泡的额定电压是 _______V 。 2.5实验数据2.50.242.00.23.00.3正常发光较暗较亮0.60.40.9U 实 = U额P 实 =P 额灯正常发光U 实＜ U 额P 实 P 额灯比正常发光 _____U 实＞ U 额P 实 P 额灯比正常发光 _____灯有可能被 ______＜＞暗亮烧毁 根据实验结果回答问题：小灯泡的亮度是由它的实际功率决定的 1. 甲灯标有“ PZ 220 V 40 W” ，乙灯标有“ PZ 220 V 100 W” ，将两盏灯并联接在 220 V 电路中，比较两灯的亮度。 结论： U 实 = U ...
