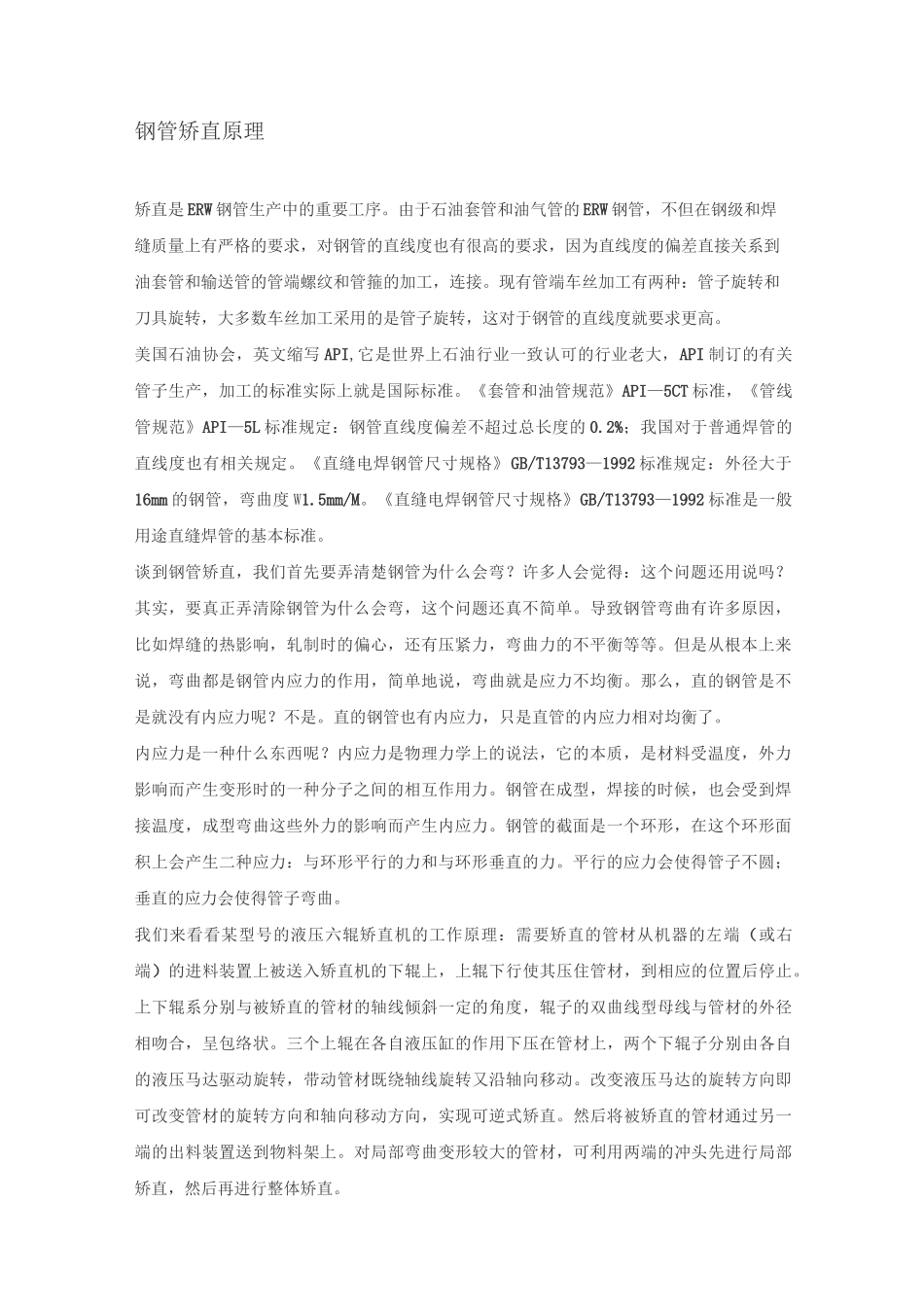

钢管矫直原理矫直是 ERW 钢管生产中的重要工序。由于石油套管和油气管的 ERW 钢管，不但在钢级和焊缝质量上有严格的要求，对钢管的直线度也有很高的要求，因为直线度的偏差直接关系到油套管和输送管的管端螺纹和管箍的加工，连接。现有管端车丝加工有两种：管子旋转和刀具旋转，大多数车丝加工采用的是管子旋转，这对于钢管的直线度就要求更高。美国石油协会，英文缩写 API,它是世界上石油行业一致认可的行业老大，API 制订的有关管子生产，加工的标准实际上就是国际标准。《套管和油管规范》API—5CT 标准，《管线管规范》API—5L 标准规定：钢管直线度偏差不超过总长度的 0.2%；我国对于普通焊管的直线度也有相关规定。《直缝电焊钢管尺寸规格》GB/T13793—1992 标准规定：外径大于16mm 的钢管，弯曲度 W1.5mm/M。《直缝电焊钢管尺寸规格》GB/T13793—1992 标准是一般用途直缝焊管的基本标准。谈到钢管矫直，我们首先要弄清楚钢管为什么会弯？许多人会觉得：这个问题还用说吗？其实，要真正弄清除钢管为什么会弯，这个问题还真不简单。导致钢管弯曲有许多原因，比如焊缝的热影响，轧制时的偏心，还有压紧力，弯曲力的不平衡等等。但是从根本上来说，弯曲都是钢管内应力的作用，简单地说，弯曲就是应力不均衡。那么，直的钢管是不是就没有内应力呢？不是。直的钢管也有内应力，只是直管的内应力相对均衡了。内应力是一种什么东西呢？内应力是物理力学上的说法，它的本质，是材料受温度，外力影响而产生变形时的一种分子之间的相互作用力。钢管在成型，焊接的时候，也会受到焊接温度，成型弯曲这些外力的影响而产生内应力。钢管的截面是一个环形，在这个环形面积上会产生二种应力：与环形平行的力和与环形垂直的力。平行的应力会使得管子不圆；垂直的应力会使得管子弯曲。我们来看看某型号的液压六辊矫直机的工作原理：需要矫直的管材从机器的左端（或右端）的进料装置上被送入矫直机的下辊上，上辊下行使其压住管材，到相应的位置后停止。上下辊系分别与被矫直的管材的轴线倾斜一定的角度，辊子的双曲线型母线与管材的外径相吻合，呈包络状。三个上辊在各自液压缸的作用下压在管材上，两个下辊子分别由各自的液压马达驱动旋转，带动管材既绕轴线旋转又沿轴向移动。改变液压马达的旋转方向即可改变管材的旋转方向和轴向移动方向，实现可逆式矫直。然后将被矫直的管材通过另一端的出料装置送到物料架上。对局部弯曲变形较大的管材，可...
