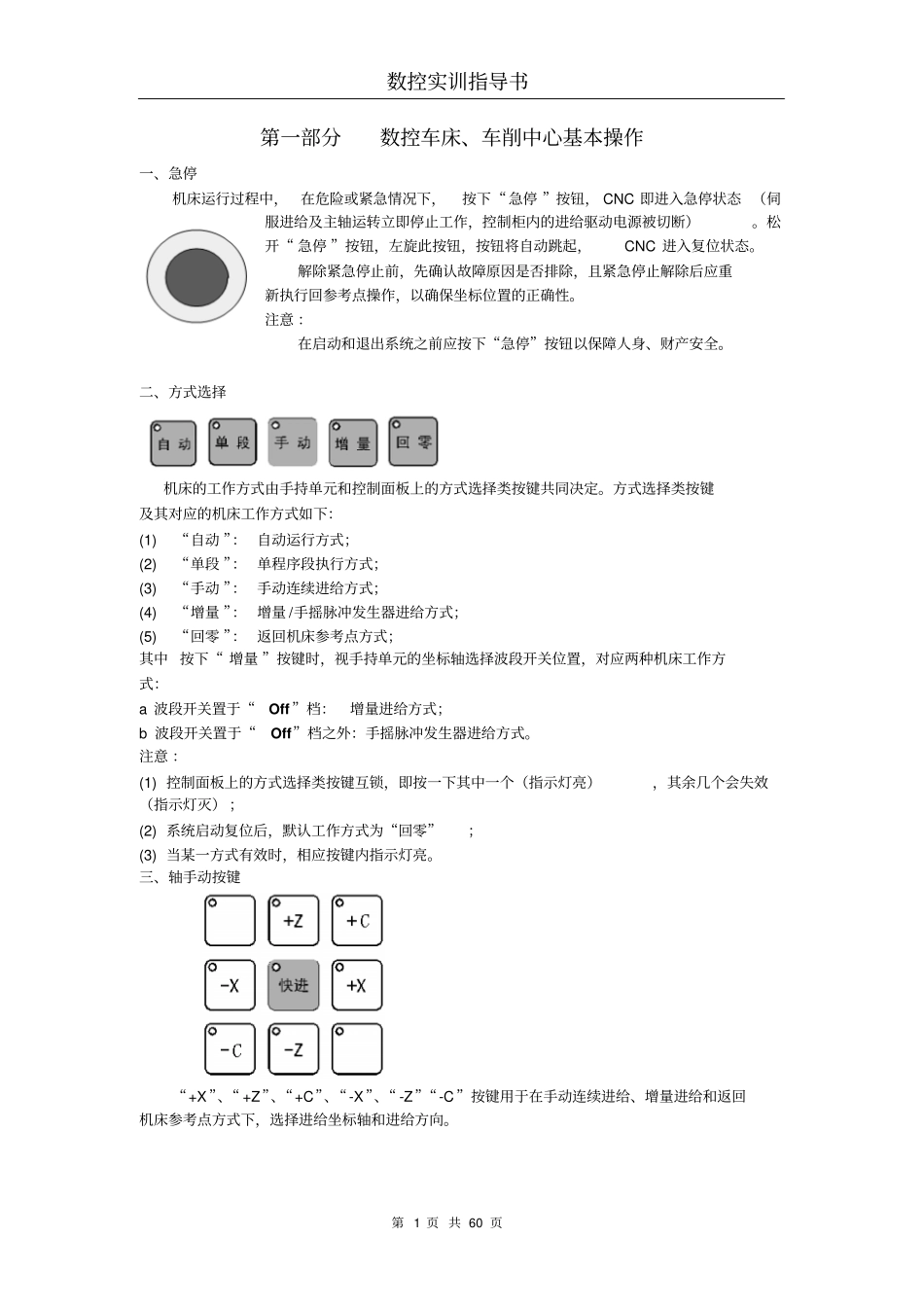

数控实训指导书第 1 页 共 60 页第一部分数控车床、车削中心基本操作一、急停机床运行过程中，在危险或紧急情况下，按下“急停 ”按钮， CNC 即进入急停状态 （伺服进给及主轴运转立即停止工作，控制柜内的进给驱动电源被切断）。松开“ 急停 ”按钮，左旋此按钮，按钮将自动跳起，CNC 进入复位状态。解除紧急停止前，先确认故障原因是否排除，且紧急停止解除后应重新执行回参考点操作，以确保坐标位置的正确性。注意 ：在启动和退出系统之前应按下“急停”按钮以保障人身、财产安全。二、方式选择机床的工作方式由手持单元和控制面板上的方式选择类按键共同决定。方式选择类按键及其对应的机床工作方式如下：(1) “自动 ”： 自动运行方式；(2) “单段 ”： 单程序段执行方式；(3) “手动 ”： 手动连续进给方式；(4) “增量 ”： 增量 /手摇脉冲发生器进给方式；(5) “回零 ”： 返回机床参考点方式；其中 按下“ 增量 ”按键时，视手持单元的坐标轴选择波段开关位置，对应两种机床工作方式：a 波段开关置于“Off ”档：增量进给方式；b 波段开关置于“Off”档之外：手摇脉冲发生器进给方式。注意 ：(1) 控制面板上的方式选择类按键互锁，即按一下其中一个（指示灯亮），其余几个会失效（指示灯灭） ；(2) 系统启动复位后，默认工作方式为“回零”；(3) 当某一方式有效时，相应按键内指示灯亮。三、轴手动按键“+X”、“ +Z”、“+C”、“-X”、“ -Z”“-C”按键用于在手动连续进给、增量进给和返回机床参考点方式下，选择进给坐标轴和进给方向。数控实训指导书第 2 页 共 60 页四、速率修调(1) 进给修调在自动方式或MDI 运行方式下， 当 F 代码编程的进给速度偏高或偏低时，可用进给修调右侧的“ 100% ”和“ +”、“－”按键修调程序中编制的进给速度。按压“ 100%”按键，指示灯亮，进给修调倍率被置为100%，按一下“ +”按键，进给修调倍率递增5%，按一下“ －”按键，进给修调倍率递减5%，在手动连续进给方式下，这些按键可调节手动进给速率。(2) 快速修调在自动 方式或 MDI 运行方式下，可用快速修调右侧的“100%”和“ + ”、“－”按键修调 G00 快速移动时系统参数“最高快移速度”设置的速度。按压“ 100% ”按键，指示灯亮，快速修调倍率被置为100%。按一下“ +”按键，快速修调倍率递增5%，按一下“– ”按键，快速修调倍率递减5%。在手动连续进给方式下，这...
