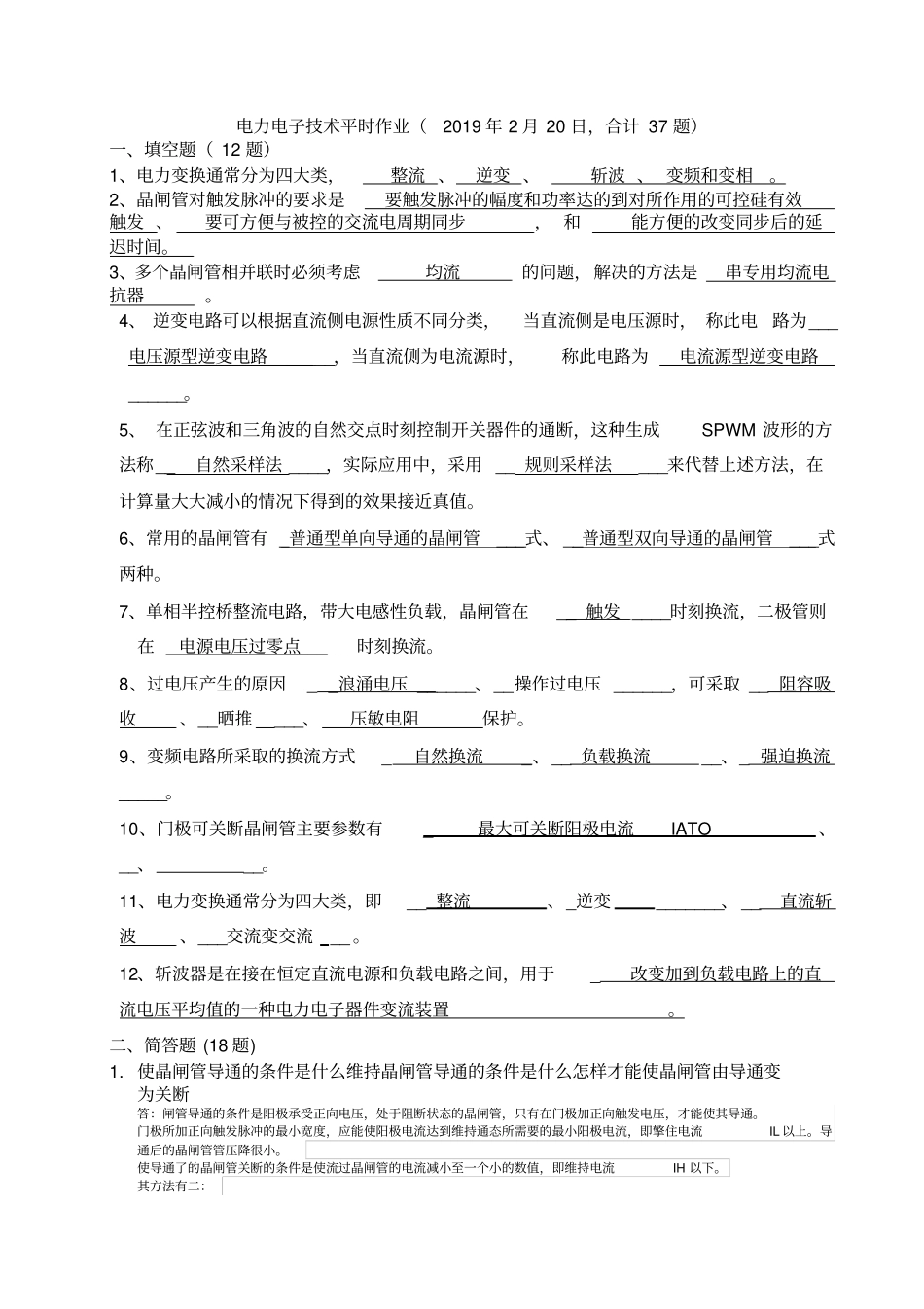

电力电子技术平时作业（2019 年 2 月 20 日，合计 37 题）一、填空题（ 12 题）1、电力变换通常分为四大类，整流 、逆变 、斩波 、 变频和变相。2、晶闸管对触发脉冲的要求是要触发脉冲的幅度和功率达的到对所作用的可控硅有效触发 、要可方便与被控的交流电周期同步， 和能方便的改变同步后的延迟时间。3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。4、 逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时， 称此电路为___ 电压源型逆变电路_____，当直流侧为电流源时，称此电路为 __电流源型逆变电路______。5、 在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM 波形的方法称__ 自然采样法 ____，实际应用中，采用 __ 规则采样法___来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。6、常用的晶闸管有 _普通型单向导通的晶闸管___式、 __普通型双向导通的晶闸管___式两种。7、单相半控桥整流电路，带大电感性负载，晶闸管在__ 触发 ____时刻换流，二极管则在_ _电源电压过零点 _____时刻换流。8、过电压产生的原因_ _浪涌电压 ______、__操作过电压 ______，可采取 __ 阻容吸收、__晒推___、压敏电阻保护。9、变频电路所采取的换流方式_ 自然换流_、__ 负载换流__、_ 强迫换流_____。10、门极可关断晶闸管主要参数有_ 最大可关断阳极电流IATO 、__、__。11、电力变换通常分为四大类，即__ 整流、_逆变_______、 __ 直流斩波、___交流变交流__ 。12、斩波器是在接在恒定直流电源和负载电路之间，用于_ 改变加到负载电路上的直流电压平均值的一种电力电子器件变流装置。二、简答题 (18 题)1. 使晶闸管导通的条件是什么维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断答：闸管导通的条件是阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流IL 以上。导通后的晶闸管管压降很小。使导通了的晶闸管关断的条件是使流过晶闸管的电流减小至一个小的数值，即维持电流IH 以下。其方法有二：1、减小正向阳极电压至一个数值一下，或加反向阳极电压。2、增加负载回路中的电阻 。2. 晶闸管的触发脉冲要满足哪些要求答：一：触发脉冲信号要有足够大的电压和功率二：门极正向偏压越小越好三...
