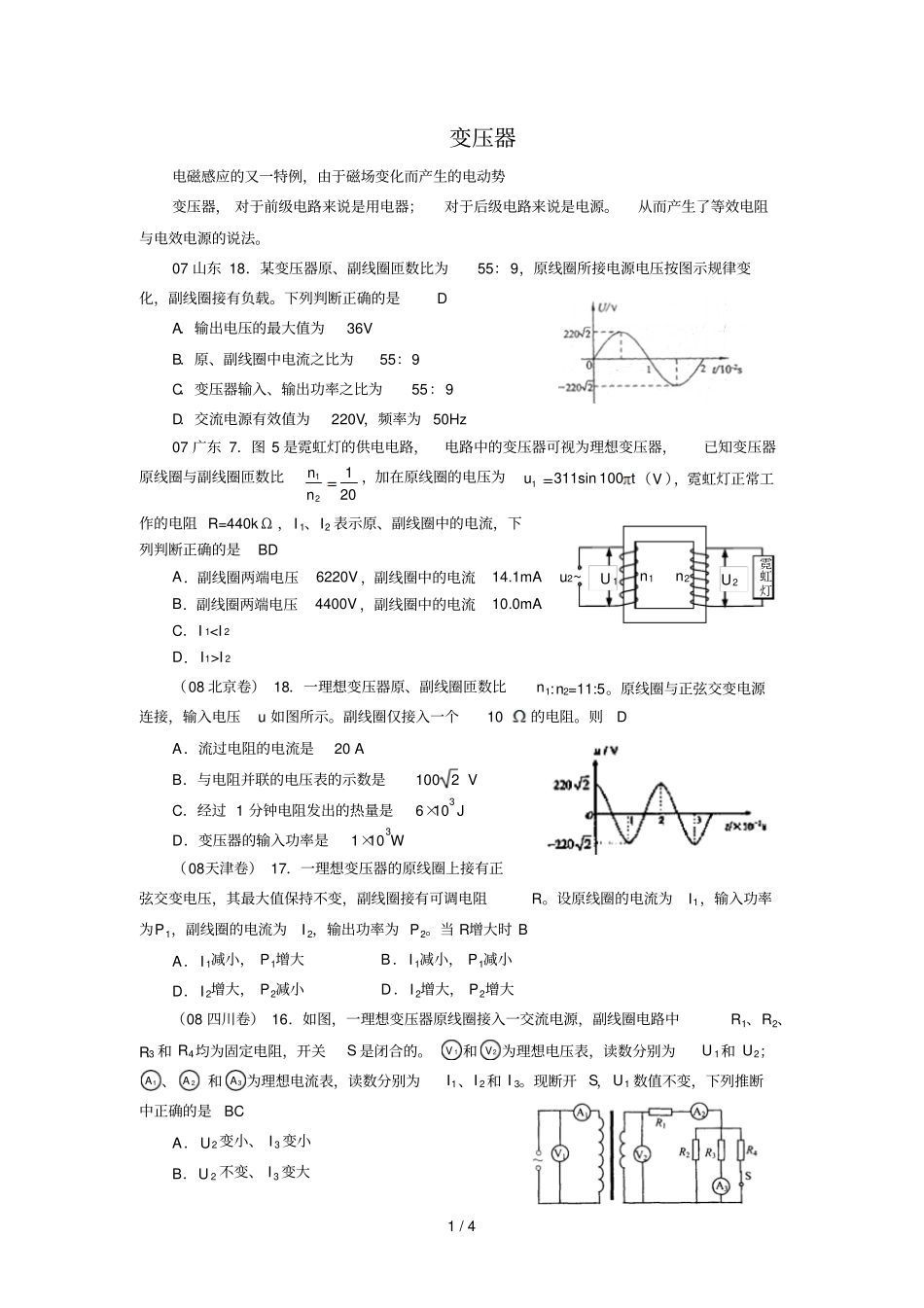

1 / 4 变压器电磁感应的又一特例，由于磁场变化而产生的电动势变压器， 对于前级电路来说是用电器；对于后级电路来说是电源。从而产生了等效电阻与电效电源的说法。07 山东 18．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载。下列判断正确的是D A．输出电压的最大值为36V B．原、副线圈中电流之比为55：9 C．变压器输入、输出功率之比为55：9 D．交流电源有效值为220V，频率为 50Hz 07 广东 7．图 5 是霓虹灯的供电电路，电路中的变压器可视为理想变压器，已知变压器原线圈与副线圈匝数比20121nn，加在原线圈的电压为tu100sin3111（V ），霓虹灯正常工作的电阻 R=440k Ω ，I 1、I2 表示原、副线圈中的电流，下列判断正确的是BD A．副线圈两端电压6220V ，副线圈中的电流14.1mA B．副线圈两端电压4400V ，副线圈中的电流10.0mA C．I 1I 2（08 北京卷） 18．一理想变压器原、副线圈匝数比n1:n2=11:5。原线圈与正弦交变电源连接，输入电压u 如图所示。副线圈仅接入一个10 的电阻。则D A．流过电阻的电流是20 A B．与电阻并联的电压表的示数是100 2 V C．经过 1 分钟电阻发出的热量是6×103 J D．变压器的输入功率是1×103W （08天津卷） 17．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R。设原线圈的电流为I1，输入功率为P1，副线圈的电流为I 2，输出功率为 P2。当 R增大时 B A．I 1减小， P1增大B．I 1减小， P1减小D．I 2增大， P2减小D．I 2增大， P2增大（08 四川卷） 16．如图，一理想变压器原线圈接入一交流电源，副线圈电路中R1、R2、R3 和 R4均为固定电阻，开关S 是闭合的。和为理想电压表，读数分别为U 1和 U2；、和为理想电流表，读数分别为I1、I 2 和 I 3。现断开 S，U1 数值不变，下列推断中正确的是BC A．U2 变小、 I 3 变小B．U 2 不变、 I 3 变大A3A 2A1V2V 1霓虹灯n2n1u2~ U 1U22 / 4 C．I 1变小、 I2 变小D．I 1变大、 I2 变大（08 海南卷） 7、如图，理想变压器原副线圈匝数之比为4∶1．原线圈接入一电压为u＝U 0sinωt 的交流电源， 副线圈接一个R＝ 27.5 Ω 的负载电阻．若 U 0＝2202 V，ω＝100π Hz，则下述结论正确的是AC A．副线圈中电压表的读数为55 V B．副线圈中输出交流电的周期为1 s100πC．原线圈中电流表的...
