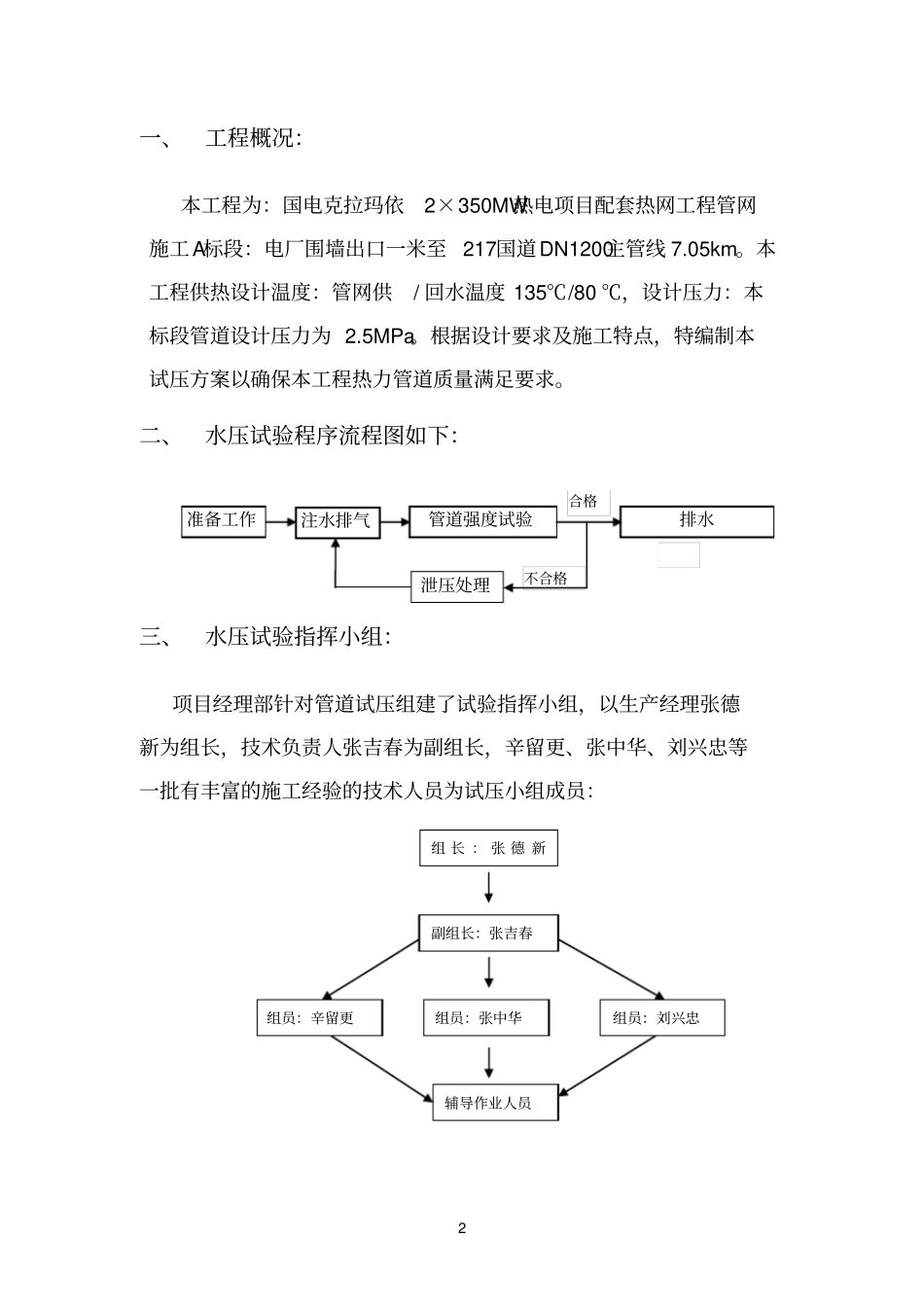

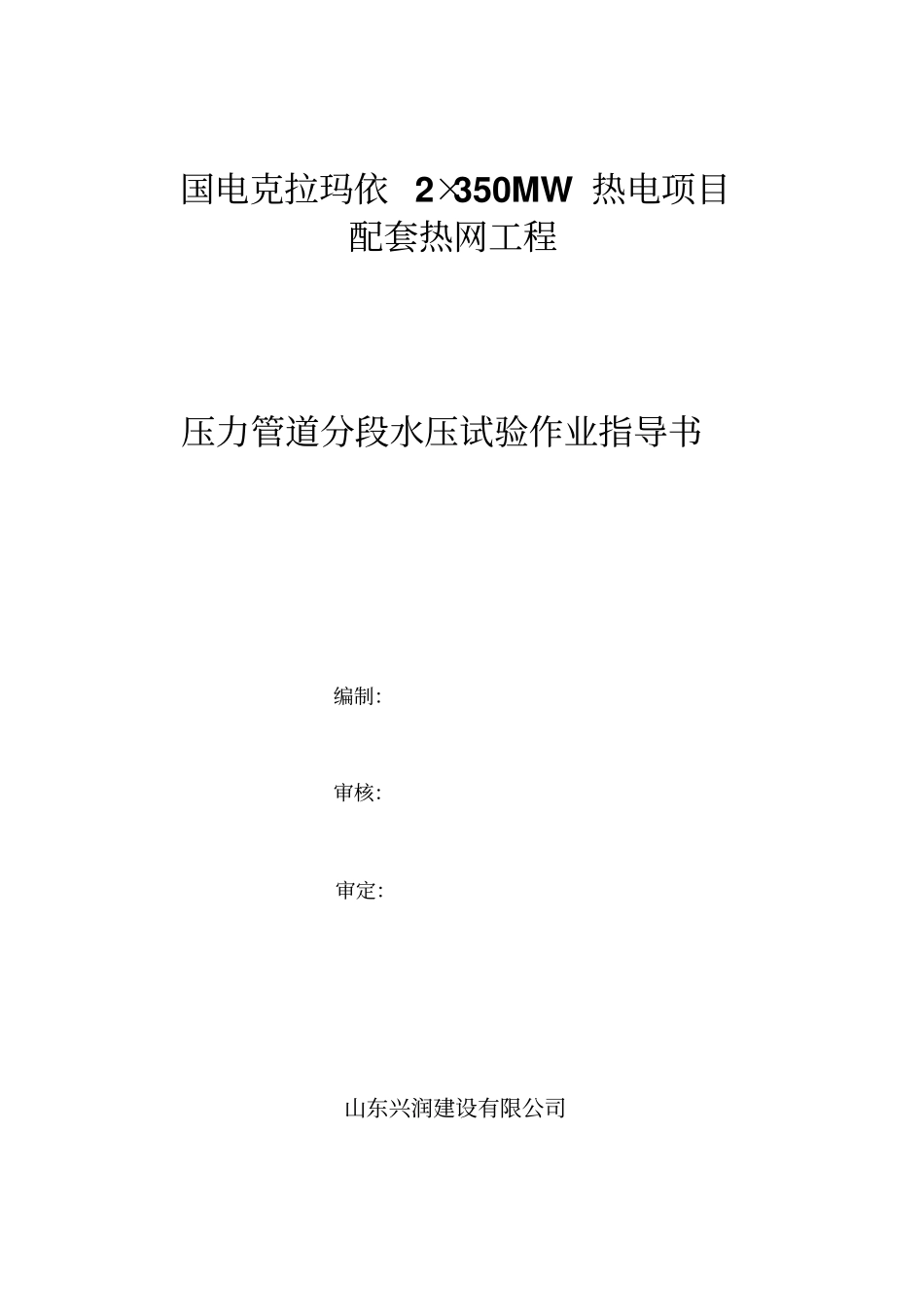

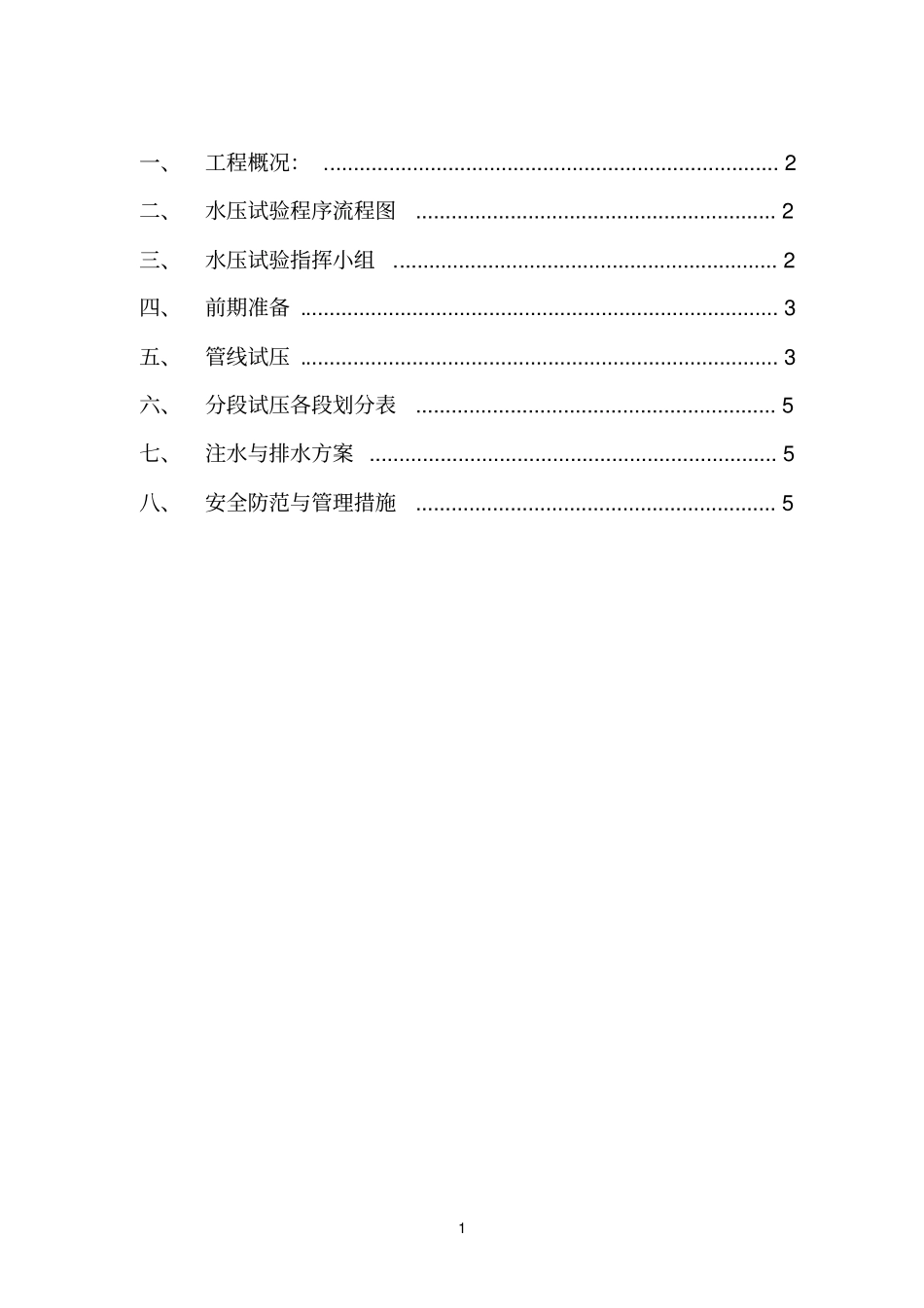

国电克拉玛依 2×350MW 热电项目配套热网工程压力管道分段水压试验作业指导书编制：审核：审定：山东兴润建设有限公司1一、工程概况： ............................................................................. 2 二、水压试验程序流程图............................................................. 2 三、水压试验指挥小组................................................................. 2 四、前期准备 ................................................................................. 3 五、管线试压 ................................................................................. 3 六、分段试压各段划分表............................................................. 5 七、注水与排水方案 ..................................................................... 5 八、安全防范与管理措施............................................................. 52一、工程概况：本工程为：国电克拉玛依2×350MW热电项目配套热网工程管网施工A标段：电厂围墙出口一米至217国道DN1200主管线 7.05km。本工程供热设计温度：管网供/ 回水温度 135℃/80 ℃，设计压力：本标段管道设计压力为 2.5MPa。根据设计要求及施工特点，特编制本试压方案以确保本工程热力管道质量满足要求。二、水压试验程序流程图如下：三、水压试验指挥小组：项目经理部针对管道试压组建了试验指挥小组，以生产经理张德新为组长，技术负责人张吉春为副组长，辛留更、张中华、刘兴忠等一批有丰富的施工经验的技术人员为试压小组成员：不合格泄压处理合格准备工作注水排气管道强度试验排水组 长 ： 张 德 新副组长：张吉春组员：辛留更组员：张中华辅导作业人员组员：刘兴忠3四、前期准备（1）试压用的压力表必须经过校验，并在有效期内使用。压力表的精度不低于1.5 级，量程为 0～4.0MPa，表盘直径为 150mm，最小刻度为每格读数0.01Mpa。在试压中至少使用2 块压力表 , 打压端及末端 ( 排气端 ) 各一块 , 在其余方便加压力表处也应加设压力表。（2）、电动试压泵应开关灵活， 其工作压力应能满足试验压力的要求。（3）、加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。堵板必须有足够的强度，试压过程中，堵板不能变形，与管道的接口处不能漏水。（4）、试压用的水源和电源应准备齐...
