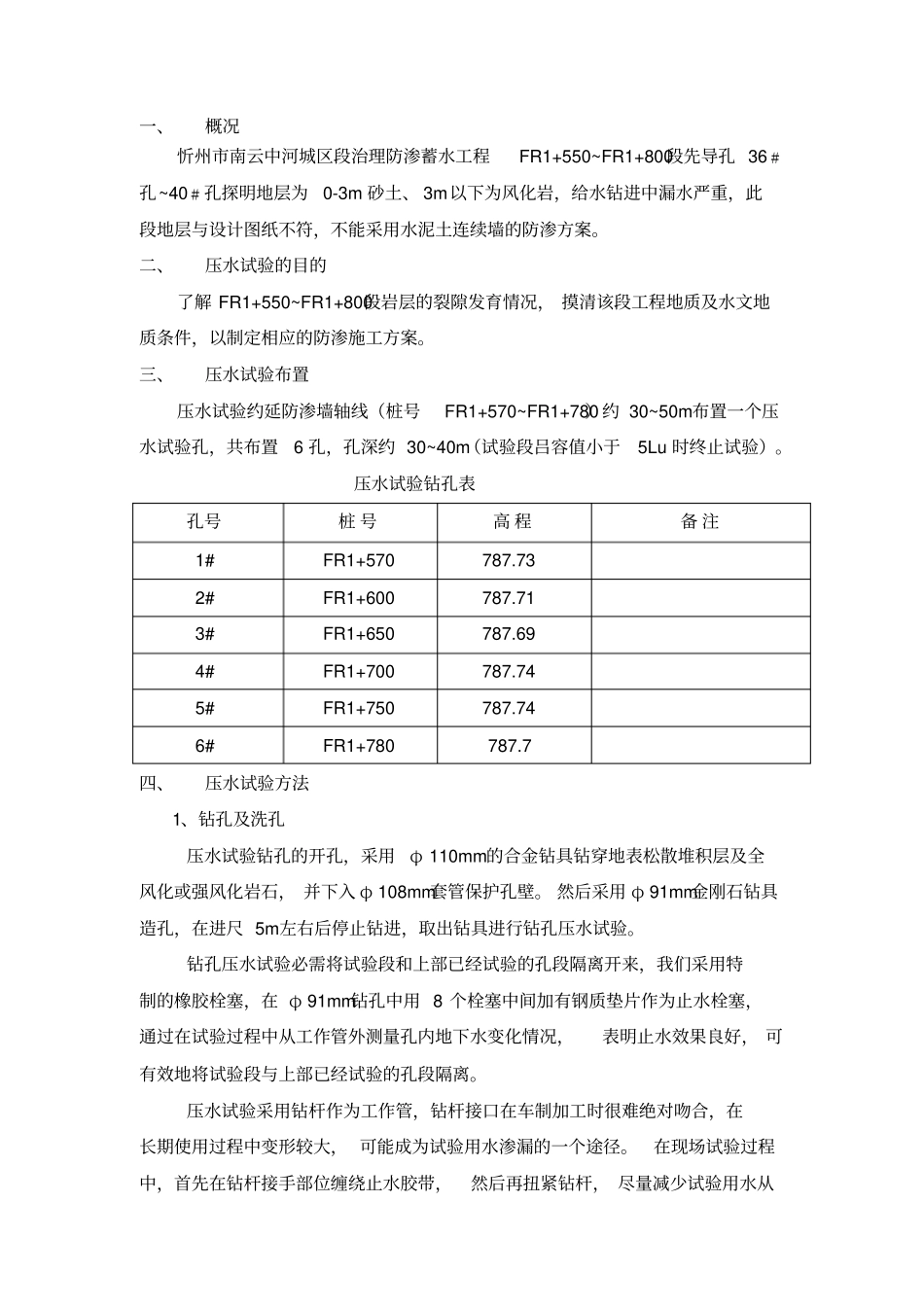

压水试验方案_第1页
1/5

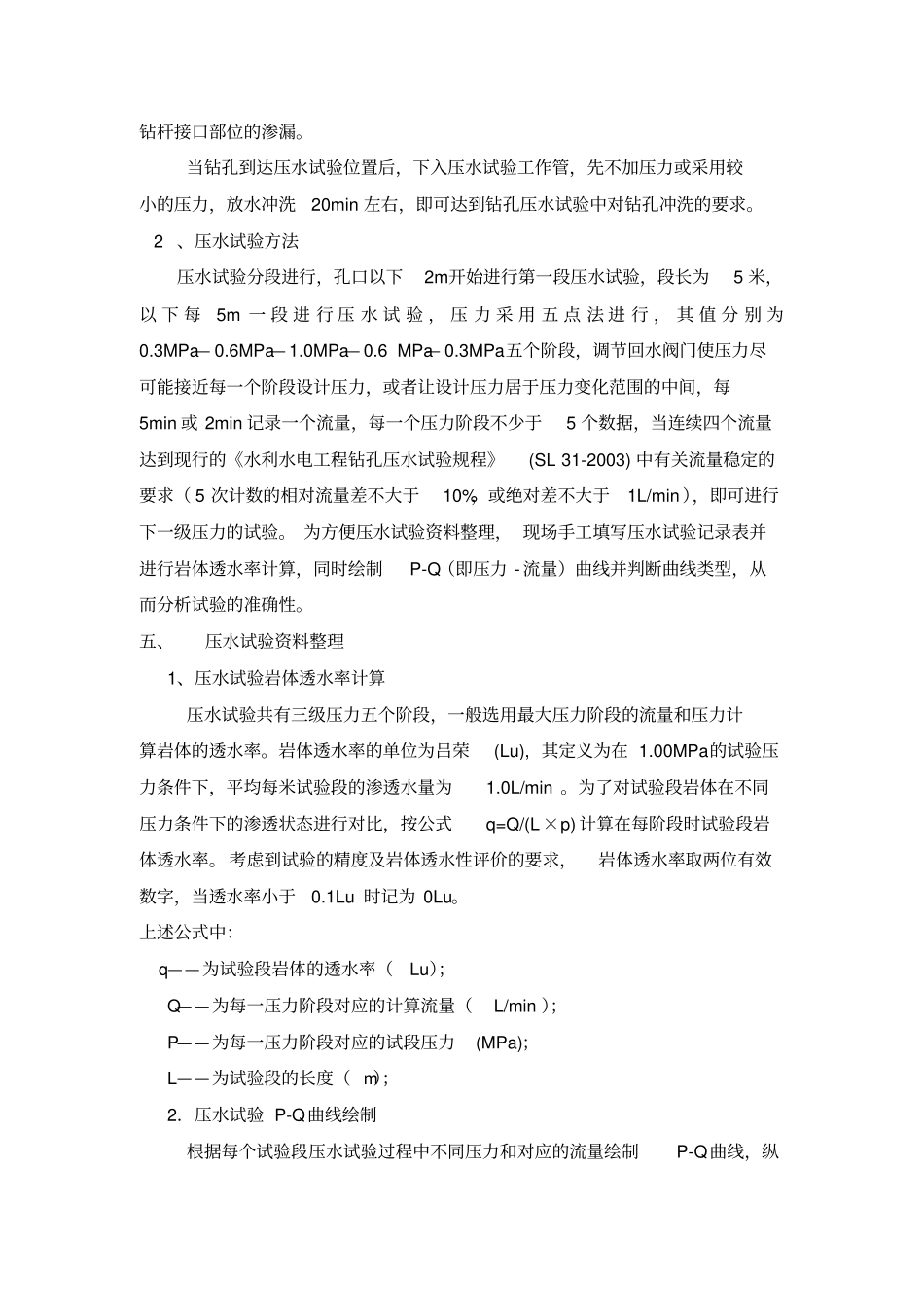

压水试验方案_第2页
2/5

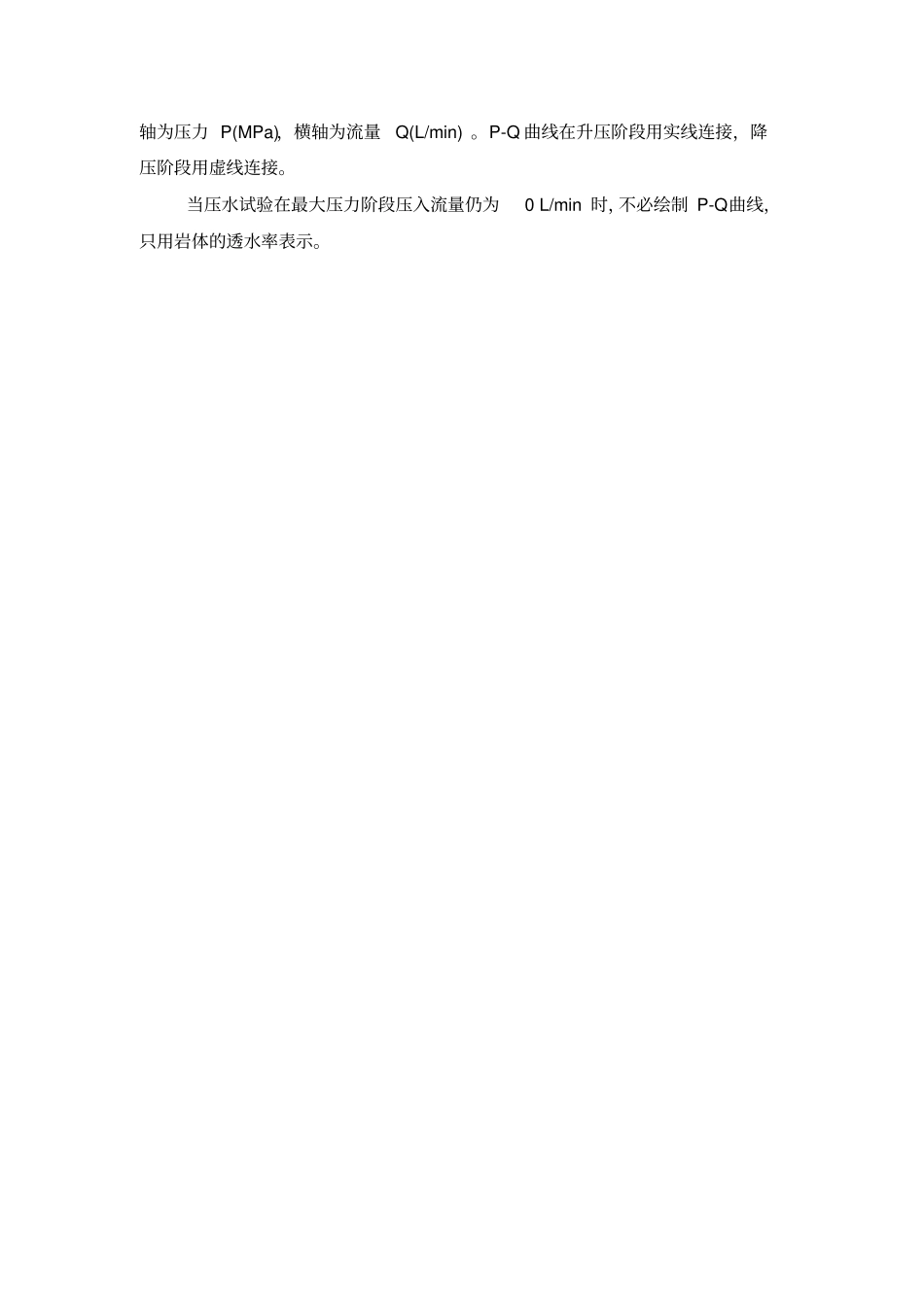

压水试验方案_第3页
3/5
一、概况忻州市南云中河城区段治理防渗蓄水工程FR1+550~FR1+800段先导孔 36﹟孔~40﹟孔探明地层为0-3m 砂土、 3m以下为风化岩,给水钻进中漏水严重,此段地层与设计图纸不符,不能采用水泥土连续墙的防渗方案。二、压水试验的目的了解 FR1+550~FR1+800段岩层的裂隙发育情况, 摸清该段工程地质及水文地质条件,以制定相应的防渗施工方案。三、压水试验布置压水试验约延防渗墙轴线(桩号FR1+570~FR1+780)约 30~50m布置一个压水试验孔,共布置6 孔,孔深约 30~40m(试验段吕容值小于5Lu 时终止试验)。压水试验钻孔表孔号桩 号高 程备 注1# FR1+570 787.73 2# FR1+600 787.71 3# FR1+650 787.69 4# FR1+700 787.74 5# FR1+750 787.74 6# FR1+780 787.7 四、压水试验方法1、钻孔及洗孔压水试验钻孔的开孔,采用φ 110mm的合金钻具钻穿地表松散堆积层及全风化或强风化岩石, 并下入 φ 108mm套管保护孔壁。 然后采用 φ 91mm金刚石钻具造孔,在进尺 5m左右后停止钻进,取出钻具进行钻孔压水试验。钻孔压水试验必需将试验段和上部已经试验的孔段隔离开来,我们采用特制的橡胶栓塞,在 φ 91mm钻孔中用 8 个栓塞中间加有钢质垫片作为止水栓塞,通过在试验过程中从工作管外测量孔内地下水变化情况,表明止水效果良好, 可有效地将试验段与上部已经试验的孔段隔离。压水试验采用钻杆作为工作管,钻杆接口在车制加工时很难绝对吻合,在长期使用过程中变形较大, 可能成为试验用水渗漏的一个途径。在现场试验过程中,首先在钻杆接手部位缠绕止水胶带,然后再扭紧钻杆, 尽量减少试验用水从钻杆接口部位的渗漏。当钻孔到达压水试验位置后,下入压水试验工作管,先不加压力或采用较小的压力,放水冲洗20min 左右,即可达到钻孔压水试验中对钻孔冲洗的要求。 2 、压水试验方法压水试验分段进行,孔口以下2m开始进行第一段压水试验,段长为5 米,以 下 每5m 一 段 进 行 压 水 试 验 , 压 力 采 用 五 点 法 进 行 , 其 值 分 别 为0.3MPa— 0.6MPa— 1.0MPa— 0.6 MPa— 0.3MPa五个阶段,调节回水阀门使压力尽可能接近每一个阶段设计压力,或者让设计压力居于压力变化范围的中间,每5min 或 2min 记录一个流量,每一个压力阶段不少于5 个数据,当连续四个流量达到现行的《水利水电工程钻孔压水试验规程》(SL 31-2003) 中有关流量稳定的要求( 5 次计数的相对流量差...
