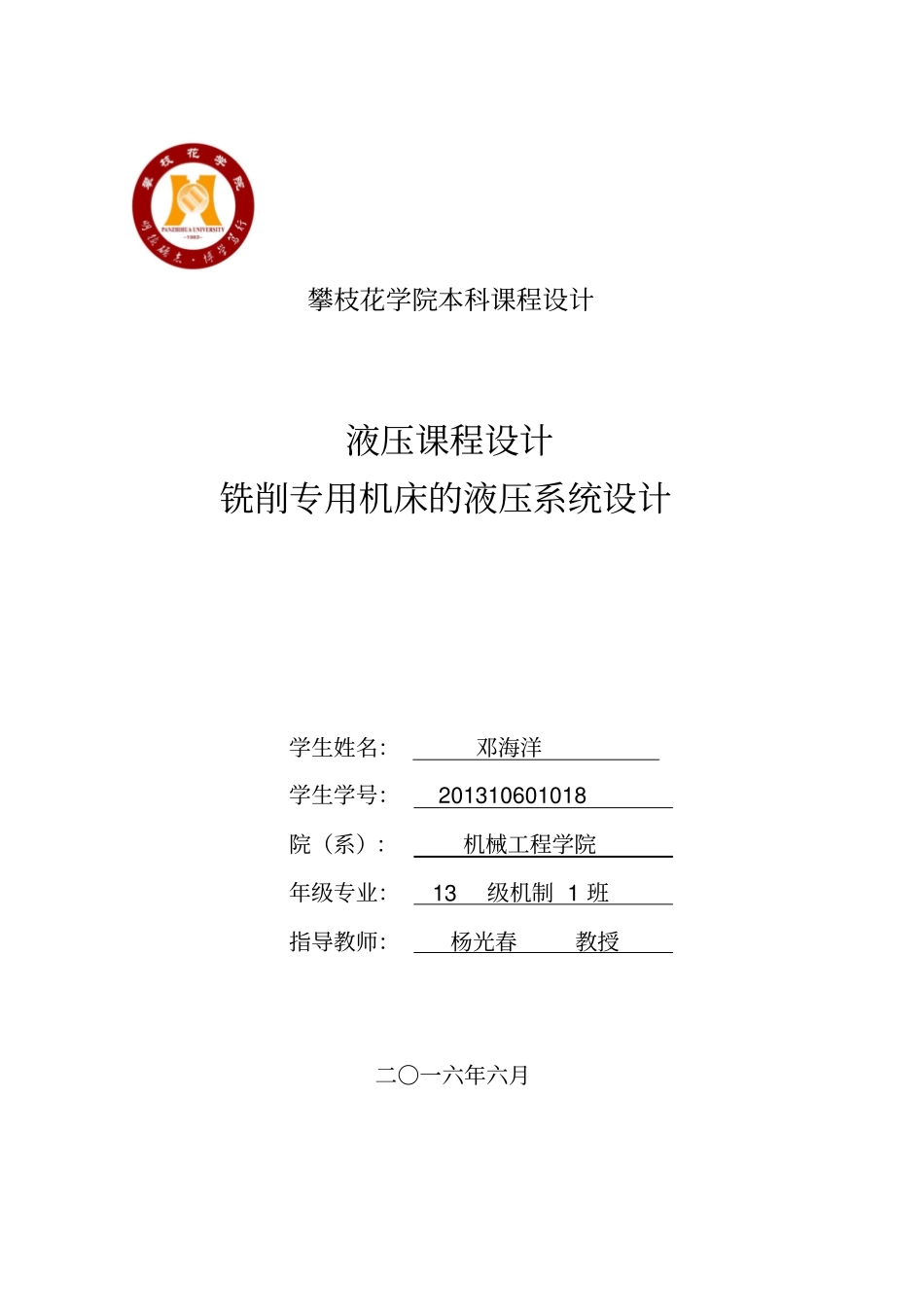

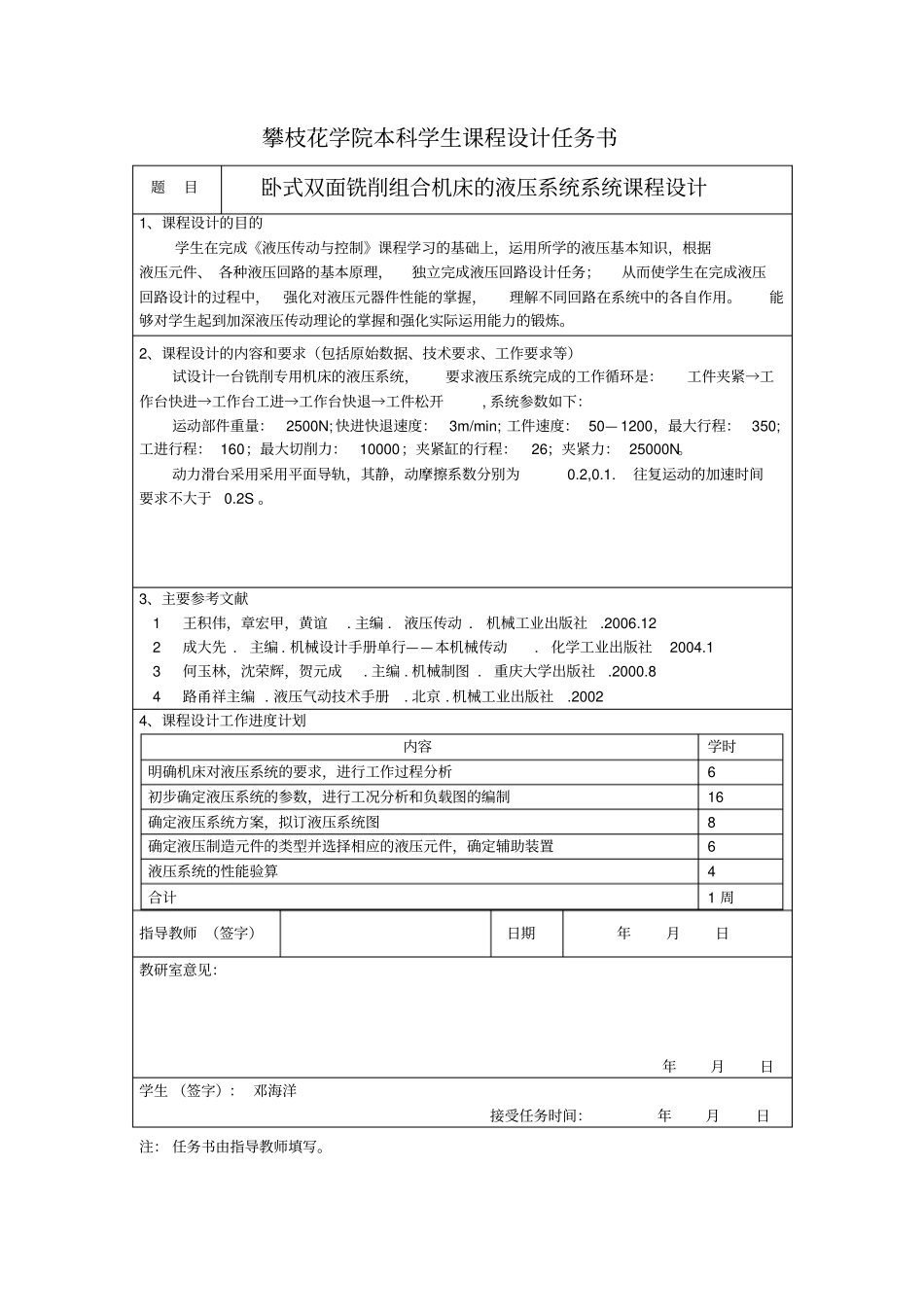

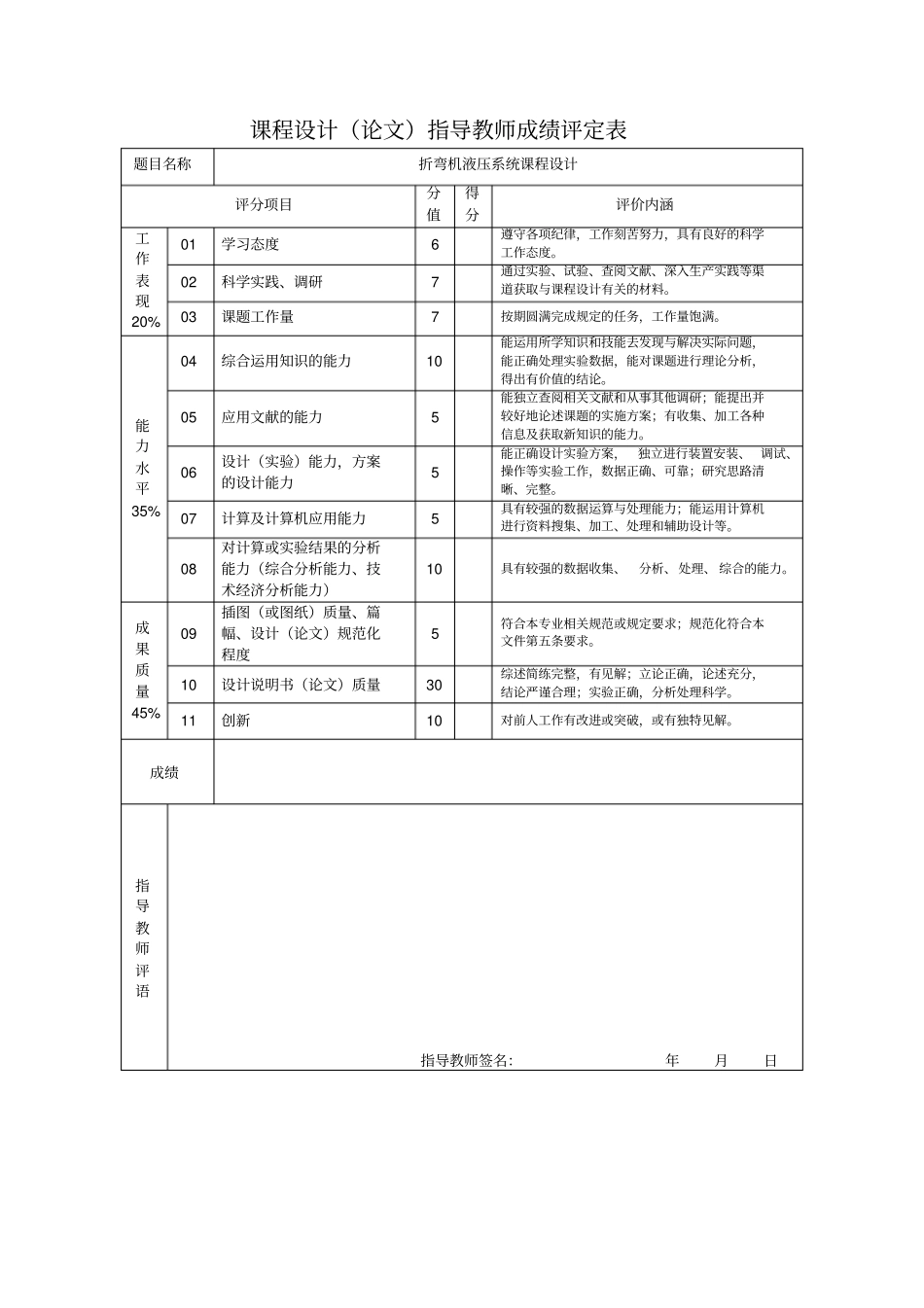

攀枝花学院本科课程设计液压课程设计铣削专用机床的液压系统设计学生姓名：邓海洋学生学号： 201310601018 院（系）：机械工程学院年级专业： 13 级机制 1 班指导教师：杨光春教授二〇一六年六月攀枝花学院本科学生课程设计任务书题目卧式双面铣削组合机床的液压系统系统课程设计1、课程设计的目的学生在完成《液压传动与控制》课程学习的基础上，运用所学的液压基本知识，根据液压元件、 各种液压回路的基本原理，独立完成液压回路设计任务；从而使学生在完成液压回路设计的过程中，强化对液压元器件性能的掌握，理解不同回路在系统中的各自作用。能够对学生起到加深液压传动理论的掌握和强化实际运用能力的锻炼。2、课程设计的内容和要求（包括原始数据、技术要求、工作要求等）试设计一台铣削专用机床的液压系统，要求液压系统完成的工作循环是：工件夹紧→工作台快进→工作台工进→工作台快退→工件松开, 系统参数如下：运动部件重量：2500N; 快进快退速度：3m/min; 工件速度： 50— 1200，最大行程： 350;工进行程： 160；最大切削力：10000；夹紧缸的行程：26；夹紧力： 25000N。动力滑台采用采用平面导轨，其静，动摩擦系数分别为0.2,0.1.往复运动的加速时间要求不大于0.2S 。3、主要参考文献1王积伟，章宏甲，黄谊. 主编 . 液压传动 . 机械工业出版社.2006.12 2成大先 . 主编 . 机械设计手册单行——本机械传动. 化学工业出版社2004.1 3何玉林，沈荣辉，贺元成. 主编 . 机械制图 . 重庆大学出版社.2000.8 4路甬祥主编 . 液压气动技术手册. 北京 . 机械工业出版社.2002 4、课程设计工作进度计划内容学时明确机床对液压系统的要求，进行工作过程分析6初步确定液压系统的参数，进行工况分析和负载图的编制16确定液压系统方案，拟订液压系统图8确定液压制造元件的类型并选择相应的液压元件，确定辅助装置6液压系统的性能验算4合计1 周指导教师 （签字）日期年月日教研室意见：年月日学生 （签字）： 邓海洋接受任务时间：年月日注： 任务书由指导教师填写。课程设计（论文）指导教师成绩评定表题目名称折弯机液压系统课程设计评分项目分值得分评价内涵工作表现20% 01 学习态度6 遵守各项纪律，工作刻苦努力，具有良好的科学工作态度。02 科学实践、调研7 通过实验、试验、查阅文献、深入生产实践等渠道获取与课程设计有关的材料。03 课题工作量7 按期圆满完成规定的任务，工作量饱满。能...
