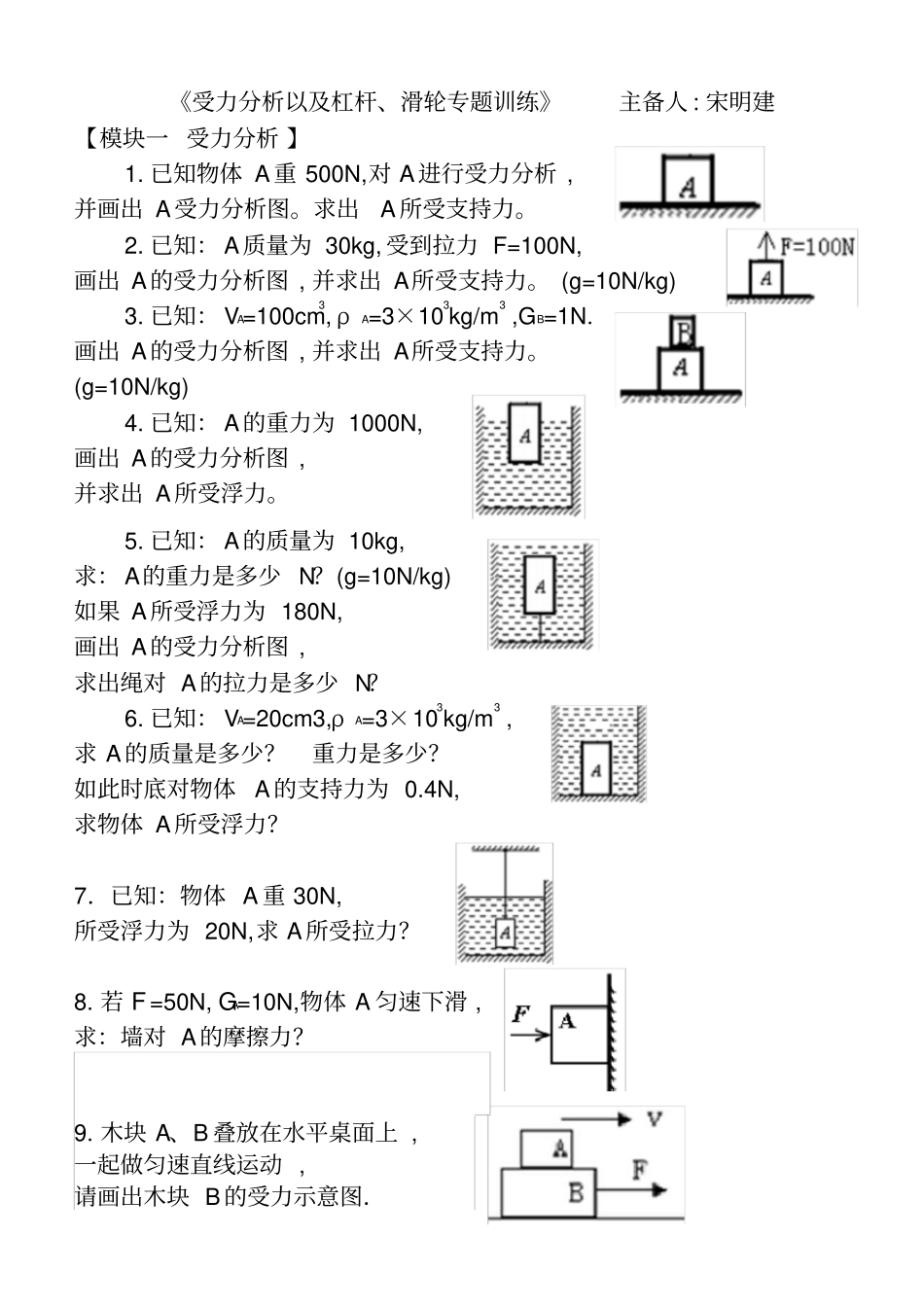

《受力分析以及杠杆、滑轮专题训练》主备人 : 宋明建【模块一 受力分析 】1. 已知物体 A重 500N,对 A进行受力分析 , 并画出 A受力分析图。求出A所受支持力。2. 已知： A质量为 30kg, 受到拉力 F=100N, 画出 A的受力分析图 , 并求出 A所受支持力。 (g=10N/kg) 3. 已知： VA=100cm3, ρA=3×103kg/m3 ,GB=1N. 画出 A的受力分析图 , 并求出 A所受支持力。(g=10N/kg) 4. 已知： A的重力为 1000N, 画出 A的受力分析图 , 并求出 A所受浮力。5. 已知： A的质量为 10kg, 求： A的重力是多少 N？(g=10N/kg) 如果 A所受浮力为 180N, 画出 A的受力分析图 , 求出绳对 A的拉力是多少 N？6. 已知： VA=20cm3,ρA=3×103kg/m3 , 求 A的质量是多少？重力是多少？如此时底对物体A的支持力为 0.4N, 求物体 A所受浮力？7．已知：物体 A 重 30N, 所受浮力为 20N,求 A所受拉力？8. 若 F =50N, GA=10N,物体 A 匀速下滑 , 求：墙对 A的摩擦力？9. 木块 A、B 叠放在水平桌面上 , 一起做匀速直线运动 , 请画出木块 B的受力示意图．【模块二 杠杆作图 】 1. 以O 为支点质量忽略不计的杠杆挂上10N 重物A,杠杆同时还受另一个大小与 FA 不等、竖直向上的力 FB 作用, 处于平衡 . 在图9 中画出（1）FA 的力臂 LA ；（2）FB 的示意图并标示它的大小. 2. 如图 9 所示, 课桌的重心在 O点, 若在课桌的C点用力 F 把桌腿 B抬离地面 , 在抬起时另一桌腿 A没有滑动。①请在图中画出桌子所受重力的示意图以及力 F 相对于 A点的力臂 l 1；②比较两力的大小： FG。（选填“大于” 、“小于”、“等于”）。 3.请在图 16 中画出作用在“开瓶起子”上动力1F 的力臂1l 和阻力2F 的示意图。 4 ．在“探究杠杆的平衡条件”的实验中：①在没有挂钩码时杠杆的平衡位置如图11（甲）所示．为使杠杆在水平位置平衡 , 应将杠杆左端螺母向边旋一些（选填“左“或“右”）．②图 11 乙中钩码重 3N,请在图乙中画出 F2的力臂．③杠杆质量忽略不计 , 若用一个跟 F2大小不等 , 且竖直向上的力 F1 作用,使杠杆处于平衡．请在图11 乙中画出 F1的示意图并标示它的大小．图 9 图 11 5. 如图 7 所示 , 物体 A静止在斜面上 , 请在图中画出 A物体受到的重力G和斜面对它的支持力F 的示意图。6. 图 8 为揭开下水道井盖的示意图,O 为支点 , ...
