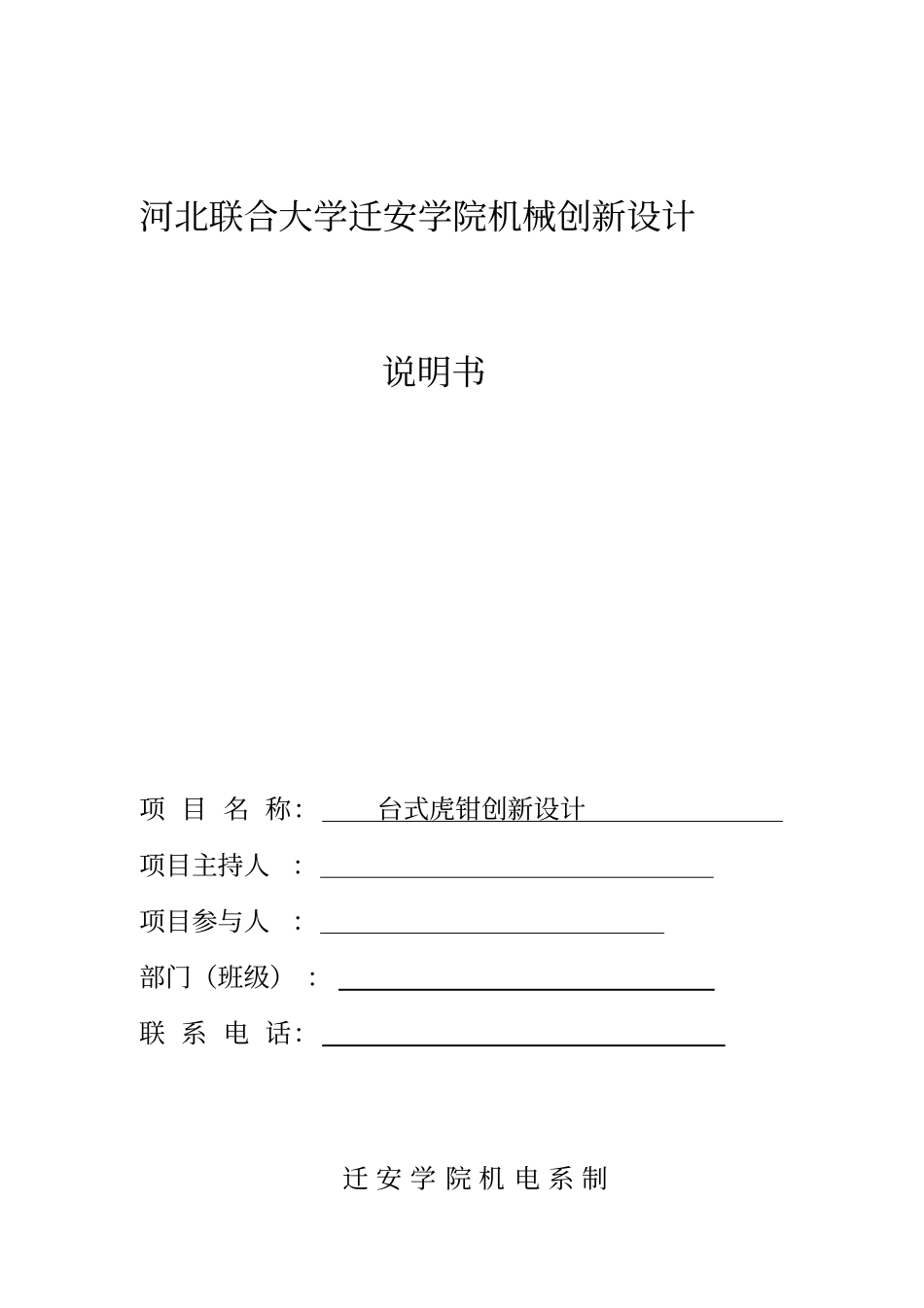

河北联合大学迁安学院机械创新设计说明书项 目 名 称：台式虎钳创新设计项目主持人：项目参与人：部门（班级） ：联 系 电 话：迁 安 学 院 机 电 系 制摘要面对现在钳工在使用虎钳时夹紧球体、圆柱体、多棱柱时所遇到的困难，（难以固定或容易蹦出）。为此，设计一种虎钳在遇到上述问题时，能够很好的固定球体、圆柱体、多棱柱并且防止工件蹦出伤到人。该虎钳采用多功能模块化设计，结构是由钳体、底座、导螺母、丝杠、钳口体等组成。活动钳身通过导轨与固定钳身的导轨作滑动配合。丝杠装在活动钳身上，可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杠螺母配合。当摇动手柄使丝杠旋转，就可以带动活动钳身相对于固定钳身作轴向移动，起夹紧或放松的作用。弹簧借助挡圈和开口销固定在丝杠上，其作用是当放松丝杠时，可使活动钳身及时地退出。在固定钳身和活动钳身上，各装有钢制钳口，并用螺钉固定。钳口的工作面上制有交叉的网纹，还有四个开合弧形模块，使平面、球形、多棱柱、圆柱体工件夹紧后不易产生滑动、转动、翻转。钳口经过热处理淬硬，具有较好的耐磨性；四个开合模块有强度较大且耐磨的金属材料组成。固定钳身装在转座上，并能绕转座轴心线转动，当转到要求的方向时，扳动夹紧手柄使夹紧螺钉旋紧，便可在夹紧盘的作用下把钳身固紧。转座上有三个螺栓孔，用以与钳台固定。关键词：钳工台式虎钳钳口弧形模块自动开合目录1 引言2 项目研究背景2.1 探索台式虎钳现状分析-5- 2.2 台式虎钳发展方向-5- 3 台式虎钳结构设计3. 1 基本设计方案-5- 3. 2 结构设计-5- 3.21 一般常用虎钳结构3.22 现用虎钳实物图-6- 3.23 现用虎钳钳口实物图及花纹图-7- 3.24C AD装配图-8- 3.25 改装完成后的钳口图-8- 3.3 多功能虎钳改装完成后的钳口护板图-9- 3.3 1C A D图-10- 3.4 现用虎钳缺点和改装完成后的优点-11- 3.5 虎钳设计完成后结构说明-12- 4.台式虎钳使用方法-12- 5.使用时的注意事项-13-6.展 望-13-7.致 谢-14 - 1 引言台虎钳为钳工必备工具，也是钳工的名称来源原因，因为钳工的大部分工作都是在台钳上完成的，比如锯，锉，錾，以及零件的装配和拆卸。安装在钳工台上，以钳口的宽度为标定规格。常见规格从75mm 到 300mm 。台虎钳的用途：装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。随着虎钳使用，现在虎钳反映出种种问题，随着科学技术的进步，逐渐用液压代替螺纹，这...
