史上最全构造柱设置资料附规范VIP免费

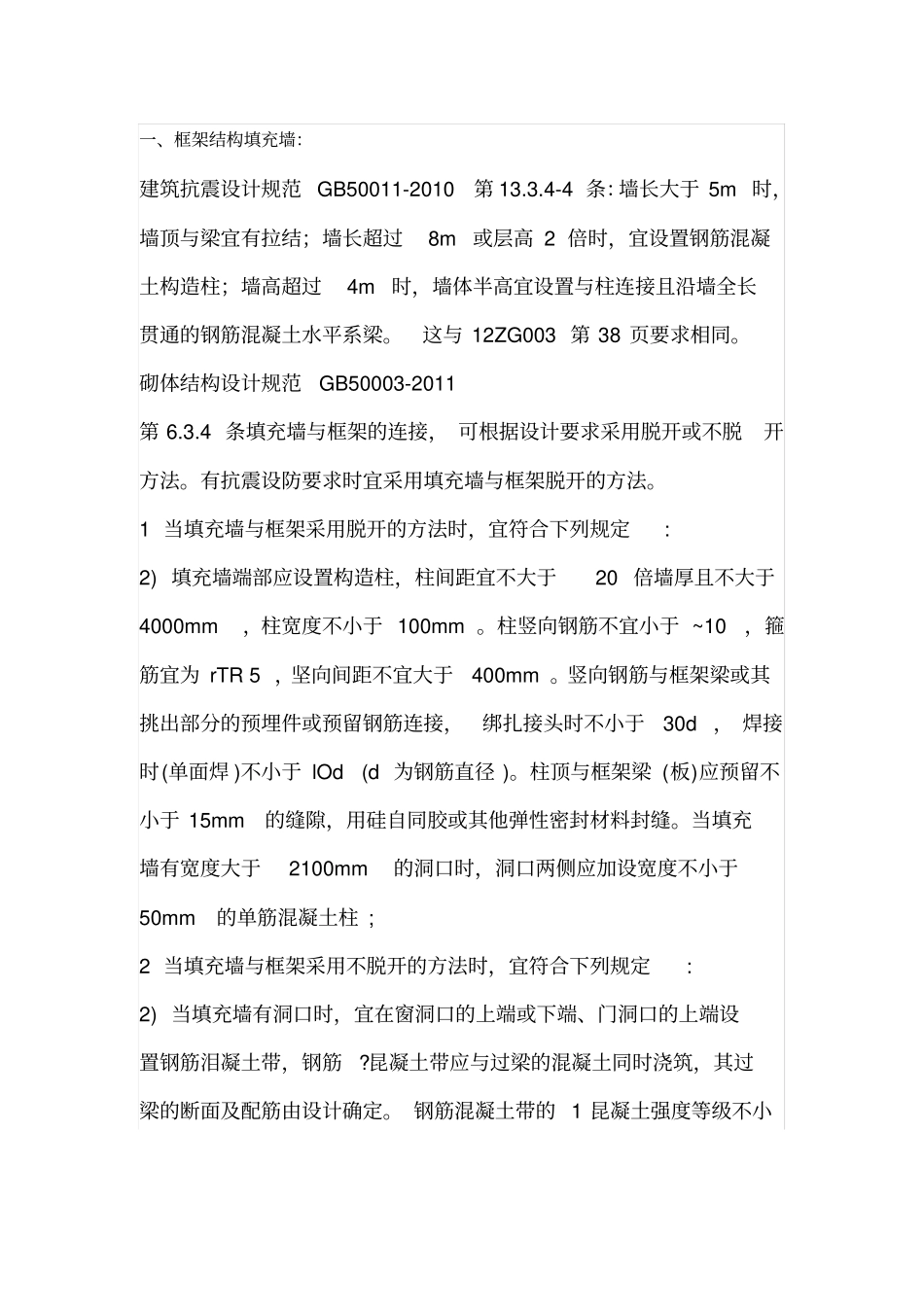

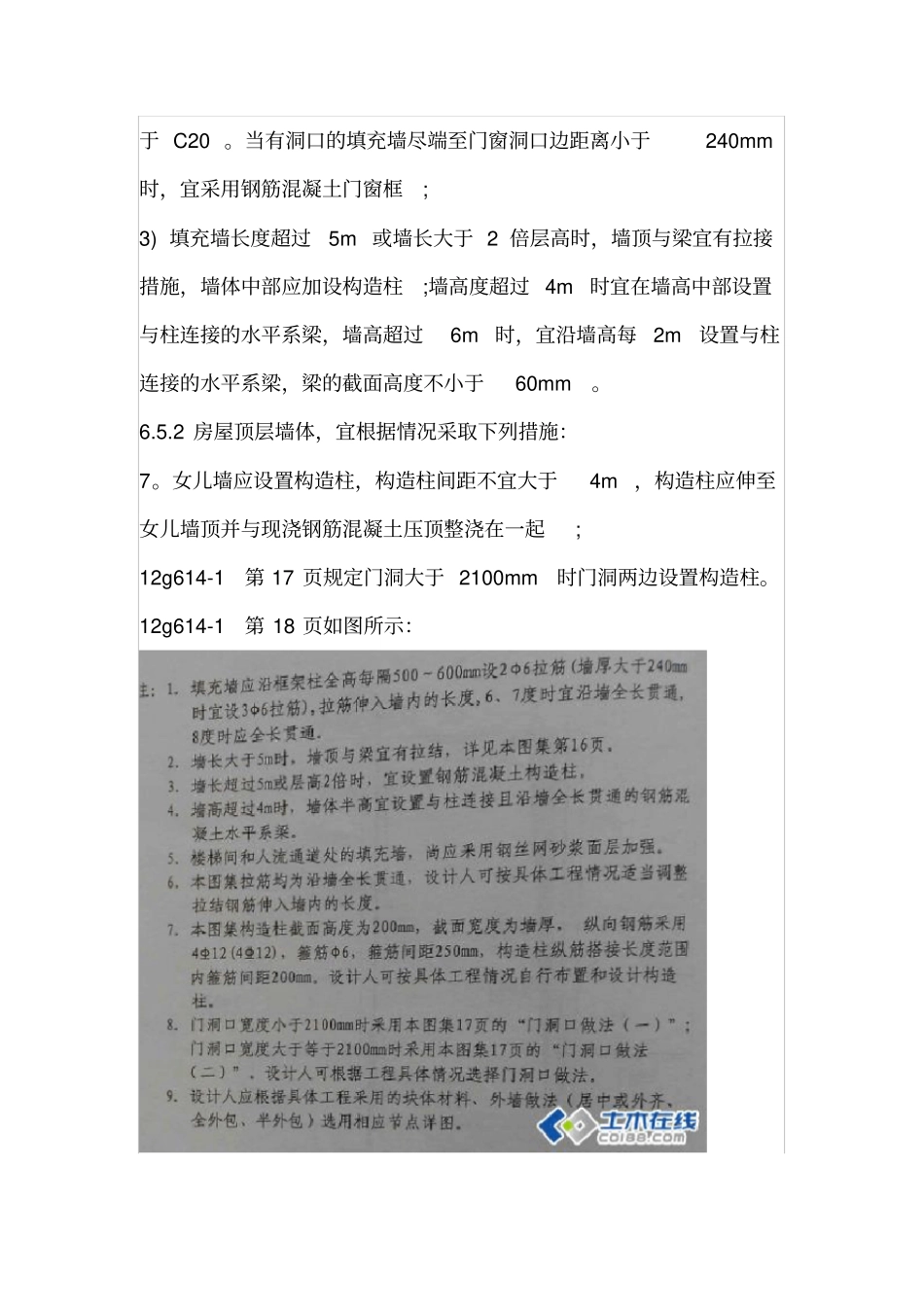

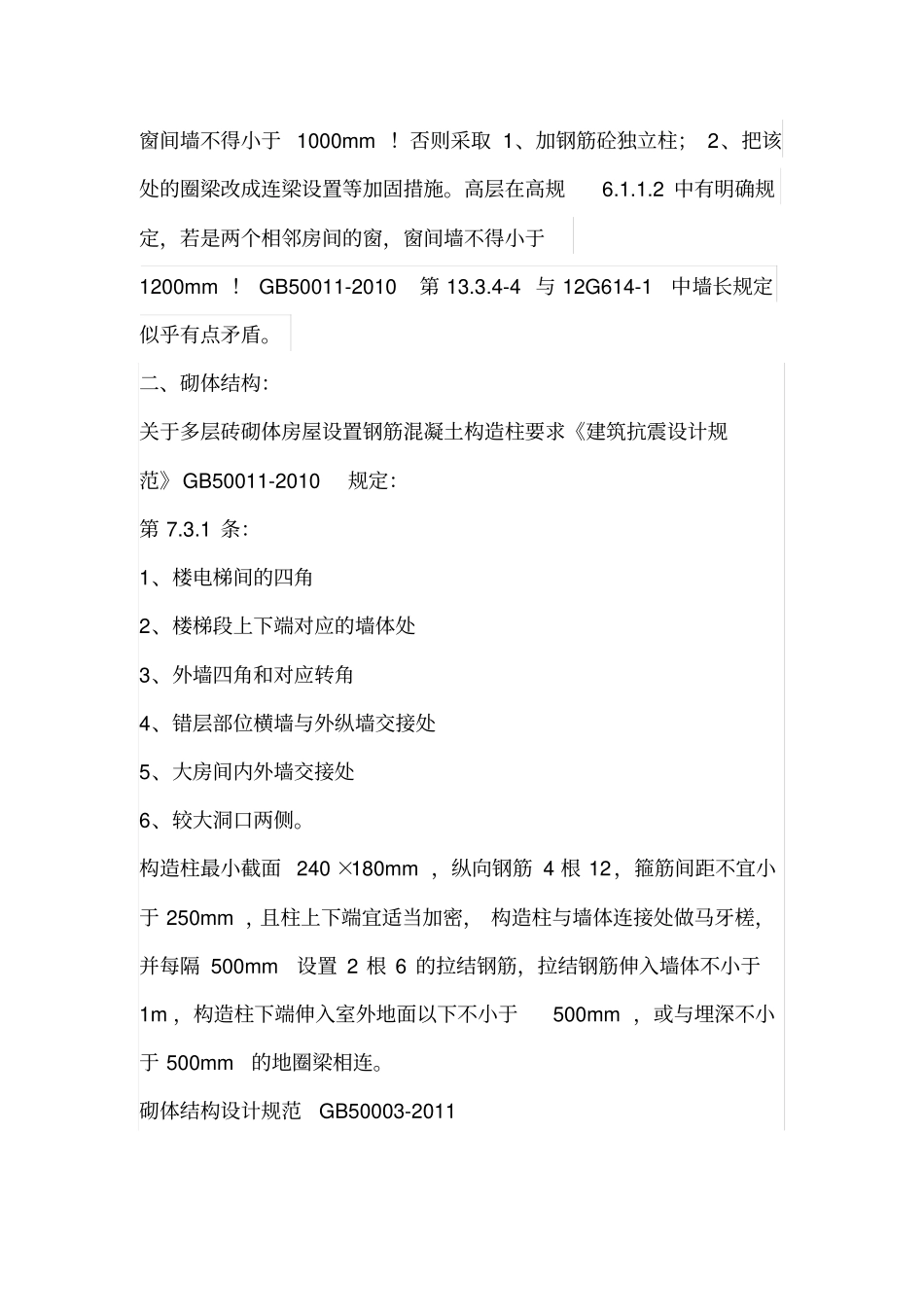

一、框架结构填充墙：建筑抗震设计规范 GB50011-2010第 13.3.4-4 条：墙长大于 5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高 2 倍时，宜设置钢筋混凝土构造柱；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。这与 12ZG003 第 38 页要求相同。砌体结构设计规范GB50003-2011第 6.3.4 条填充墙与框架的连接， 可根据设计要求采用脱开或不脱开方法。有抗震设防要求时宜采用填充墙与框架脱开的方法。1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2) 填充墙端部应设置构造柱，柱间距宜不大于20 倍墙厚且不大于4000mm ，柱宽度不小于 100mm 。柱竖向钢筋不宜小于 ~10 ，箍筋宜为 rTR 5 ，坚向间距不宜大于400mm 。竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头时不小于30d ， 焊接时(单面焊 )不小于 lOd (d 为钢筋直径 )。柱顶与框架梁 (板)应预留不小于 15mm 的缝隙，用硅自同胶或其他弹性密封材料封缝。当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱 ; 2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。 钢筋混凝土带的 1 昆凝土强度等级不小于 C20 。当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框; 3) 填充墙长度超过5m 或墙长大于 2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过 4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。6.5.2 房屋顶层墙体，宜根据情况采取下列措施：7。女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起; 12g614-1第 17 页规定门洞大于 2100mm时门洞两边设置构造柱。12g614-1第 18 页如图所示：窗间墙不得小于 1000mm ！否则采取 1、加钢筋砼独立柱； 2、把该处的圈梁改成连梁设置等加固措施。高层在高规6.1.1.2 中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm ！ GB50011-2010第 13.3.4-4 与 12G614-1中墙长规定似乎有点矛盾。二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建...
