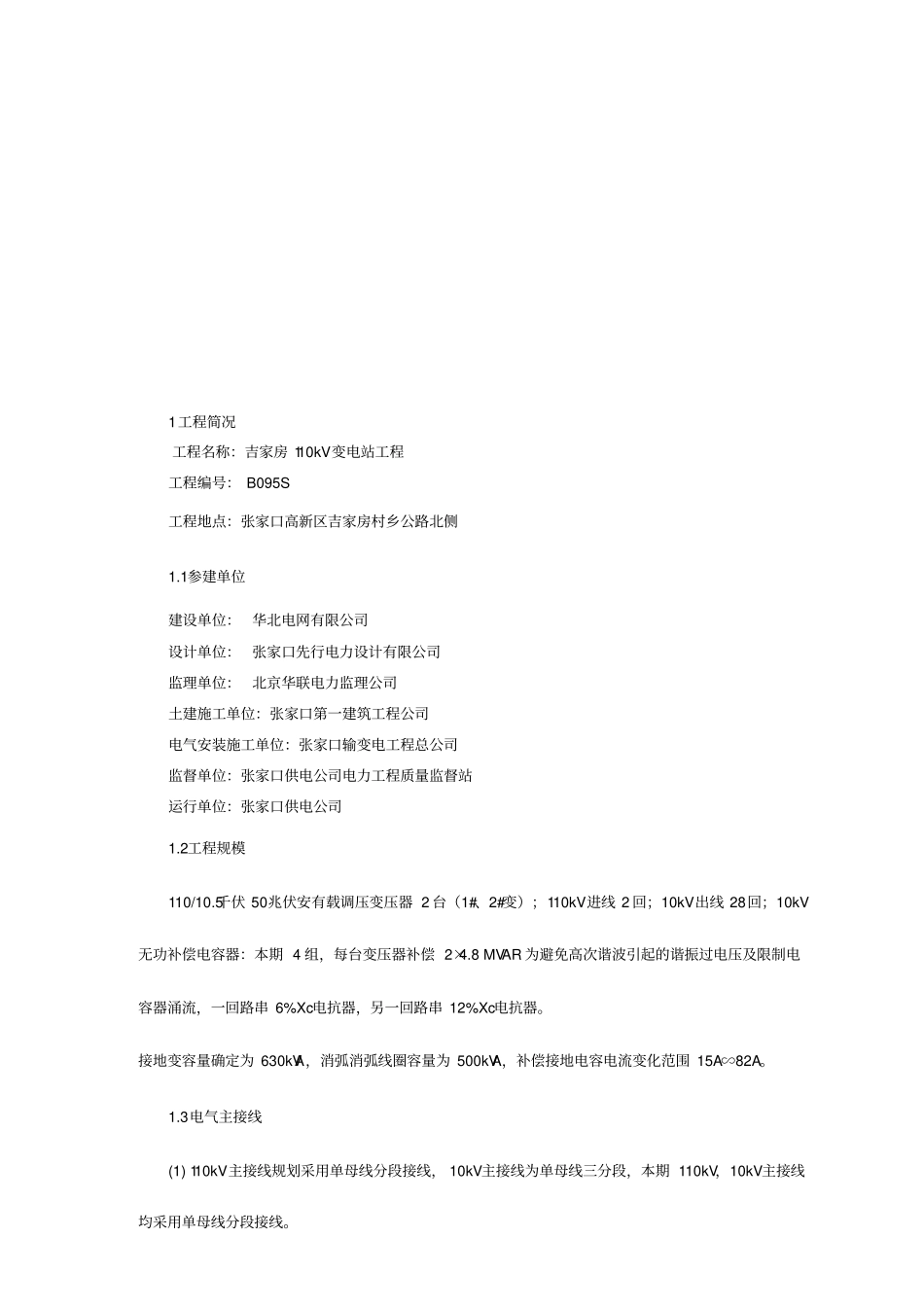

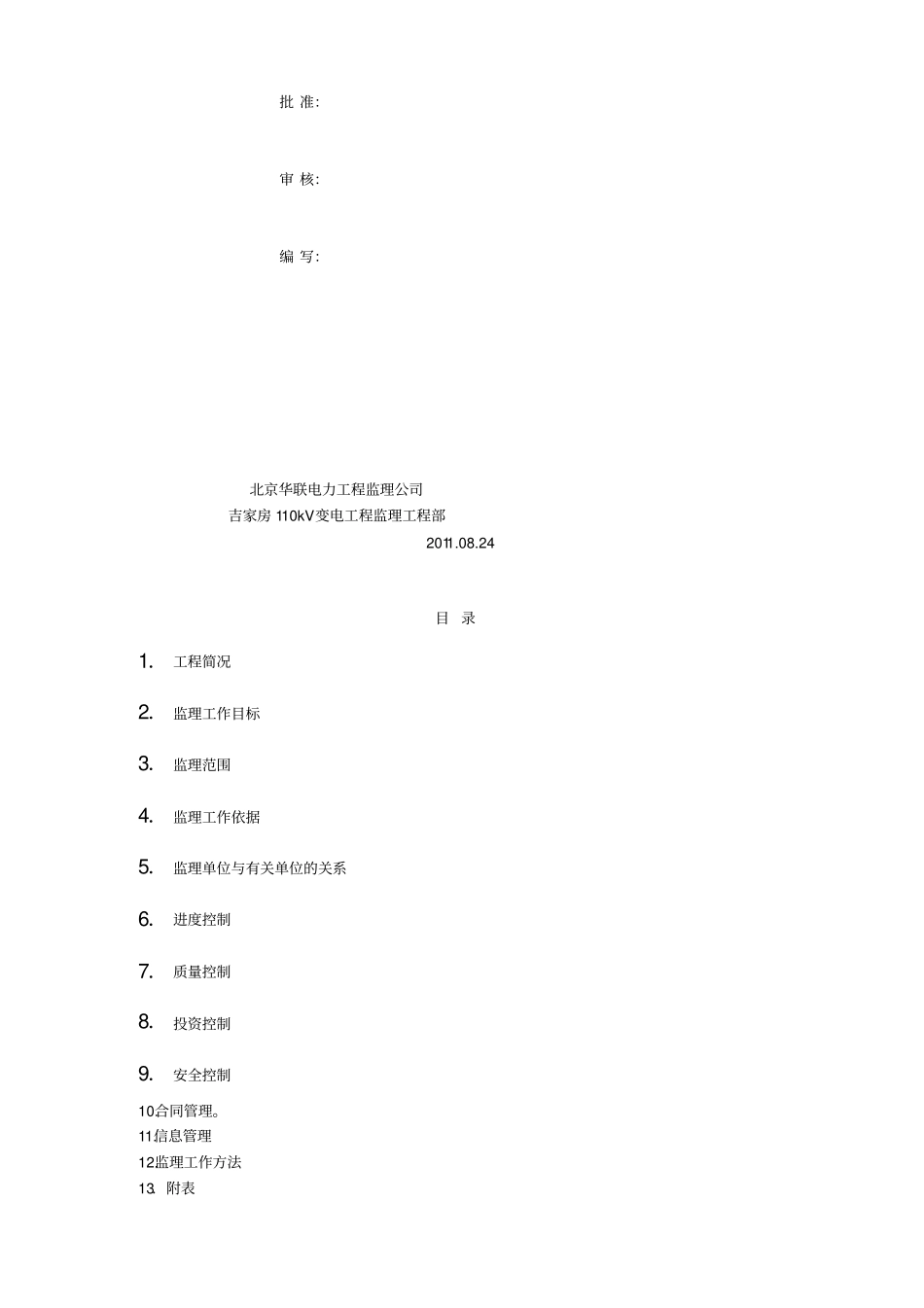

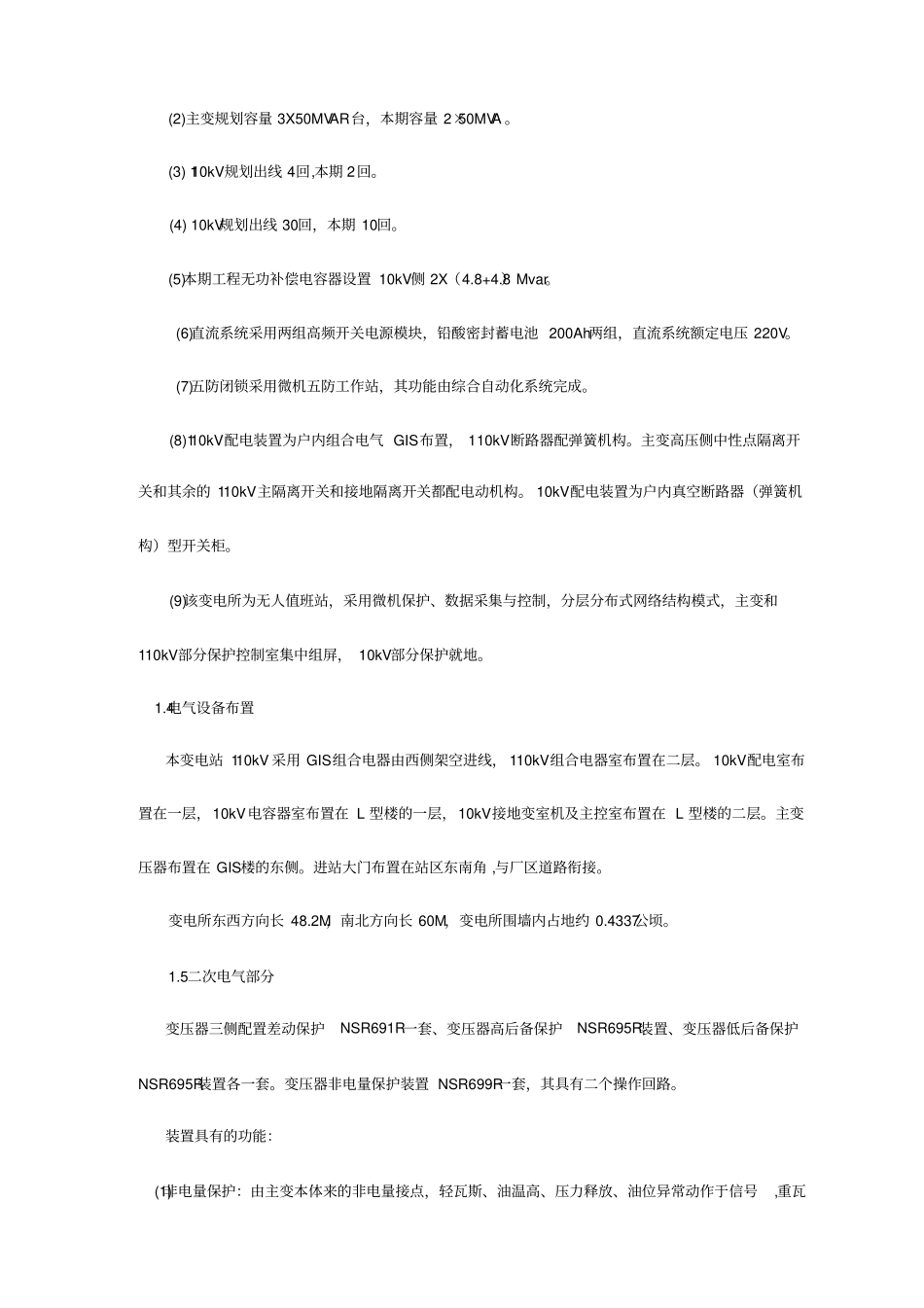

批 准：审 核：编 写：北京华联电力工程监理公司吉家房 110kV变电工程监理工程部2011.08.24目 录1． 工程简况2． 监理工作目标3． 监理范围4． 监理工作依据5． 监理单位与有关单位的关系6． 进度控制7． 质量控制8． 投资控制9． 安全控制10.合同管理。11.信息管理12.监理工作方法13．附表1 工程简况工程名称：吉家房 110kV变电站工程工程编号： B095S工程地点：张家口高新区吉家房村乡公路北侧1.1参建单位建设单位： 华北电网有限公司设计单位： 张家口先行电力设计有限公司监理单位： 北京华联电力监理公司土建施工单位：张家口第一建筑工程公司电气安装施工单位：张家口输变电工程总公司监督单位：张家口供电公司电力工程质量监督站运行单位：张家口供电公司1.2工程规模110/10.5千伏 50兆伏安有载调压变压器 2 台（1#、2#变）；110kV进线 2 回；10kV出线 28回；10kV无功补偿电容器：本期 4 组，每台变压器补偿 2×4.8 MVAR 为避免高次谐波引起的谐振过电压及限制电容器涌流，一回路串 6%Xc电抗器，另一回路串 12%Xc电抗器。接地变容量确定为 630kVA，消弧消弧线圈容量为 500kVA，补偿接地电容电流变化范围 15A∽82A。1.3 电气主接线(1) 110kV主接线规划采用单母线分段接线， 10kV主接线为单母线三分段，本期 110kV，10kV主接线均采用单母线分段接线。(2) 主变规划容量 3X50MVAR台，本期容量 2×50MVA 。(3) 110kV规划出线 4回,本期 2回。(4) 10kV规划出线 30回，本期 10回。(5)本期工程无功补偿电容器设置 10kV侧 2X（4.8+4.8）Mvar。(6)直流系统采用两组高频开关电源模块，铅酸密封蓄电池 200Ah两组，直流系统额定电压 220V。(7)五防闭锁采用微机五防工作站，其功能由综合自动化系统完成。(8)110kV配电装置为户内组合电气 GIS布置， 110kV断路器配弹簧机构。主变高压侧中性点隔离开关和其余的 110kV主隔离开关和接地隔离开关都配电动机构。 10kV配电装置为户内真空断路器（弹簧机构）型开关柜。(9)该变电所为无人值班站，采用微机保护、数据采集与控制，分层分布式网络结构模式，主变和110kV部分保护控制室集中组屏， 10kV部分保护就地。 1.4电气设备布置本变电站 110kV 采用 GIS组合电器由西侧架空进线， 110kV组合电器室布置在二层。 10kV配电室布置在一层，10kV电容器室布置在 L 型楼的一层，10kV接地变室机及主控室布置在 L 型楼的二层。主变压器布置在 GIS楼的东...
