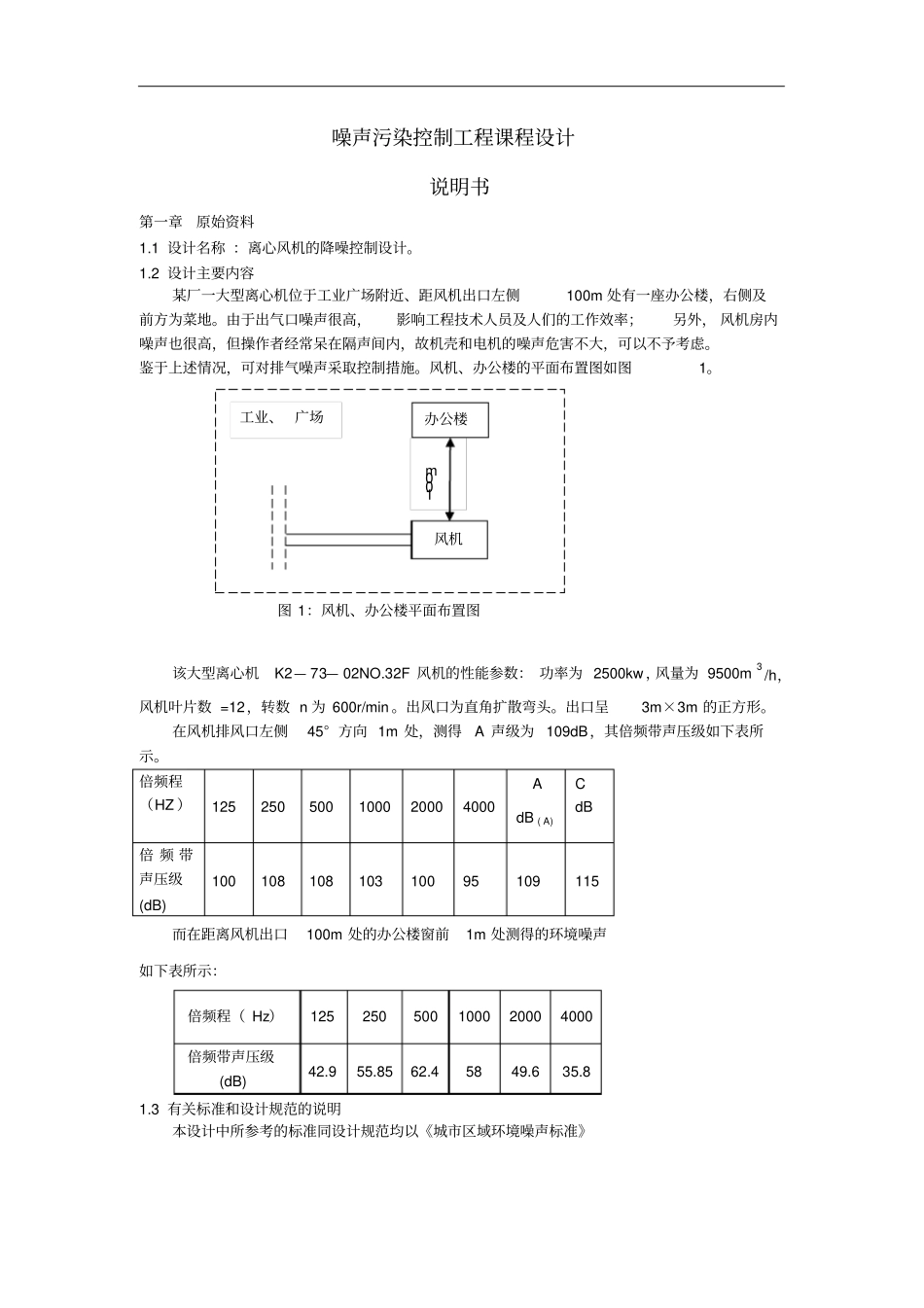

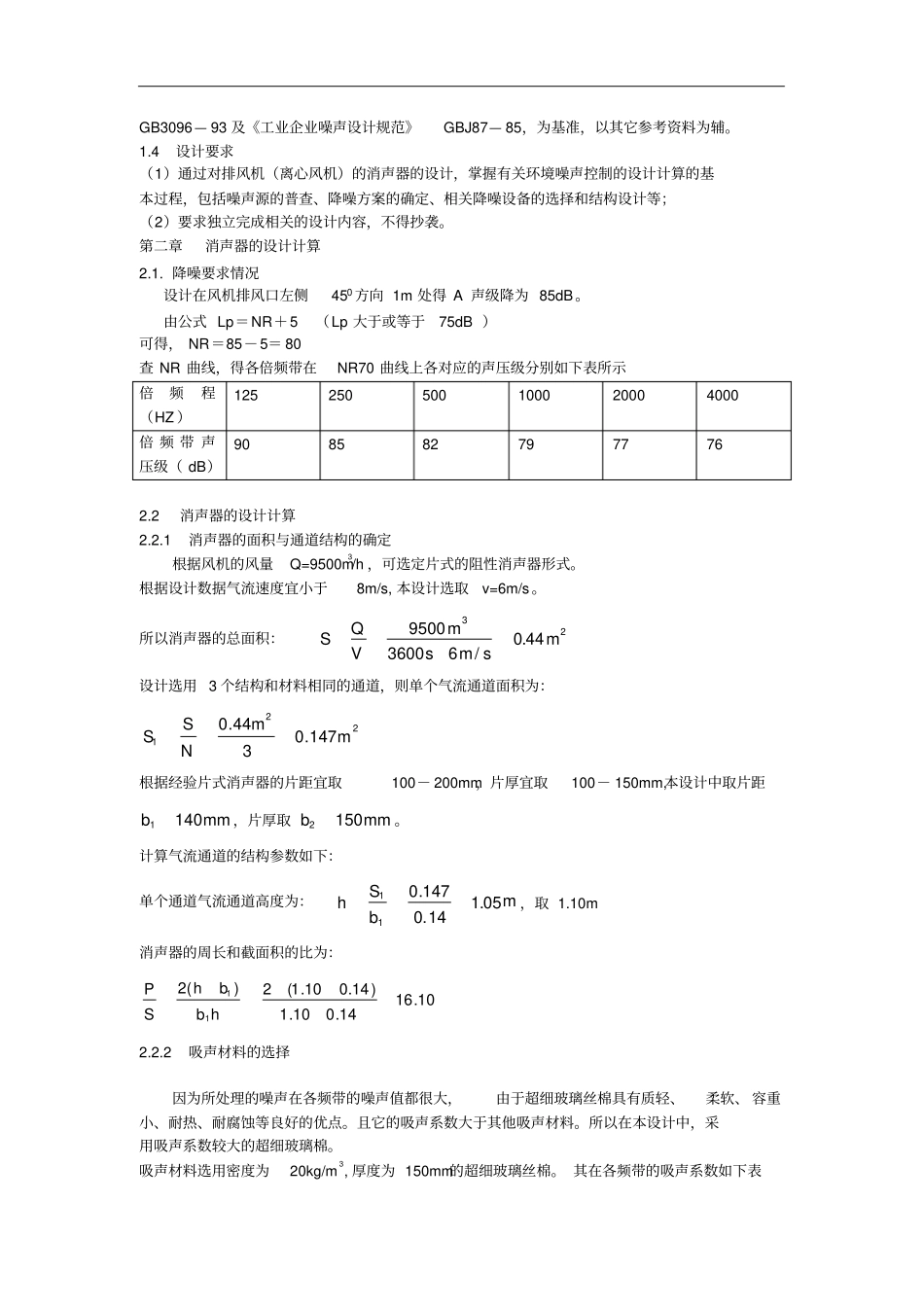

噪声污染控制工程课程设计说明书第一章原始资料1.1 设计名称 ：离心风机的降噪控制设计。1.2 设计主要内容某厂一大型离心机位于工业广场附近、距风机出口左侧100m 处有一座办公楼，右侧及前方为菜地。由于出气口噪声很高，影响工程技术人员及人们的工作效率；另外， 风机房内噪声也很高，但操作者经常呆在隔声间内，故机壳和电机的噪声危害不大，可以不予考虑。鉴于上述情况，可对排气噪声采取控制措施。风机、办公楼的平面布置图如图1。图 1：风机、办公楼平面布置图该大型离心机K2— 73— 02NO.32F 风机的性能参数： 功率为 2500kw ，风量为 9500m3 /h，风机叶片数 =12，转数 n 为 600r/min 。出风口为直角扩散弯头。出口呈3m×3m 的正方形。在风机排风口左侧45° 方向 1m 处，测得A 声级为 109dB，其倍频带声压级如下表所示。倍频程（HZ ）125 250 500 1000 2000 4000 A dB ()AC dB 倍 频 带声压级(dB) 100 108 108 103 100 95 109 115 而在距离风机出口100m 处的办公楼窗前1m 处测得的环境噪声如下表所示：倍频程（ Hz）125 250 500 1000 2000 4000 倍频带声压级(dB) 42.9 55.85 62.4 58 49.6 35.8 1.3 有关标准和设计规范的说明本设计中所参考的标准同设计规范均以《城市区域环境噪声标准》100m办公楼风机工业、 广场GB3096— 93 及《工业企业噪声设计规范》GBJ87— 85，为基准，以其它参考资料为辅。1.4 设计要求（1）通过对排风机（离心风机）的消声器的设计，掌握有关环境噪声控制的设计计算的基本过程，包括噪声源的普查、降噪方案的确定、相关降噪设备的选择和结构设计等；（2）要求独立完成相关的设计内容，不得抄袭。第二章消声器的设计计算2.1. 降噪要求情况设计在风机排风口左侧450 方向 1m 处得 A 声级降为 85dB。由公式 Lp＝NR＋5 （Lp 大于或等于75dB ）可得， NR＝85－5＝ 80查 NR 曲线，得各倍频带在NR70 曲线上各对应的声压级分别如下表所示倍频程（HZ ）125250500100020004000倍 频 带 声压级（ dB）9085827977762.2消声器的设计计算2.2.1 消声器的面积与通道结构的确定根据风机的风量Q=9500m3/h ，可选定片式的阻性消声器形式。根据设计数据气流速度宜小于8m/s, 本设计选取v=6m/s。所以消声器的总面积：2344.0/636009500msmsmVQS设计选用 3 个结构和材料相同的通道，则单个气流通道面积为：221147.0344.0mmNSS根据经验片式...
