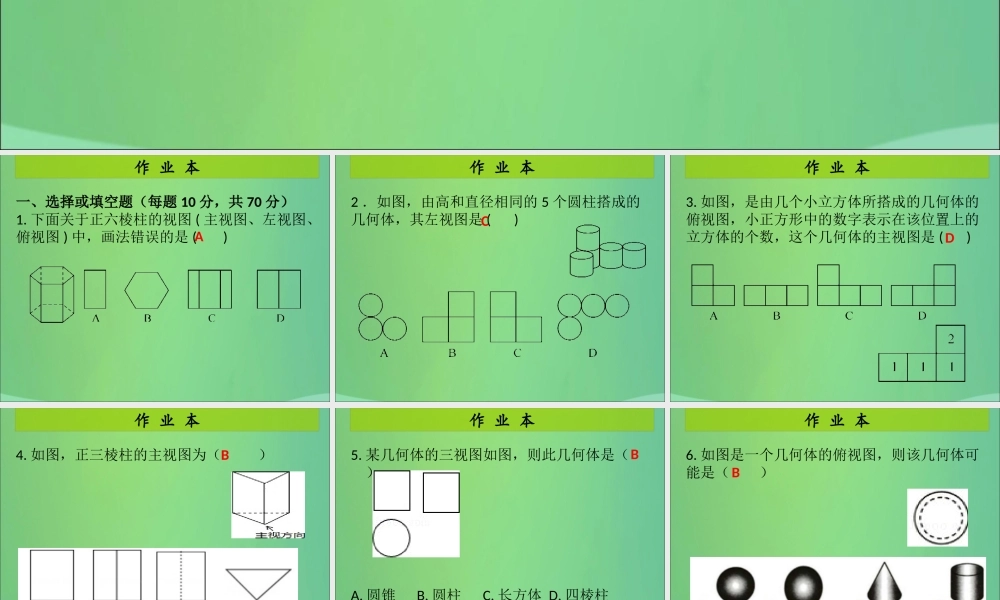

作 业 本第 4 课时 视图（ 2 ）第五章 投影与视图作 业 本一、选择或填空题（每题 10 分，共 70 分）1. 下面关于正六棱柱的视图 ( 主视图、左视图、俯视图 ) 中，画法错误的是 ( )A作 业 本2 ．如图，由高和直径相同的 5 个圆柱搭成的几何体，其左视图是 ( )C作 业 本3. 如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的主视图是 ( )D作 业 本4. 如图，正三棱柱的主视图为（ ）B作 业 本5. 某几何体的三视图如图，则此几何体是（ ）A. 圆锥B. 圆柱C. 长方体 D. 四棱柱B作 业 本6. 如图是一个几何体的俯视图，则该几何体可能是（ ）B作 业 本7. 一个物体由多个完全相同的小正方体组成，它的三视图如图所示，那么组成这个物体的小正方体的个数为 ( )A ． 2 个 B ． 3 个 C ． 5 个 D ． 10 个 C作 业 本二、解答题（每题 30 分，共 30 分）8. 如图是一个几何体的三视图，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．作 业 本解：该几何体的形状是直四棱柱（或直棱柱，四棱柱，棱柱），由三视图知，棱柱底面菱形的对角线长分别为 4cm,3cm, 所以菱形的边长为 2.5cm, 棱柱的侧面积=2.5×8×4=80 （ cm2 ） .
