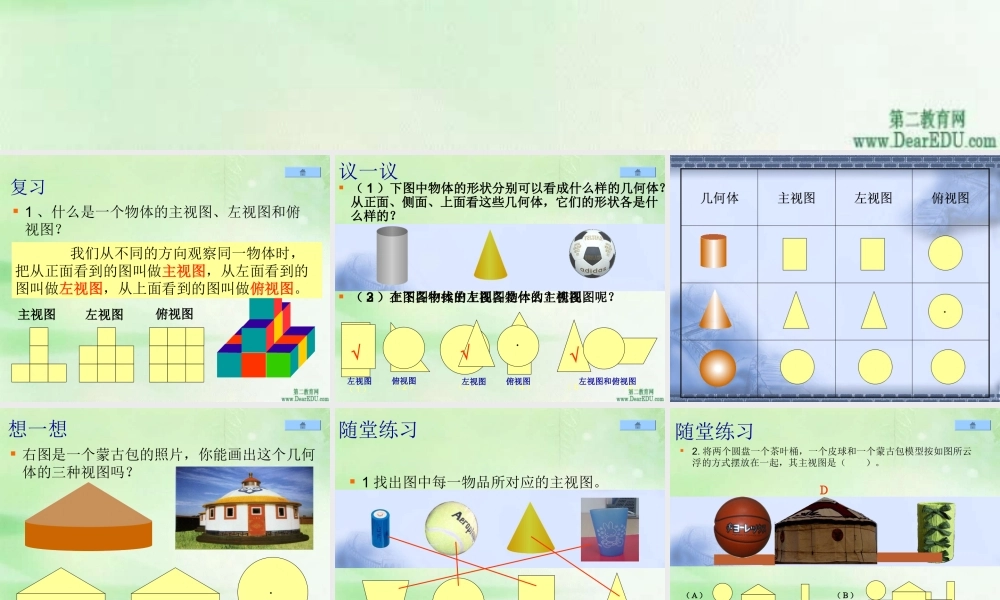

第四章 视图与投影1. 视 图复习 1 、什么是一个物体的主视图、左视图和俯视图？ 2 、你能画出右图的主视图、左视图和俯视图吗？ 我们从不同的方向观察同一物体时，把从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图。主视图左视图俯视图议一议 （ 1 ）下图中物体的形状分别可以看成什么样的几何体？从正面、侧面、上面看这些几何体，它们的形状各是什么样的？ （ 2 ）在下图中找出上图各物体的主视图。（ 1 ）（ 2 ）（ 6 ）（ 3 ）（ 4 ）（ 5 ） （ 3 ）上图各物体的左视图是什么？俯视图呢？左视图俯视图左视图俯视图左视图和俯视图√√√想一想 右图是一个蒙古包的照片，你能画出这个几何体的三种视图吗？主视图左视图俯视图随堂练习 1 找出图中每一物品所对应的主视图。（ A ）（ B ）（ C ）（ D ）随堂练习2. 将两个圆盘一个茶叶桶，一个皮球和一个蒙古包模型按如图所云浮的方式摆放在一起，其主视图是（ ）。（Ａ）（Ｄ）（Ｃ）（Ｂ）Ｄ 3. （ 1 ）画出图中各物体的主视图、左视图和俯视图。随堂练习（ 2 ）请找出一些类似形状的物体，并尝试画出它们的三种视图。 ４ . 根椐下列主视图和俯视图，找出对应的物体。随堂练习主视图俯视图小 结 1 、主视图、俯视图和左视图合称三视图。 2 、主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽，在画三视图时主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等。试一试： 1 、如下图几何体，请画出这个物体的三种视图。主视图左视图俯视图主视图左视图俯视图主视图左视图俯视图主视图左视图俯视图 2 、关于几何体 下面有几种说法，其中说法正确的是 （ ） A 、它的俯视图是一圆。 B 、它的主视图与左视图相同。 C 、它的三种视图都相同。 D 、它的主视图与俯视图都是圆。试一试：B 3 、用 6 个小正方体搭成一个俯视图为下图的几何体，有几种搭法？试试看，与同学交流一下。作业 三级训练：
