九年级数学上册 第5章 投影与视图 第2课时 投影(2)(课堂导练)习题课件 (新版)北师大版 课件VIP免费

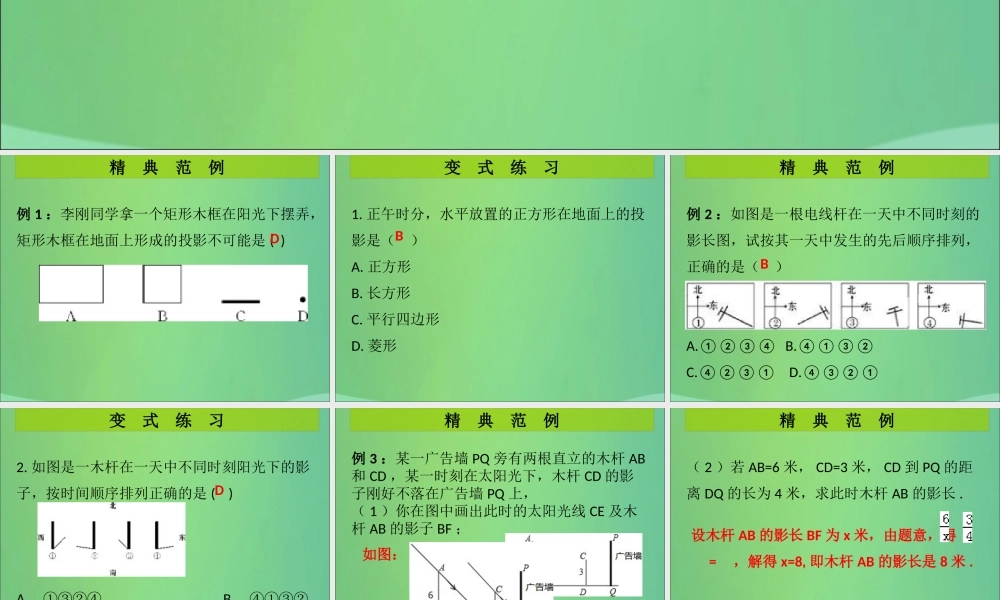

第 2 课时 投影（ 2 ）巩固提高精典范例（变式练习）第五章 投影与视图例 1 ：李刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能是 ( )精 典 范 例D1. 正午时分，水平放置的正方形在地面上的投影是（ ）A. 正方形B. 长方形C. 平行四边形D. 菱形 变 式 练 习B例 2 ：如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是（ ）A.①②③④ B.④①③②C.④②③① D.④③②①精 典 范 例B2. 如图是一木杆在一天中不同时刻阳光下的影子，按时间顺序排列正确的是 ( )A ．①③②④ B ．④①③② C ．④②①③ D ．②③①④变 式 练 习D例 3 ：某一广告墙 PQ 旁有两根直立的木杆 AB和 CD ，某一时刻在太阳光下，木杆 CD 的影子刚好不落在广告墙 PQ 上，（ 1 ）你在图中画出此时的太阳光线 CE 及木杆 AB 的影子 BF ；精 典 范 例如图：（ 2 ）若 AB=6 米， CD=3 米， CD 到 PQ 的距离 DQ 的长为 4 米，求此时木杆 AB 的影长 .精 典 范 例设木杆 AB 的影长 BF 为 x 米，由题意，得 = ，解得 x=8, 即木杆 AB 的影长是 8 米 .3 ．如图， AB 和 DE 是直立在地面上的两根立柱，已知 AB=5 m ，某一时刻 AB 在太阳光下的影子长 BC=3 m.（ 1 ）在图中画出此时 DE 在太阳光下的影子EF ；变 式 练 习如图 ,EF 即为所求 .（ 2 ）在测量 AB 的影子长时，同时测量出EF=6 m ，计算 DE 的长 .变 式 练 习由题意可得 = ，解得 DE=10 m.巩 固 提 高4. 太阳的光线是（ ）A. 平行的 B. 由一点发出的C. 不平行的D. 向四面八方发散的5. 在下列四幅图形中，能表示两棵小树在同一时刻阳光下影子的图形的可能是（ ）AD巩 固 提 高6. 在同一时刻的阳光下，小华的影子比小东的影子长，那么在同一路灯下，他们的影子为（ ）A. 小华比小东长B. 小华比小东短C. 小华与小东一样长D. 无法判断谁的影子长D巩 固 提 高7. 如图是胡老师画的一幅写生画，四位同学对这幅画的作画时间作了猜测 . 根据胡老师给出的方向坐标，猜测比较合理的是（ ）A. 小明：“早上 8 点”B. 小亮：“中午 12 点”C. 小刚：“下午 5 点”D. 小红：“什么时间都行”C巩 固 提 高8. 小涛用一块矩形的硬纸板在阳光下做投影实验，通过观察后，他发现这块矩形硬纸板在平...
