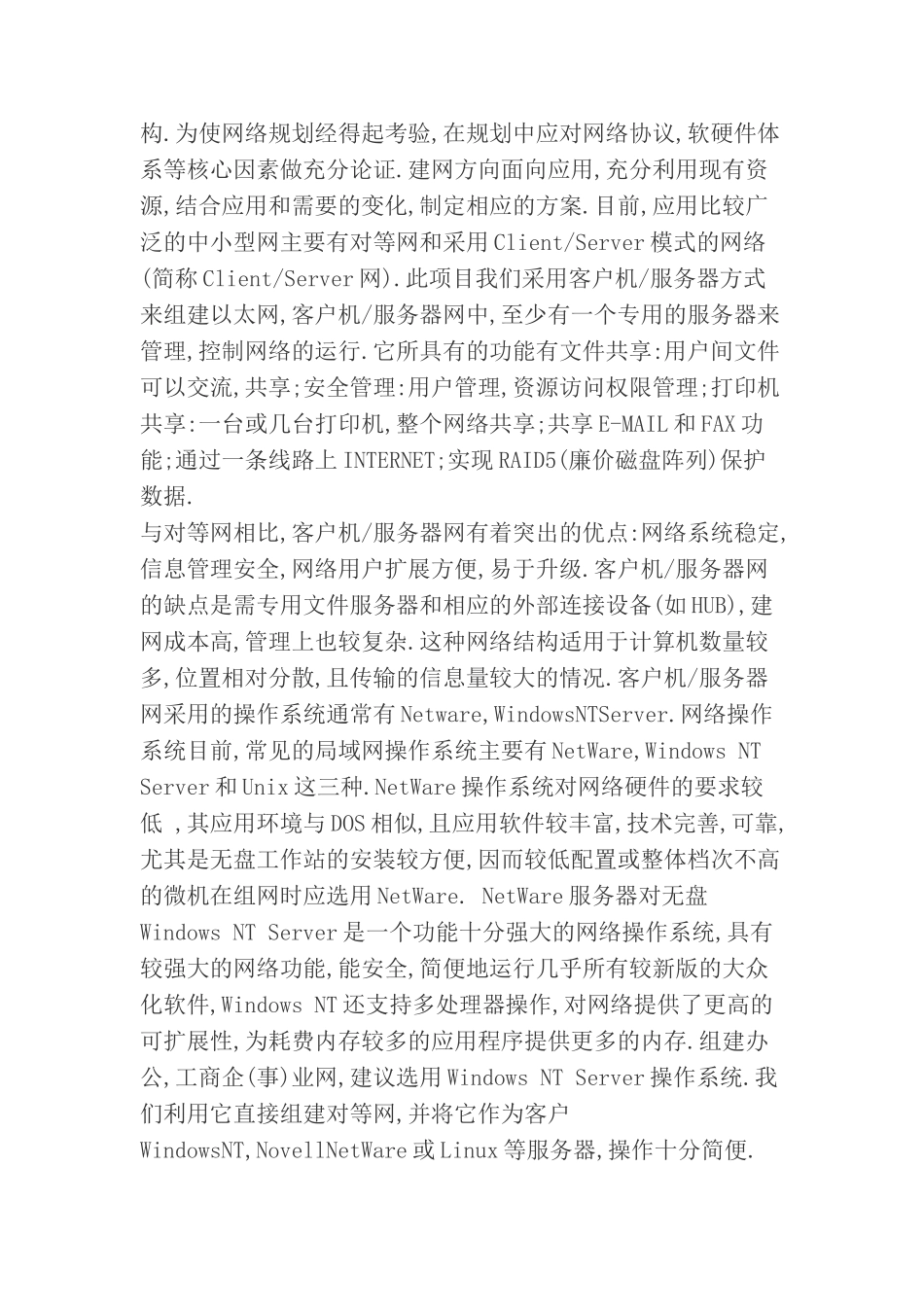

办公内外局域网建设方案一,系统概述办公网络建设的前提在于应用信息技术,信息资源,系统科学,管理科学,行为科学等先进的科学技术不断使人们的办公业务借助于各种办公设施(主要是指计算机)以达到对单位内部工作的统一管理.办公网目前存在很多的问题,主要集中在资料统筹管理,财务资料安全性和内部与Internet的连接上.一般单位的资料以被录入到微机中,但在资料打印、文件共享、应收账目查询、库存查询、连接到Internet等方面缺乏功能模块的支持.针对此类情况进行如下网络设计以解决目前遇到的问题.二,建网目标根据系统要求此网络将具备以下特点1,灵活性,各种部件可以根据用户需要自由安放,即不受物理位置和设备类型的局限,但总体采用综合布线方案.采用内外网独立分开进行综合布线。2,独立性,有清晰合理的层次结构便于维护,各个子系统之间相互联接的同时又不影响其它子系统的正常使用.3,高扩展性,用户可增加硬件设备,无论各硬件设备技术如何发展,都能很方便的连接到系统中去.4,先进性,综合布线系统适应广泛的数据通信和应用,从而保护用户在线缆及网络系统上的投资.5,模块化,在布线系统中除去敷设在建筑物内的线缆外其余各接插部件都是模块化部件,方便管理和使用.7,开放性,保证系统良好开放性能够和其它网络互联;8,兼容性,采用综合布线方案.可支持安保系统,电话系统,计算机数据系统,会议电视,监视电视等.三,网络结构分析选型构建中小型网络的第一步是设计网络基本结构,即根据单位的硬件基础和客户应用需求,选择合适的网络操作系统和拓扑结构.为使网络规划经得起考验,在规划中应对网络协议,软硬件体系等核心因素做充分论证.建网方向面向应用,充分利用现有资源,结合应用和需要的变化,制定相应的方案.目前,应用比较广泛的中小型网主要有对等网和采用Client/Server模式的网络(简称Client/Server网).此项目我们采用客户机/服务器方式来组建以太网,客户机/服务器网中,至少有一个专用的服务器来管理,控制网络的运行.它所具有的功能有文件共享:用户间文件可以交流,共享;安全管理:用户管理,资源访问权限管理;打印机共享:一台或几台打印机,整个网络共享;共享E-MAIL和FAX功能;通过一条线路上INTERNET;实现RAID5(廉价磁盘阵列)保护数据.与对等网相比,客户机/服务器网有着突出的优点:网络系统稳定,信息管理安全,网络用户扩展方便,易于升级.客户机/服务器网的缺点是需专用文件服务器和相应的外部连接设备(如HUB),建网成本高,管理上也较复杂.这种网络结构适用于计算机数量较多,位置相对分散,且传输的信息量较大的情况.客户机/服务器网采用的操作系统通常有Netware,WindowsNTServer.网络操作系统目前,常见的局域网操作系统主要有NetWare,WindowsNTServer和Unix这三种.NetWare操作系统对网络硬件的要求较低,其应用环境与DOS相似,且应用软件较丰富,技术完善,可靠,尤其是无盘工作站的安装较方便,因而较低配置或整体档次不高的微机在组网时应选用NetWare.NetWare服务器对无盘WindowsNTServer是一个功能十分强大的网络操作系统,具有较强大的网络功能,能安全,简便地运行几乎所有较新版的大众化软件,WindowsNT还支持多处理器操作,对网络提供了更高的可扩展性,为耗费内存较多的应用程序提供更多的内存.组建办公,工商企(事)业网,建议选用WindowsNTServer操作系统.我们利用它直接组建对等网,并将它作为客户WindowsNT,NovellNetWare或Linux等服务器,操作十分简便.四,综合布线综合布线系统(PremisesDistributedSystem,简称PDS)是一种集成化通用传输系统,在网络建设中,布线可以说是真正的一次性投资,较大范围的网络布线需破土施工,基本无法追加投资提高其性能.布线系统的性能在很大程度上决定了网络的使用性能,所以布线系统的规划应以目前所能达到的尽可能高的性能为标准.办公楼网络布线,每层楼一只集线器(连接本层楼的所有计算机)组建分段管理小型网络,在服务器上安装多块网卡(2-4块),分几条支路以星型方式输出连接各集线器,可以加快网络速度.办公楼水平干线采用非屏蔽6类线,6类双绞线,这样速度可达到1000Mbps或更高;室外布线和垂直布线使用同轴电线.PDS使用标准的双绞线和光纤,支持高速率的数据传输.PDS使用物理分层...
