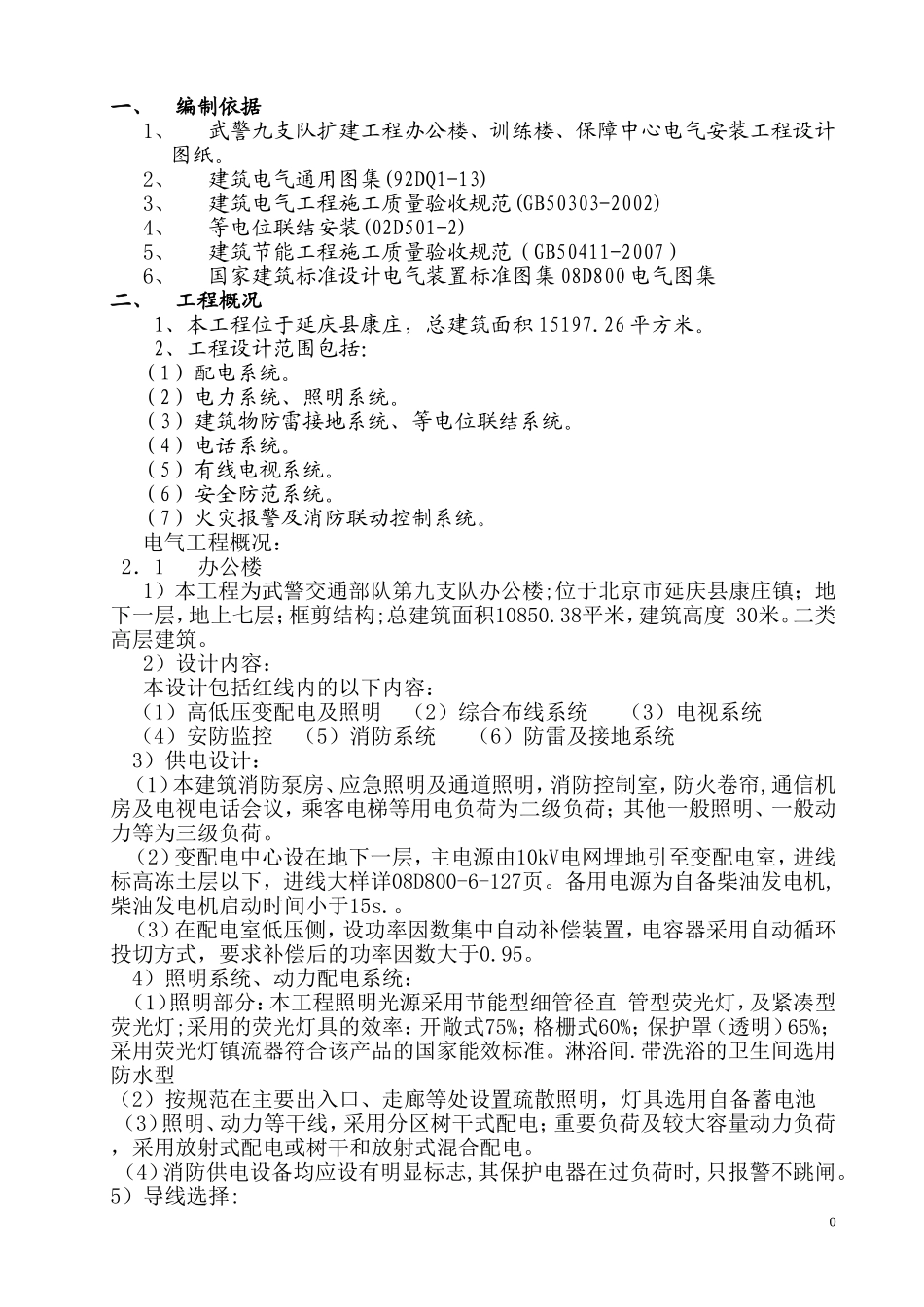

一、编制依据1、武警九支队扩建工程办公楼、训练楼、保障中心电气安装工程设计图纸。2、建筑电气通用图集(92DQ1-13)3、建筑电气工程施工质量验收规范(GB50303-2002)4、等电位联结安装(02D501-2)5、建筑节能工程施工质量验收规范（GB50411-2007）6、国家建筑标准设计电气装置标准图集08D800电气图集二、工程概况1、本工程位于延庆县康庄，总建筑面积15197.26平方米。2、工程设计范围包括：（1）配电系统。（2）电力系统、照明系统。（3）建筑物防雷接地系统、等电位联结系统。（4）电话系统。（5）有线电视系统。（6）安全防范系统。（7）火灾报警及消防联动控制系统。电气工程概况：2．1办公楼1）本工程为武警交通部队第九支队办公楼;位于北京市延庆县康庄镇；地下一层，地上七层；框剪结构;总建筑面积10850.38平米，建筑高度30米。二类高层建筑。2）设计内容：本设计包括红线内的以下内容：（1）高低压变配电及照明（2）综合布线系统（3）电视系统（4）安防监控（5）消防系统（6）防雷及接地系统3）供电设计：（1）本建筑消防泵房、应急照明及通道照明，消防控制室，防火卷帘,通信机房及电视电话会议，乘客电梯等用电负荷为二级负荷；其他一般照明、一般动力等为三级负荷。（2）变配电中心设在地下一层，主电源由10kV电网埋地引至变配电室，进线标高冻土层以下，进线大样详08D800-6-127页。备用电源为自备柴油发电机,柴油发电机启动时间小于15s.。（3）在配电室低压侧，设功率因数集中自动补偿装置，电容器采用自动循环投切方式，要求补偿后的功率因数大于0.95。4）照明系统、动力配电系统：（1）照明部分：本工程照明光源采用节能型细管径直管型荧光灯，及紧凑型荧光灯;采用的荧光灯具的效率：开敞式75%；格栅式60%；保护罩（透明）65%；采用荧光灯镇流器符合该产品的国家能效标准。淋浴间.带洗浴的卫生间选用防水型（2）按规范在主要出入口、走廊等处设置疏散照明，灯具选用自备蓄电池（3）照明、动力等干线，采用分区树干式配电；重要负荷及较大容量动力负荷，采用放射式配电或树干和放射式混合配电。（4）消防供电设备均应设有明显标志,其保护电器在过负荷时,只报警不跳闸。5）导线选择:0（1）楼内照明干线选用YJV-0.6/1KV交联聚氯乙烯绝缘铜芯电力电缆在竖井内沿桥架敷设;照明支线选用BV-0.45/0.75KV铜芯聚氯乙烯绝缘导线，穿PC难燃硬质塑料管暗敷;消防干线选用阻燃交联聚乙烯绝缘电缆,分支线为阻燃型铜芯绝缘导线。（2）电话干线采用HPVV-(2x2.5)型铜芯塑料护套电话电缆，支线采用HPV-(2x0.5)型铜芯塑料电话线。（3）闭路电视系统干线采用SYV-75-9型，支线采用SYV-75-5型同轴电缆。（4）图中弱电线缆选型仅供参考。6）导线敷设方式:（1）水平主干线由配电间穿钢管沿吊顶内敷设；竖井内干支线采用金属桥架沿墙明敷设；安装见08D800-6相关页。应急照明干线敷设分支处T接，支线截面规格与干线同。（2）综合布线、电视、火灾报警等弱电系统干线穿金属线槽，电气竖井内沿墙明装，安装见08D800-6-146页。7）电气设备安装高度：（1）翘板暗开关1.3m,中心距墙边0.3m;一般暗插座0.3m,电话出线座.电视用户盒0.4m。配电箱1.4m;楼层配线架1.8m、电视层分箱下口0.5m。（2)竖井内配电箱明装底边距地1.4米；总(局部)等电位箱底边0.5m。(3)本工程所选电源插座均为安全型插座，一般电源插座距地0.3m暗装。8）防雷设计：为三类防雷。设整体综合防雷保护。（1）接闪带采用Φ12镀锌圆钢。（2）利用结构柱和剪力墙内不小于Φ16的两根主筋绑扎或焊接在一起，相互连通做引下线。（3）电梯井轨道上下两端分别用-40x4镀锌扁钢相互连通并与接地装置可靠焊接，以防反击雷。（4）在低压进线柜内及顶部配电装设避雷模块。（5）进、出建筑物的埋地金属管道、入户电缆金属外皮及建筑物内主干金属管道均应与防雷装置相连。2.2训练楼1）本工程负荷为三级，电源由办公楼不打配电室引来一路220V∕380v电源。2）本工程220V∕380v配电系统采用放射式。3）本建筑三类防雷设计，在电源进线处设SPD装置。4）本工程采用TN-C-S接地系统。5）本工程电子信息系统采取等电位连接与接地保护措施。2.3保障中心1）本工程负荷...
