电感、电容、变压器、远距离输电VIP免费

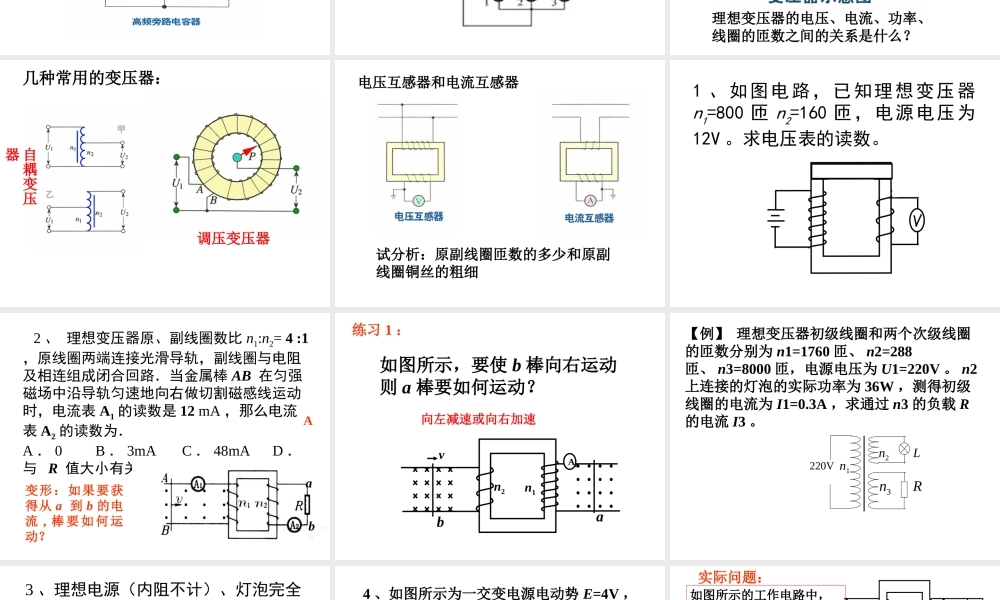

一、电感和电容对交变电流的影响应用：低频扼流圈、高频扼流圈。 低频扼流圈 高频扼流圈通直流阻交流通低频阻高频 通交流隔直流，通高频阻低频。 应用： . 在图所示的电路中，如果交变电流的频率增大， 1 、 2 和 3 灯的亮度变化情况是（ ）A ． 1 、 2 两灯均变亮， 3 灯变暗B ． 1 灯变亮， 2 、 3 两灯均变暗C ． 1 、 2 灯均变暗， 3 灯亮度不变D ． 1 等变暗， 2 灯变亮， 3 灯亮度不变 理想变压器的电压、电流、功率、线圈的匝数之间的关系是什么？二、变压器 几种常用的变压器：自耦变压器调压变压器 电压互感器和电流互感器试分析：原副线圈匝数的多少和原副线圈铜丝的粗细 1 、如图电路，已知理想变压器n1=800 匝 n2=160 匝，电源电压为12V 。求电压表的读数。 2 、 理想变压器原、副线圈数比 n1:n2= 4 :1 ，原线圈两端连接光滑导轨，副线圈与电阻及相连组成闭合回路．当金属棒 AB 在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，电流表 A1 的读数是 12 mA ，那么电流表 A2 的读数为．A ． 0 B ． 3mA C ． 48mA D ．与 R 值大小有关变形：如果要获得从 a 到 b 的电流 , 棒要 如何运动？abA 如图所示，要使 b 棒向右运动则 a 棒要如何运动？ 练习 1 ：A2vn2n1ba向左减速或向右加速 【例】 理想变压器初级线圈和两个次级线圈的匝数分别为 n1=1760 匝、 n2=288匝、 n3=8000 匝，电源电压为 U1=220V 。 n2上连接的灯泡的实际功率为 36W ，测得初级线圈的电流为 I1=0.3A ，求通过 n3 的负载 R的电流 I3 。 n2 L n3 R220V n1 3 、理想电源（内阻不计）、灯泡完全相同额定电压为 U0 ，灯泡都正常工作，求交流电源的电压（有效值）？ 1:4 4W4 、如图所示为一交变电源电动势 E=4V ，内电阻 r=1Ω ，负载电阻 R=16Ω ，为了使R 获得的功率最大，可在 R 与电源之间接一理想变压器，求此变压器原、副线圈的匝数比及 R 获得的最大功率。n1n2REr 实际问题：U1n1n2U2L2L1问题 1 ：合上开关，发现灯 L1 不够亮，试从理论上分析一下可采用哪些办法？ 问题 2 ：在灯 L1 正常发光的条件下再并联一盏灯L2 ，则 L1 会发生亮度怎样的变化？ 问题 3 ：原线圈输入电流、输入功率会发生什么变化？如图所示的工作电路中，一理想变压器原、副线圈的线圈匝数分别为n1 、 n2 ，原、副线圈两端的电压...
