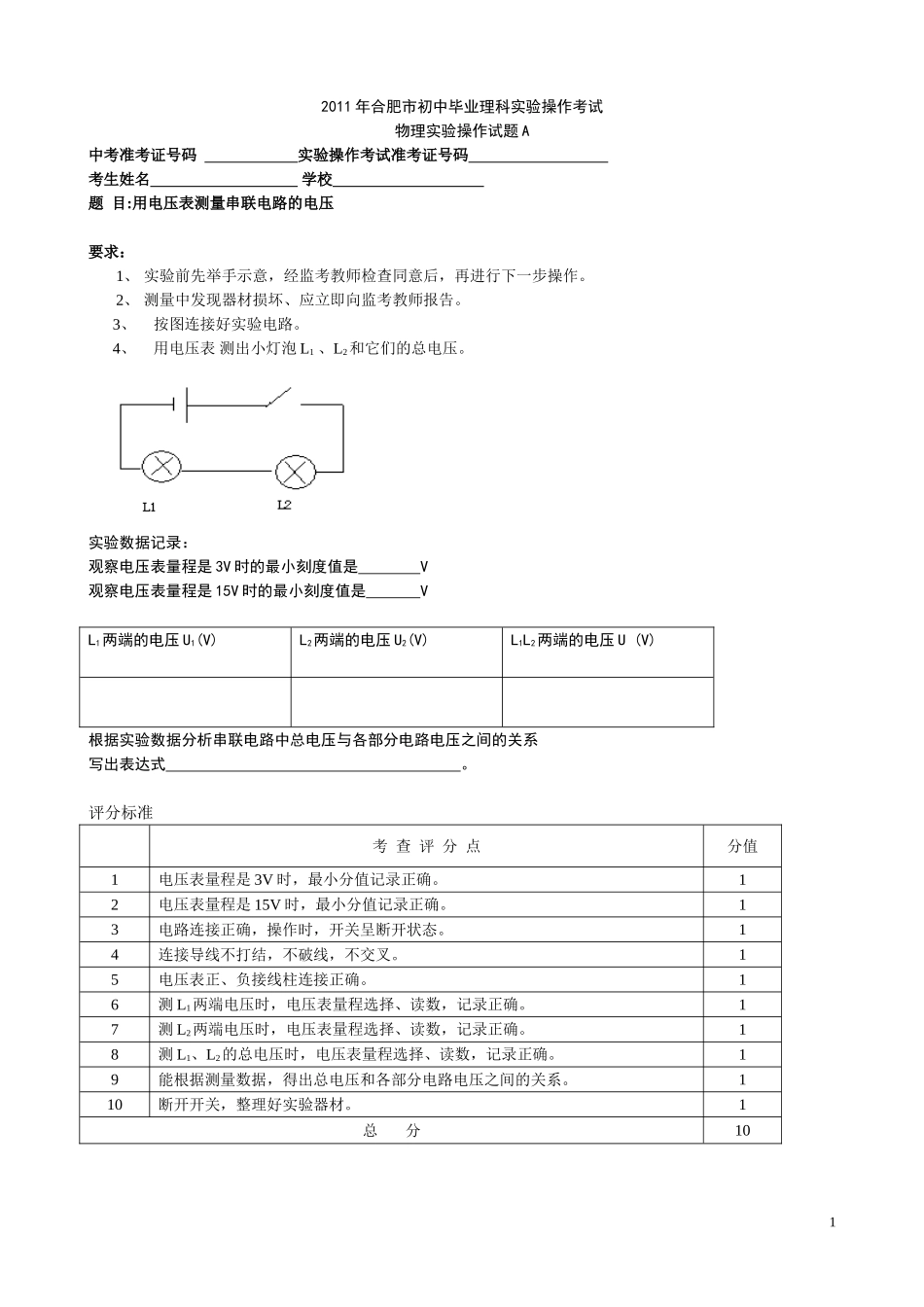

2011 年合肥市初中毕业理科实验操作考试物理实验操作试题 A中考准考证号码 实验操作考试准考证号码 考生姓名 学校 题 目:用电压表测量串联电路的电压要求：1、 实验前先举手示意，经监考教师检查同意后，再进行下一步操作。2、 测量中发现器材损坏、应立即向监考教师报告。3、按图连接好实验电路。4、用电压表 测出小灯泡 L1 、L2和它们的总电压。实验数据记录：观察电压表量程是 3V 时的最小刻度值是 V观察电压表量程是 15V 时的最小刻度值是 V L1两端的电压 U1(V)L2两端的电压 U2(V)L1L2两端的电压 U (V)根据实验数据分析串联电路中总电压与各部分电路电压之间的关系写出表达式 。评分标准考 查 评 分 点分值1电压表量程是 3V 时，最小分值记录正确。12电压表量程是 15V 时，最小分值记录正确。13电路连接正确，操作时，开关呈断开状态。14连接导线不打结，不破线，不交叉。15电压表正、负接线柱连接正确。16测 L1两端电压时，电压表量程选择、读数，记录正确。17测 L2两端电压时，电压表量程选择、读数，记录正确。18测 L1、L2的总电压时，电压表量程选择、读数，记录正确。19能根据测量数据，得出总电压和各部分电路电压之间的关系。110断开开关，整理好实验器材。1总 分1012011 年合肥市初中毕业理科实验操作考试物理实验操作试题 B中考准考证号码 实验操作考试准考证号码 考生姓名 学校 一、实验目的： ① 粗测凸透镜焦距 ② 探究凸透镜成像规律二、实验器材：光具座及光学元件 1 套、手电筒、蜡烛、火柴1．组装仪器材料，并进行共轴调节，共轴调节的方法是使烛焰中心，凸透镜中心，光屏中心在 。（或使烛焰，凸透镜中心和光屏中心在一条与光具座平行的直线上） 共轴调节的目的是：使烛焰的像能成在光屏的中间。2．逐次固定蜡烛与凸透镜的距离分别为：30cm、15cm 和 5cm，移动光屏，使光屏上成清晰的像，记录像距和像的性质。3．试着做一做：蜡烛与凸透镜的距离为 20cm、10cm 时，成像会怎样？4．实验完成后熄灭蜡烛并整理仪器。 【进行实验和收集证据】5、实验完毕，整理仪器保持桌面清洁四、评估与交流（略）评分标准评分点操作考试内容满分值1粗测凸透镜焦距22光具座上蜡烛、凸透镜、光屏安装顺序正确23调节凸透镜、光屏、蜡烛的中心在同一高度24确认像距大小时，像应是明亮、清晰的25正确找出 u>2f 时，像的性质26正确找出 f
