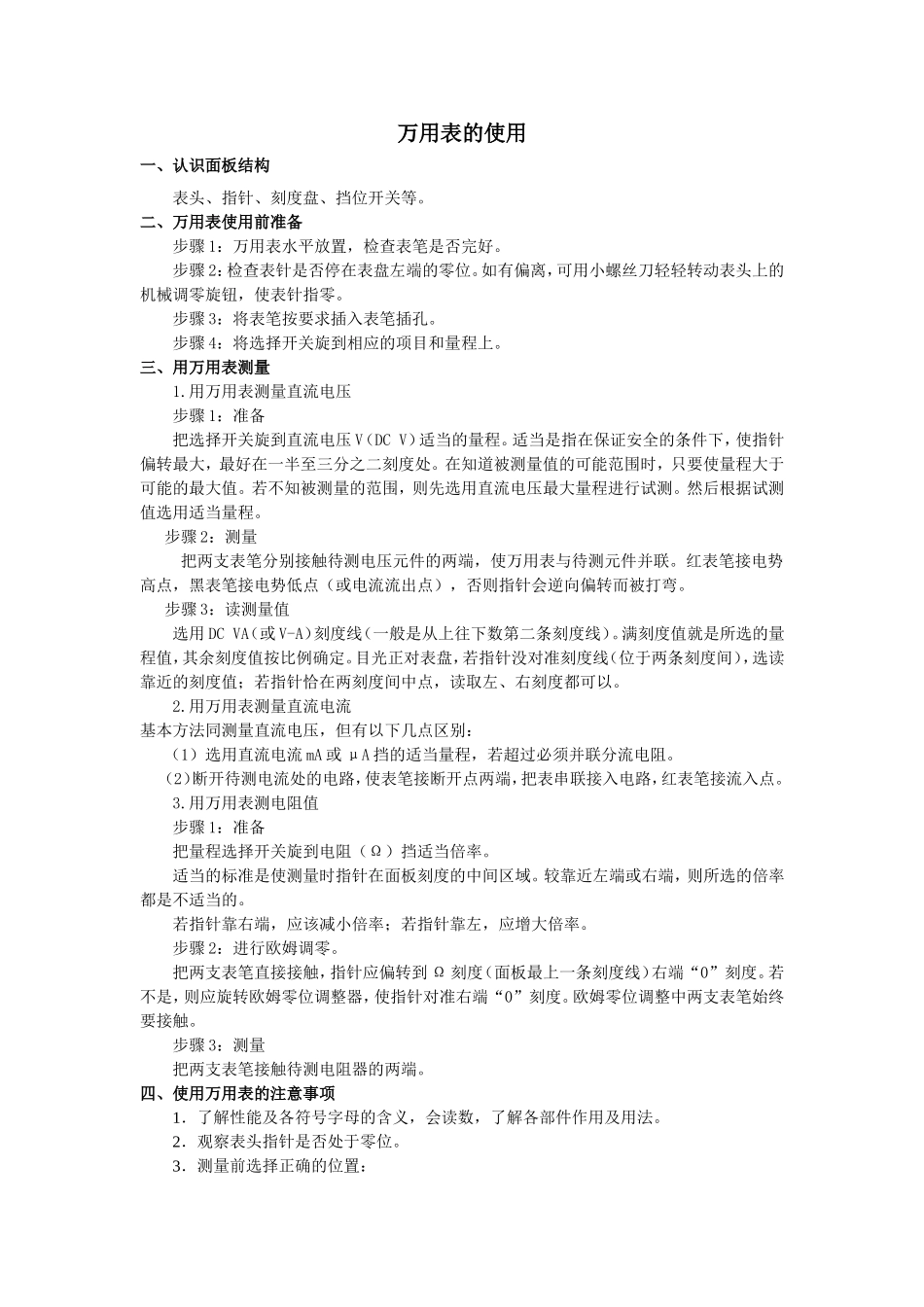

万用表的使用一、认识面板结构表头、指针、刻度盘、挡位开关等。二、万用表使用前准备 步骤 1：万用表水平放置，检查表笔是否完好。步骤 2：检查表针是否停在表盘左端的零位。如有偏离，可用小螺丝刀轻轻转动表头上的机械调零旋钮，使表针指零。 步骤 3：将表笔按要求插入表笔插孔。步骤 4：将选择开关旋到相应的项目和量程上。 三、用万用表测量1.用万用表测量直流电压步骤 1：准备把选择开关旋到直流电压 V（DC V）适当的量程。适当是指在保证安全的条件下，使指针偏转最大，最好在一半至三分之二刻度处。在知道被测量值的可能范围时，只要使量程大于可能的最大值。若不知被测量的范围，则先选用直流电压最大量程进行试测。然后根据试测值选用适当量程。步骤 2：测量把两支表笔分别接触待测电压元件的两端，使万用表与待测元件并联。红表笔接电势高点，黑表笔接电势低点（或电流流出点），否则指针会逆向偏转而被打弯。步骤 3：读测量值选用 DC VA（或 V-A）刻度线（一般是从上往下数第二条刻度线）。满刻度值就是所选的量程值，其余刻度值按比例确定。目光正对表盘，若指针没对准刻度线（位于两条刻度间），选读靠近的刻度值；若指针恰在两刻度间中点，读取左、右刻度都可以。2.用万用表测量直流电流基本方法同测量直流电压，但有以下几点区别：（1）选用直流电流 mA 或 μA 挡的适当量程，若超过必须并联分流电阻。（2）断开待测电流处的电路，使表笔接断开点两端，把表串联接入电路，红表笔接流入点。3.用万用表测电阻值步骤 1：准备把量程选择开关旋到电阻（Ω）挡适当倍率。适当的标准是使测量时指针在面板刻度的中间区域。较靠近左端或右端，则所选的倍率都是不适当的。若指针靠右端，应该减小倍率；若指针靠左，应增大倍率。步骤 2：进行欧姆调零。 把两支表笔直接接触，指针应偏转到 Ω 刻度（面板最上一条刻度线）右端“0”刻度。若不是，则应旋转欧姆零位调整器，使指针对准右端“0”刻度。欧姆零位调整中两支表笔始终要接触。步骤 3：测量把两支表笔接触待测电阻器的两端。四、使用万用表的注意事项1．了解性能及各符号字母的含义，会读数，了解各部件作用及用法。2．观察表头指针是否处于零位。3．测量前选择正确的位置：量程选择：应使表头指针偏到满刻度三分之二左右。无法估算测量值时可从最大量程挡逐渐减少到合适量程。4．读数（1）对有弧形反射镜的表盘，应使像、物重合。（2）估读一位小数。（3）了...
