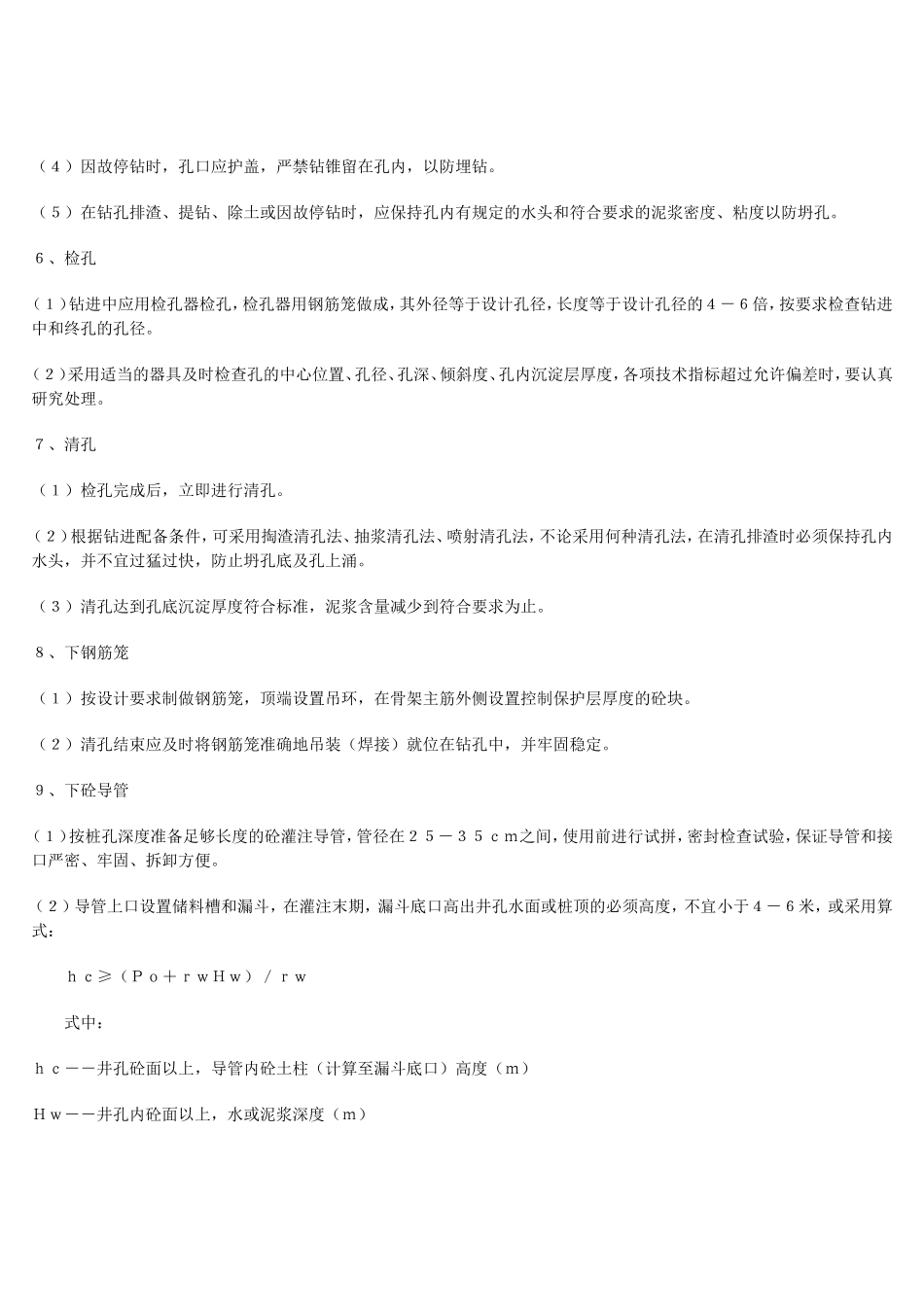

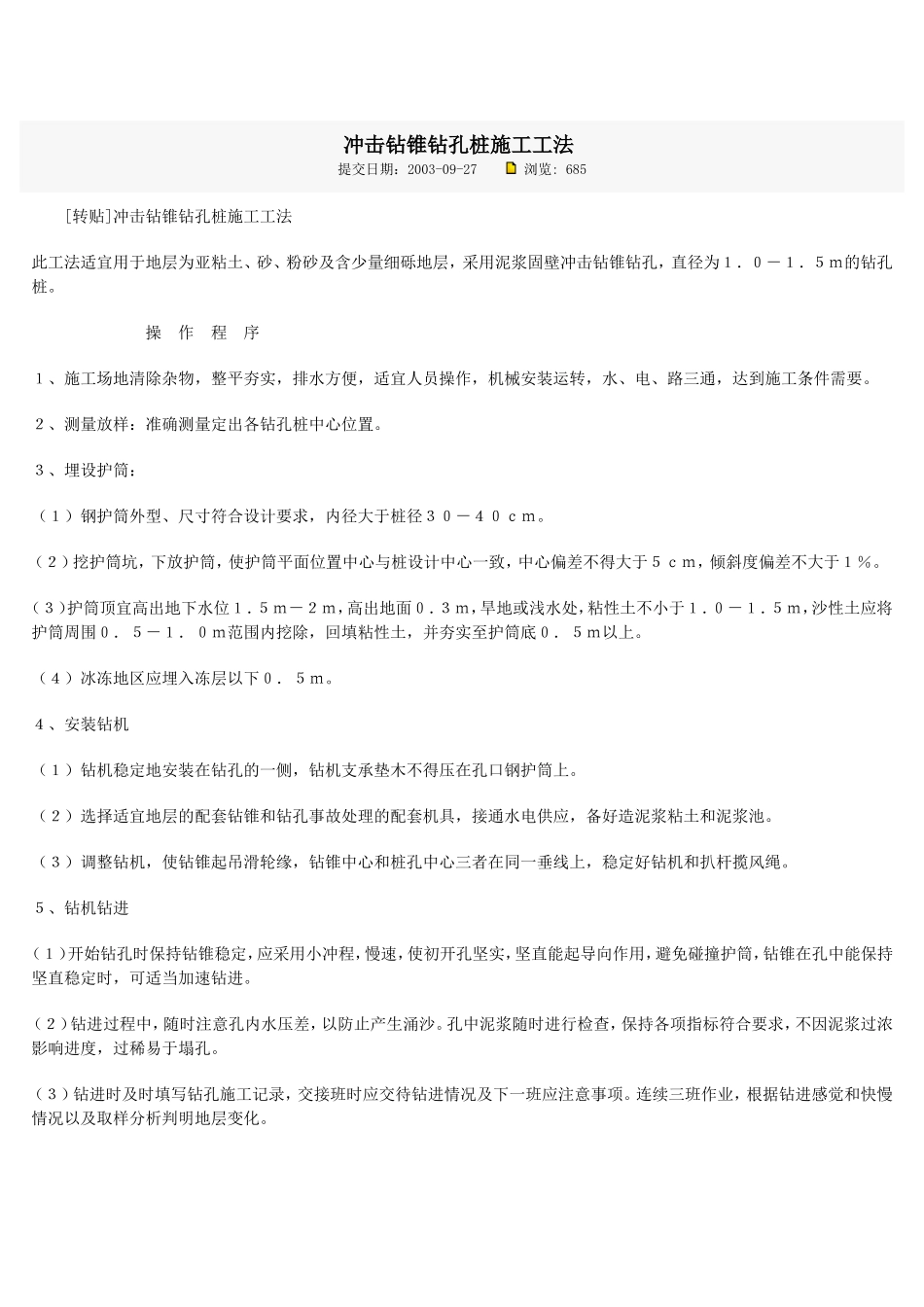

冲击钻锥钻孔桩施工工法提交日期：2003-09-27浏览:685[转贴]冲击钻锥钻孔桩施工工法此工法适宜用于地层为亚粘土、砂、粉砂及含少量细砾地层，采用泥浆固壁冲击钻锥钻孔，直径为１．０－１．５ｍ的钻孔桩。操作程序１、施工场地清除杂物，整平夯实，排水方便，适宜人员操作，机械安装运转，水、电、路三通，达到施工条件需要。２、测量放样：准确测量定出各钻孔桩中心位置。３、埋设护筒：（１）钢护筒外型、尺寸符合设计要求，内径大于桩径３０－４０ｃｍ。（２）挖护筒坑，下放护筒，使护筒平面位置中心与桩设计中心一致，中心偏差不得大于５ｃｍ，倾斜度偏差不大于１％。（３）护筒顶宜高出地下水位１．５ｍ－２ｍ，高出地面０．３ｍ，旱地或浅水处，粘性土不小于１．０－１．５ｍ，沙性土应将护筒周围０．５－１．０ｍ范围内挖除，回填粘性土，并夯实至护筒底０．５ｍ以上。（４）冰冻地区应埋入冻层以下０．５ｍ。４、安装钻机（１）钻机稳定地安装在钻孔的一侧，钻机支承垫木不得压在孔口钢护筒上。（２）选择适宜地层的配套钻锥和钻孔事故处理的配套机具，接通水电供应，备好造泥浆粘土和泥浆池。（３）调整钻机，使钻锥起吊滑轮缘，钻锥中心和桩孔中心三者在同一垂线上，稳定好钻机和扒杆揽风绳。５、钻机钻进（１）开始钻孔时保持钻锥稳定，应采用小冲程，慢速，使初开孔坚实，坚直能起导向作用，避免碰撞护筒，钻锥在孔中能保持坚直稳定时，可适当加速钻进。（２）钻进过程中，随时注意孔内水压差，以防止产生涌沙。孔中泥浆随时进行检查，保持各项指标符合要求，不因泥浆过浓影响进度，过稀易于塌孔。（３）钻进时及时填写钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。连续三班作业，根据钻进感觉和快慢情况以及取样分析判明地层变化。（４）因故停钻时，孔口应护盖，严禁钻锥留在孔内，以防埋钻。（５）在钻孔排渣、提钻、除土或因故停钻时，应保持孔内有规定的水头和符合要求的泥浆密度、粘度以防坍孔。６、检孔（１）钻进中应用检孔器检孔，检孔器用钢筋笼做成，其外径等于设计孔径，长度等于设计孔径的４－６倍，按要求检查钻进中和终孔的孔径。（２）采用适当的器具及时检查孔的中心位置、孔径、孔深、倾斜度、孔内沉淀层厚度，各项技术指标超过允许偏差时，要认真研究处理。７、清孔（１）检孔完成后，立即进行清孔。（２）根据钻进配备条件，可采用掏渣清孔法、抽浆清孔法、喷射清孔法，不论采用何种清孔法，在清孔排渣时必须保持孔内水头，并不宜过猛过快，防止坍孔底及孔上涌。（３）清孔达到孔底沉淀厚度符合标准，泥浆含量减少到符合要求为止。８、下钢筋笼（１）按设计要求制做钢筋笼，顶端设置吊环，在骨架主筋外侧设置控制保护层厚度的砼块。（２）清孔结束应及时将钢筋笼准确地吊装（焊接）就位在钻孔中，并牢固稳定。９、下砼导管（１）按桩孔深度准备足够长度的砼灌注导管，管径在２５－３５ｃｍ之间，使用前进行试拼，密封检查试验，保证导管和接口严密、牢固、拆卸方便。（２）导管上口设置储料槽和漏斗，在灌注末期，漏斗底口高出井孔水面或桩顶的必须高度，不宜小于４－６米，或采用算式：ｈｃ≥（Ｐｏ＋ｒｗＨｗ）／ｒｗ式中：ｈｃ－－井孔砼面以上，导管内砼土柱（计算至漏斗底口）高度（ｍ）Ｈｗ－－井孔内砼面以上，水或泥浆深度（ｍ）ｒｃ－－砼拌和物的容重（ＫＮ／ｍ３）ｒｗ－－井孔内水或泥浆容重（ＫＮ／ｍ３）Ｐｏ－－使导管内砼下落至导管底并将导管外的砼顶升时所需的超压力采用１００－１５０ＭＰａ，桩径１ｍ左右时取低限，２ｍ左右时取高限。（３）导管底位于桩孔中央，灌砼前进行升降试验，并稳定导管使导管底端至钻孔底间隙在２５－４０ｃｍ距离。（４）安装好储料槽、漏斗、导管后，在漏斗底部放合页挡板，以便用剪球使用。１０、水下砼配制（１）配制砼所用材料应符合下列要求：Ａ、采用水泥的初凝时间不宜早于2.5小时，水泥的标号不宜低于325号。Ｂ、粗骨料宜优先选用卵石，如采用碎石，宜适当增加含沙率，骨料最大粒径不应大于导管内径的１／６－１／８和钢筋最小净距的１／４，同时不应大于４０ｍｍ。Ｃ、细骨...
