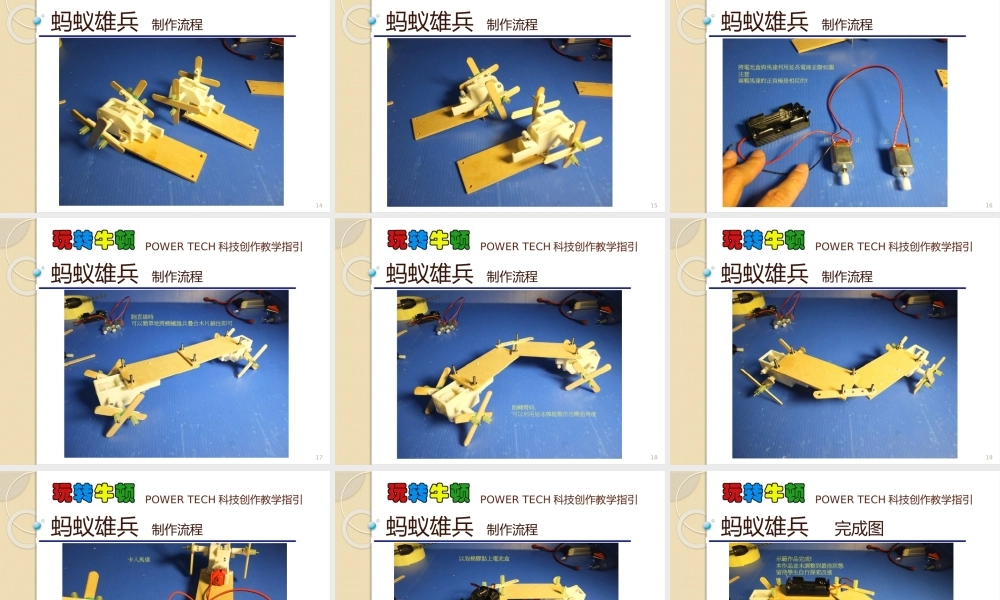

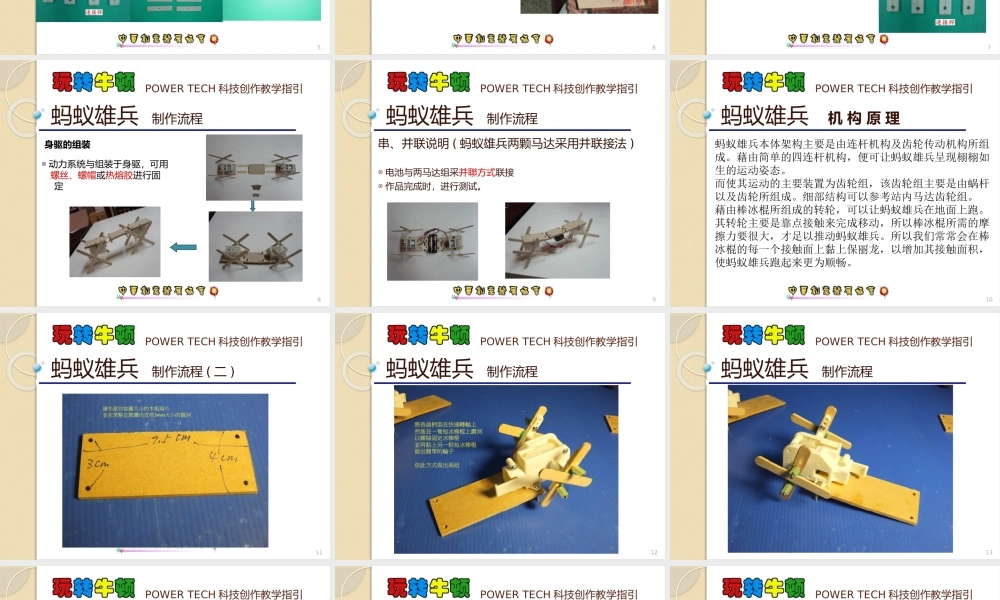

1POWER TECH 科技创作教学指引蚂蚁雄兵2POWER TECH 科技创作教学指引蚂蚁雄兵 尺 寸 规 格 ( 备注 : 所有的尺寸单位为cm)车 身 连 杆 及 车 轮3POWER TECH 科技创作教学指引蚂蚁雄兵 尺 寸 规 格 ( 备注 : 所有的尺寸单位为cm)车 身 尺 寸4POWER TECH 科技创作教学指引蚂蚁雄兵 尺 寸 规 格 ( 备注 : 所有的尺寸单位为 cm)车 轮 造 型 结 构5POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程尺寸规划◎ 设计脚部、脚底、身躯的 基本尺寸及 造型6POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程基本工法 - 锯切◎ 检查锯条是否牢固并松緊适中◎ 锯条斜口方向为锯切方向（切 割时施力）◎ 锯切角度（锯条与木板角度） 以约 90 度。◎ 锯条卡在木板中或切割方向有 大幅度改变时， 仅需将线锯上 下移动多次即可。7POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程基本工法 - 钻孔◎ 锯切完成后，可用砂纸磨平◎ 钻削方向：顺時针方向為进 刀，反时针方向為退刀。 （身躯、连接杆、脚） 8POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程身驱的组装◎ 动力系统与组装于身驱，可用 螺丝、螺帽或热熔胶进行固 定9POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程串、并联说明 ( 蚂蚁雄兵两颗马达采用并联接法 )◎ 电池与两马达组采并聯方式联接◎ 作品完成时，进行测试。10POWER TECH 科技创作教学指引蚂蚁雄兵 机 构 原 理蚂蚁雄兵本体架构主要是由连杆机构及齿轮传动机构所组成。藉由简单的四连杆机构，便可让蚂蚁雄兵呈现栩栩如生的运动姿态。而使其运动的主要装置为齿轮组，该齿轮组主要是由蜗杆以及齿轮所组成。细部结构可以参考站内马达齿轮组。藉由棒冰棍所组成的转轮，可以让蚂蚁雄兵在地面上跑。其转轮主要是靠点接触来完成移动，所以棒冰棍所需的摩擦力要很大，才足以推动蚂蚁雄兵。所以我们常常会在棒冰棍的每一个接触面上黏上保丽龙，以增加其接触面积，使蚂蚁雄兵跑起来更为顺畅。11POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程 ( 二 )12POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程13POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程14POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程15POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程16POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程17POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程18POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程19POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程20POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程21POWER TECH 科技创作教学指引蚂蚁雄兵 制作流程22POWER TECH 科技创作教学指引蚂蚁雄兵 完成图
