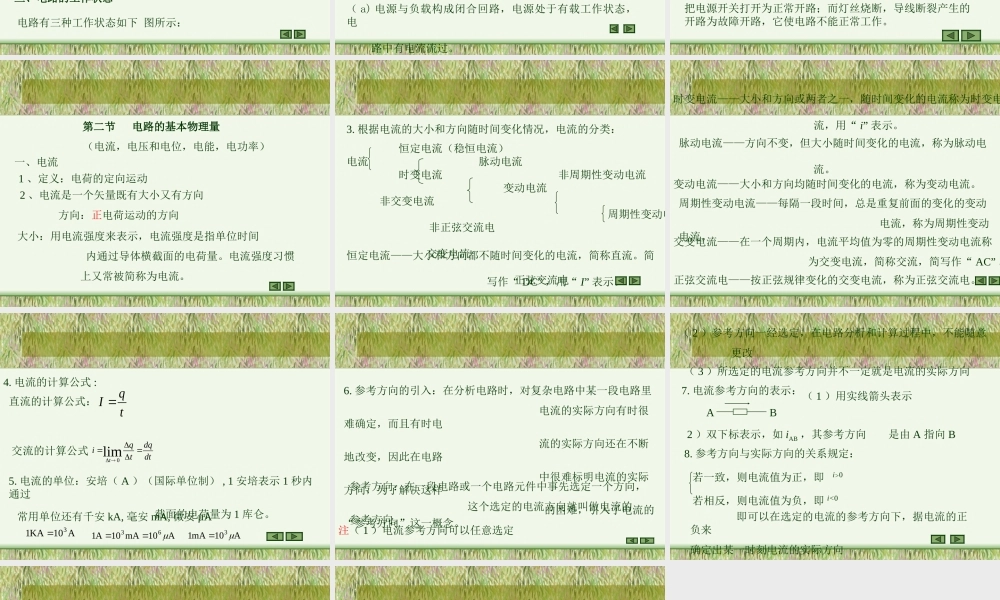

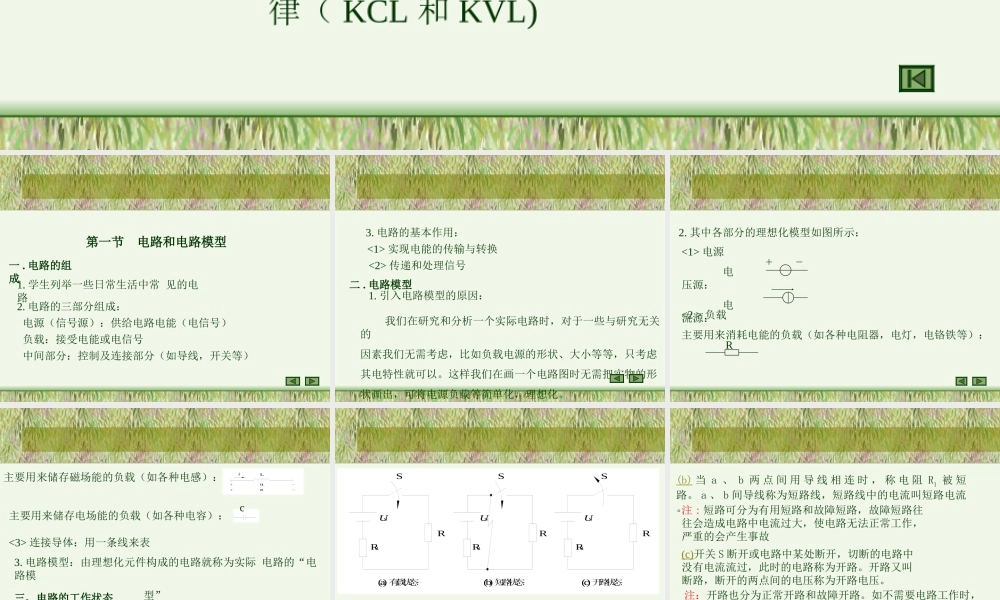

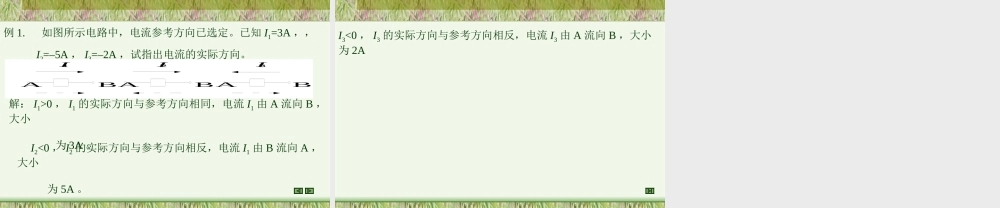

第一章 电路的基本概念和基本定律本章学习的主要内容：1. 电路的基本组成和模型2. 电路的基本物理量：电流，电压，电能和电功率3. 电路的基本定律：欧姆定律，基尔霍夫定 律（ KCL 和 KVL)第一节 电路和电路模型一 . 电路的组成1. 学生列举一些日常生活中常 见的电路2. 电路的三部分组成： 电源（信号源）：供给电路电能（电信号） 负载：接受电能或电信号 中间部分：控制及连接部分（如导线，开关等）3. 电路的基本作用：二 . 电路模型<1> 实现电能的传输与转换<2> 传递和处理信号 我们在研究和分析一个实际电路时，对于一些与研究无关的因素我们无需考虑，比如负载电源的形状、大小等等，只考虑其电特性就可以。这样我们在画一个电路图时无需把实物的形状画出，可将电源负载等简单化，理想化。1. 引入电路模型的原因：2. 其中各部分的理想化模型如图所示：<1> 电源 电压源： 电流源：<2 > 负载主要用来消耗电能的负载（如各种电阻器，电灯，电铬铁等）：R<3> 连接导体：用一条线来表3. 电路模型：由理想化元件构成的电路就称为实际 电路的“电路模 型”三、电路的工作状态电路有三种工作状态如下 图所示：主要用来储存电场能的负载（如各种电容）：主要用来储存磁场能的负载（如各种电感）：c++-eLiuLL-(b) 短路状态R(a) 有载状态R0R0USSUSRR(c) 开路状态R0SSUS（ a) 电源与负载构成闭合回路，电源处于有载工作状态，电 路中有电流流过。(b) 当 a 、 b 两 点 间 用 导 线 相 连 时 ， 称 电 阻 R1 被 短路。 a 、 b 间导线称为短路线，短路线中的电流叫短路电流。注 : 短路可分为有用短路和故障短路，故障短路往往会造成电路中电流过大，使电路无法正常工作，严重的会产生事故(c)开关 S 断开或电路中某处断开，切断的电路中没有电流流过，此时的电路称为开路。开路又叫断路，断开的两点间的电压称为开路电压。注：开路也分为正常开路和故障开路。如不需要电路工作时，把电源开关打开为正常开路；而灯丝烧断，导线断裂产生的开路为故障开路，它使电路不能正常工作。第二节 电路的基本物理量 （电流，电压和电位，电能，电功率）一、电流1 、定义：电荷的定向运动2 、电流是一个矢量既有大小又有方向 方向：正电荷运动的方向 大小：用电流强度来表示，电流强度是指单位时间 内通过导体横截面的电荷量。电流强度习惯 上又常被简称为电流。3. 根据电流的大小和方向随...
