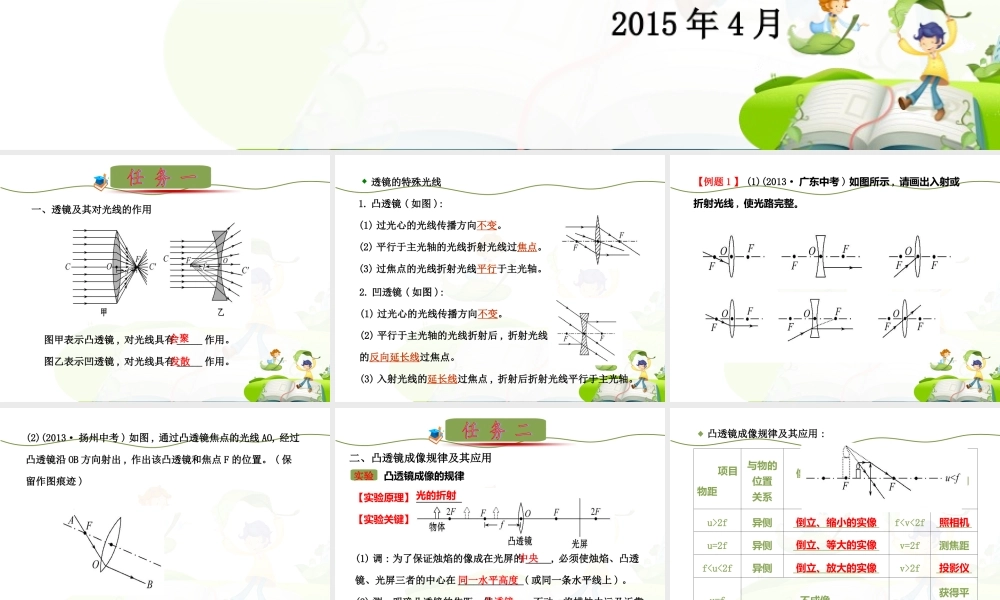

复习:透镜及其应用人民教育出版社八年级上册湖南省株洲市天元区雷打石学校:刘芝叶2015 年 4 月一、透镜及其对光线的作用 图甲表示凸透镜 , 对光线具有 _____ 作用。 图乙表示凹透镜 , 对光线具有 _____ 作用。会聚发散 透镜的特殊光线 1. 凸透镜 ( 如图 ):(1) 过光心的光线传播方向不变。(2) 平行于主光轴的光线折射光线过焦点。(3) 过焦点的光线折射光线平行于主光轴。2. 凹透镜 ( 如图 ):(1) 过光心的光线传播方向不变。(2) 平行于主光轴的光线折射后 , 折射光线的反向延长线过焦点。(3) 入射光线的延长线过焦点 , 折射后折射光线平行于主光轴。【例题 1 】 (1)(2013· 广东中考 ) 如图所示 , 请画出入射或折射光线 , 使光路完整。(2)(2013· 扬州中考 ) 如图 , 通过凸透镜焦点的光线 AO, 经过凸透镜沿 OB 方向射出 , 作出该凸透镜和焦点 F 的位置。 ( 保留作图痕迹 )二、凸透镜成像规律及其应用实验 凸透镜成像的规律【实验原理】 _________【实验关键】光的折射(1) 调 : 为了保证烛焰的像成在光屏的 _____, 必须使烛焰、凸透镜、光屏三者的中心在 _____________( 或同一条水平线上 ) 。(2) 测 : 明确凸透镜的焦距 , 使 _______ 不动 , 将蜡烛由远及近靠近凸透镜 , 移动 _____, 直到上面呈现清晰的像。中央同一水平高度凸透镜光屏 凸透镜成像规律及其应用 :项目物距与物的位置关系像的特点 ( 正倒、大小、虚实 ) 像距 应用u>2f异侧_________________f2f_______u=f不成像获得平行光束u
