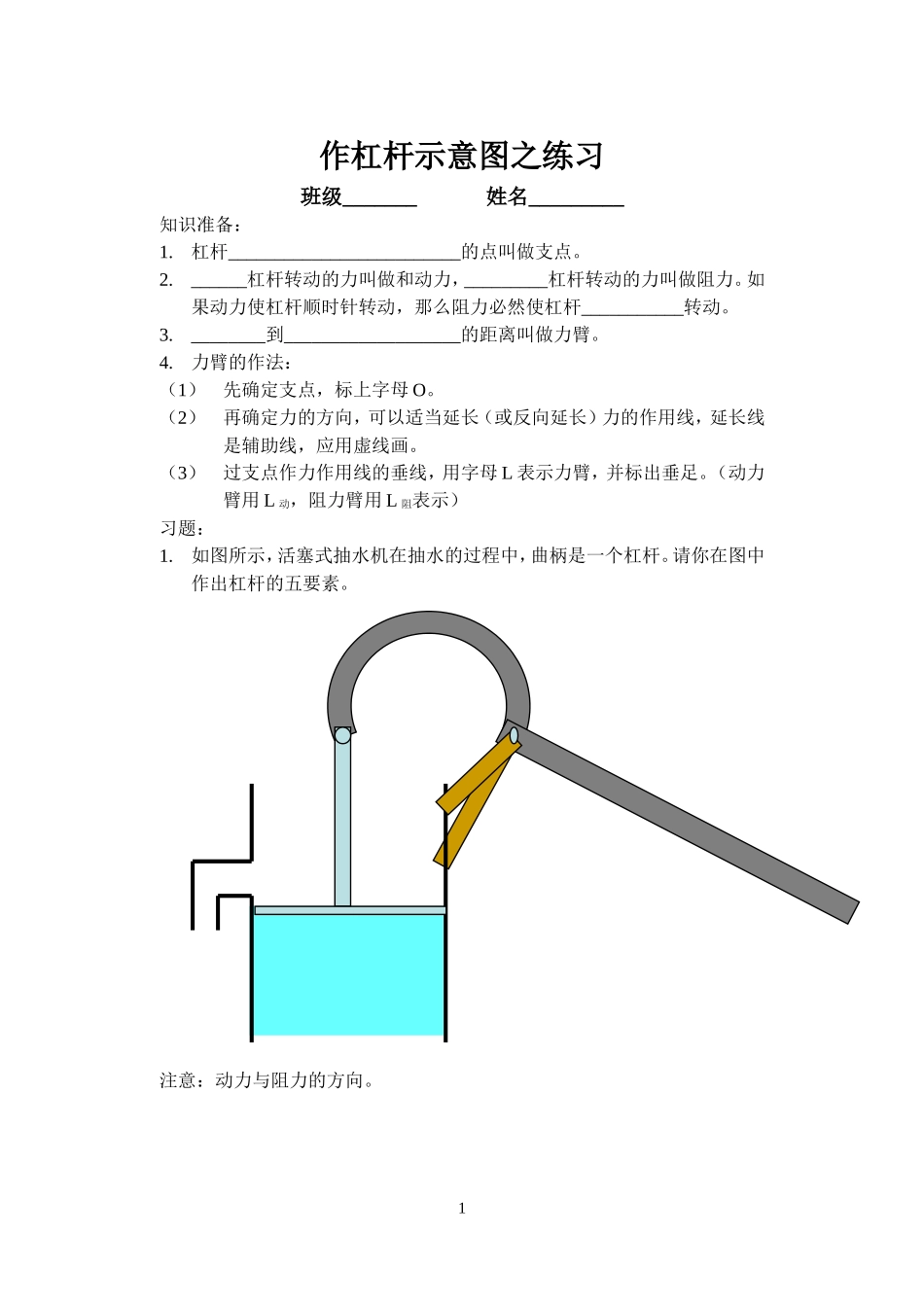

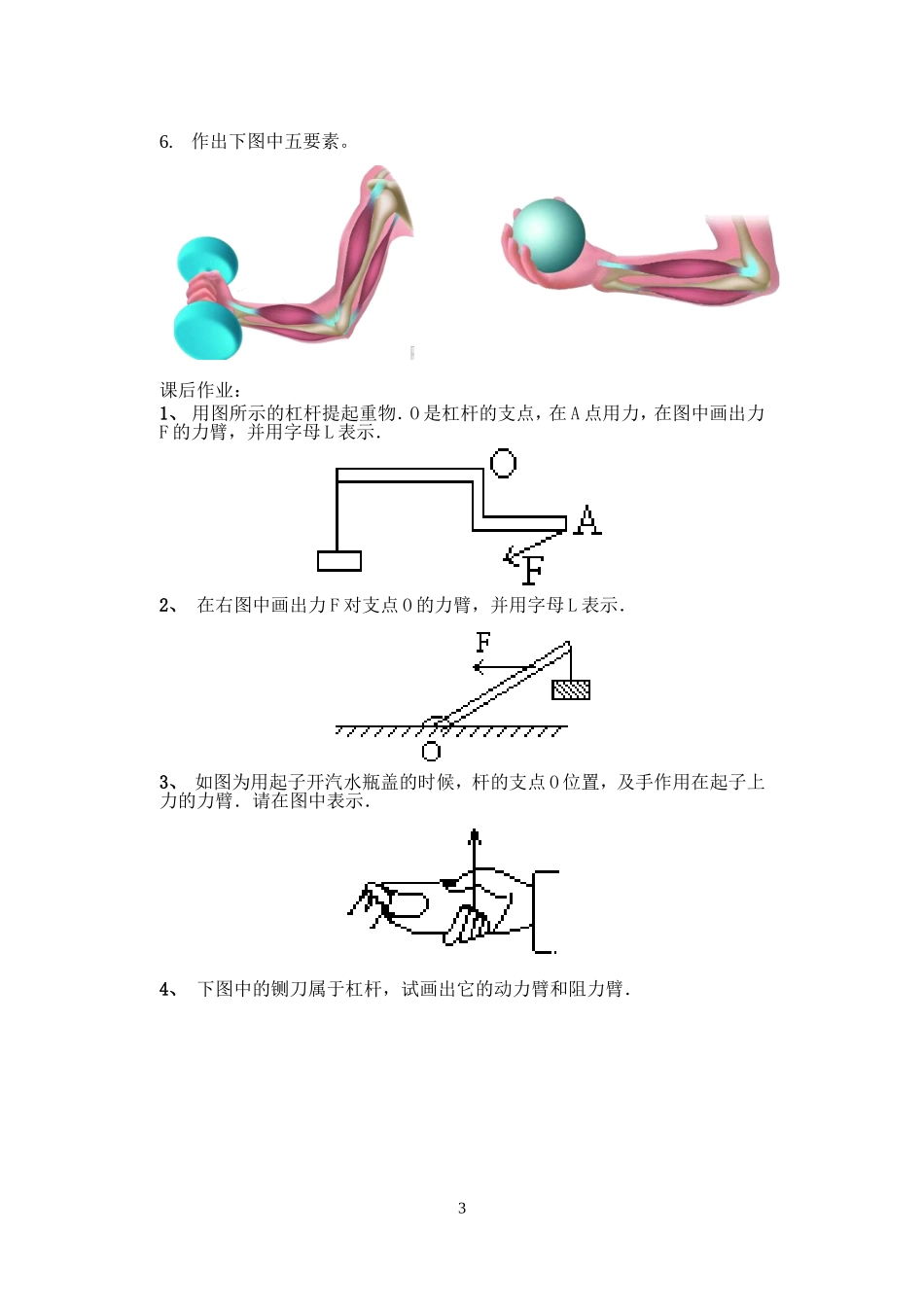

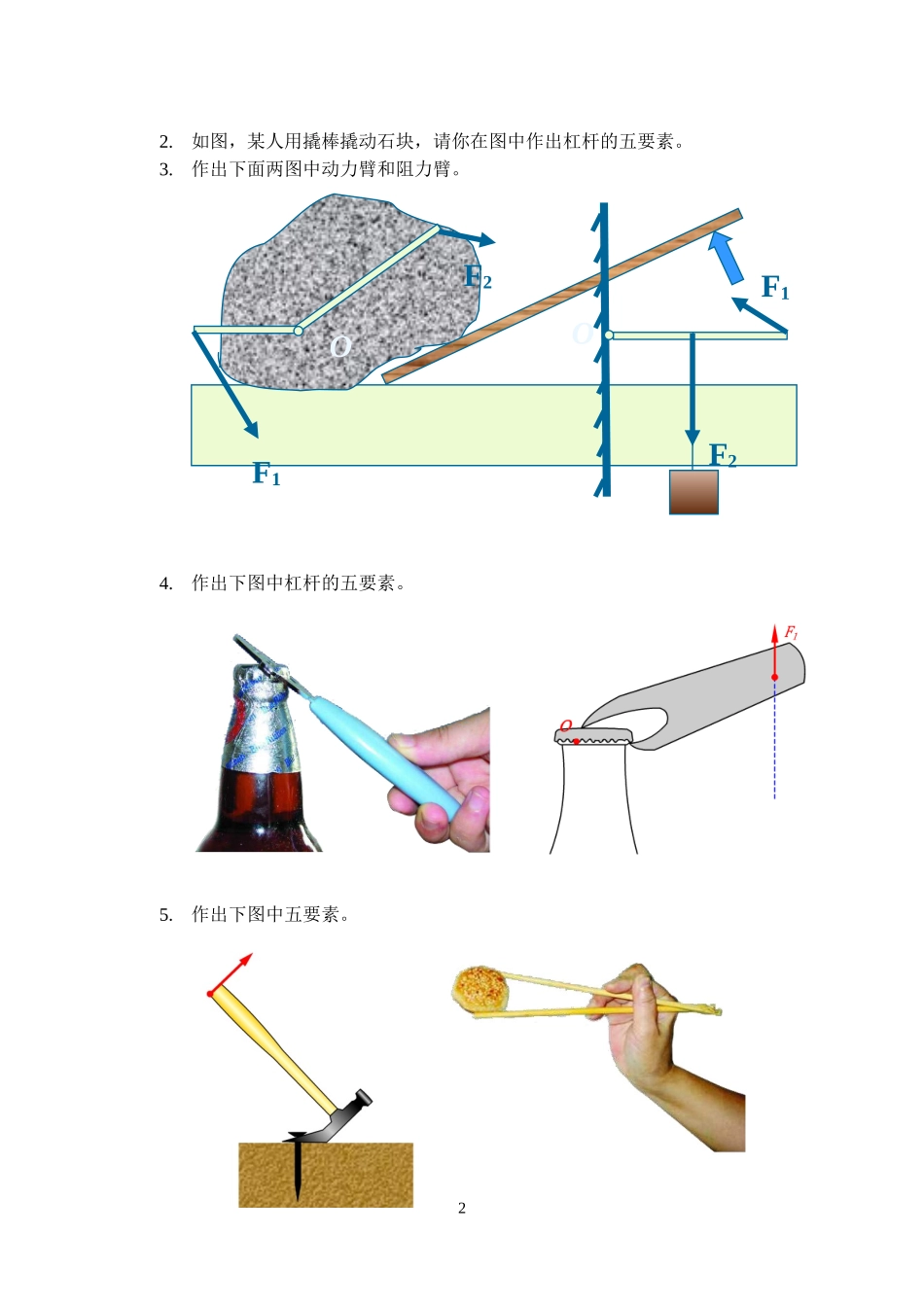

作杠杆示意图之练习班级_______ 姓名_________知识准备：1.杠杆_________________________的点叫做支点。2.______杠杆转动的力叫做和动力，_________杠杆转动的力叫做阻力。如果动力使杠杆顺时针转动，那么阻力必然使杠杆___________转动。3.________到___________________的距离叫做力臂。4.力臂的作法：（1）先确定支点，标上字母 O。（2）再确定力的方向，可以适当延长（或反向延长）力的作用线，延长线是辅助线，应用虚线画。（3）过支点作力作用线的垂线，用字母 L 表示力臂，并标出垂足。（动力臂用 L 动，阻力臂用 L 阻表示）习题：1.如图所示，活塞式抽水机在抽水的过程中，曲柄是一个杠杆。请你在图中作出杠杆的五要素。注意：动力与阻力的方向。12.如图，某人用撬棒撬动石块，请你在图中作出杠杆的五要素。3.作出下面两图中动力臂和阻力臂。4.作出下图中杠杆的五要素。5.作出下图中五要素。2F1F2OF1F2O6.作出下图中五要素。课后作业：1、 用图所示的杠杆提起重物．O 是杠杆的支点，在 A 点用力，在图中画出力F 的力臂，并用字母 L 表示．2、 在右图中画出力 F 对支点 O 的力臂，并用字母 L 表示．3、 如图为用起子开汽水瓶盖的时候，杆的支点 O 位置，及手作用在起子上力的力臂．请在图中表示．4、 下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．35、 用道钉撬来撬铁路枕木上的道钉，O 是支点，在图中作出它的动力臂和阻力臂．6.判断是非（1）杠杆都是直的。---------------------------------------------------------------（ ）（2）支点一定在动力和阻力作用点之间。---------------------------------（ ）（3）动力和阻力的方向一定是相反的。-----------------------------------（ ）（4）对于同一杠杆，当力的方向改变时，其力臂也可能会随之改变。（ ）（5）当力的方向通过支点，其力臂为零。----------------------------------（ ）（6）同一件工具，按不同方法使用时，有时是杠杆，有时不是杠杆。（ ）（7）一个杠杆不能同时有两个支点，但可以有两个动力或阻力。--（ ）4
