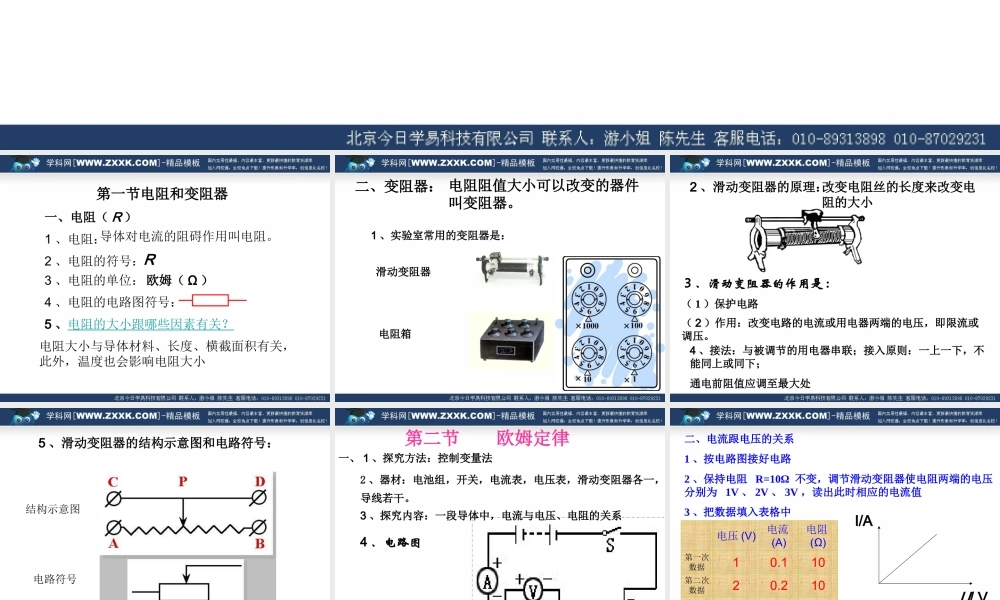

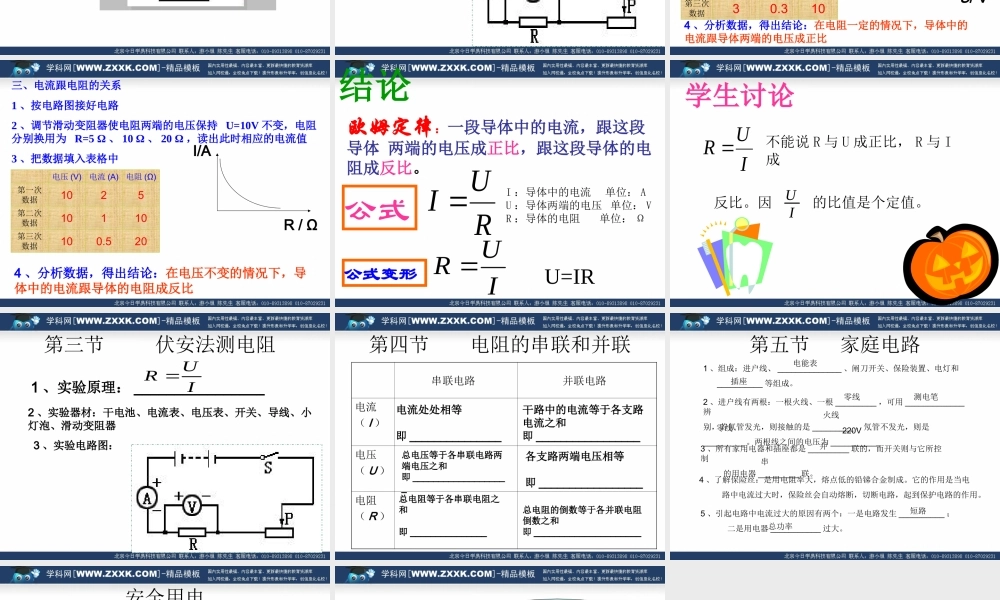

第十四章 探究电路复习 一、电阻( R )导体对电流的阻碍作用叫电阻。1 、电阻:2 、电阻的符号:R3 、电阻的单位:欧姆( Ω )4 、电阻的电路图符号:5 、电阻的大小跟哪些因素有关?电阻大小与导体材料、长度、横截面积有关,此外,温度也会影响电阻大小第一节电阻和变阻器 二、变阻器: 电阻阻值大小可以改变的器件叫变阻器。1 、实验室常用的变阻器是:滑动变阻器电阻箱 2 、滑动变阻器的原理:改变电阻丝的长度来改变电阻的大小3 、滑动变阻器的作用是 :( 1 )保护电路( 2 )作用:改变电路的电流或用电器两端的电压,即限流或调压。4 、接法:与被调节的用电器串联;接入原则:一上一下,不能同上或同下;通电前阻值应调至最大处 5 、滑动变阻器的结构示意图和电路符号:结构示意图电路符号 第二节 欧姆定律 4 、电路图一、 1 、探究方法:控制变量法2 、器材:电池组,开关,电流表,电压表,滑动变阻器各一,导线若干。3 、探究内容:一段导体中,电流与电压、电阻的关系 二、电流跟电压的关系1 、按电路图接好电路2 、保持电阻 R=10Ω 不变,调节滑动变阻器使电阻两端的电压分别为 1V 、 2V 、 3V ,读出此时相应的电流值3 、把数据填入表格中4 、分析数据,得出结论:在电阻一定的情况下,导体中的电流跟导体两端的电压成正比电压 (V)电流(A)电阻(Ω)第一次数据10.110第二次数据20.210第三次数据30.310I/AU/ V 三、电流跟电阻的关系1 、按电路图接好电路2 、调节滑动变阻器使电阻两端的电压保持 U=10V 不变,电阻分别换用为 R=5 Ω 、 10 Ω 、 20 Ω ,读出此时相应的电流值3 、把数据填入表格中4 、分析数据,得出结论:在电压不变的情况下,导体中的电流跟导体的电阻成反比I/AR / Ω电压 (V)电流 (A)电阻 (Ω)第一次数据1025第二次数据10110第三次数据100.520 欧姆定律:一段导体中的电流,跟这段导体 两端的电压成正比,跟这段导体的电阻成反比。结论公式RUI I :导体中的电流单位: AU :导体两端的电压 单位: VR :导体的电阻单位: Ω公式变形 IUR U=IR 学生讨论 IUR IU不能说 R 与 U 成正比, R 与 I成的比值是个定值。反比。因 第三节 伏安法测电阻 1 、实验原理: ________________ 2 、实验器材:干电池、电流表、电压表、开关、导线、小灯泡、滑动变阻器 3 、实验电路图:IUR 第四节 电阻的串联和并...
