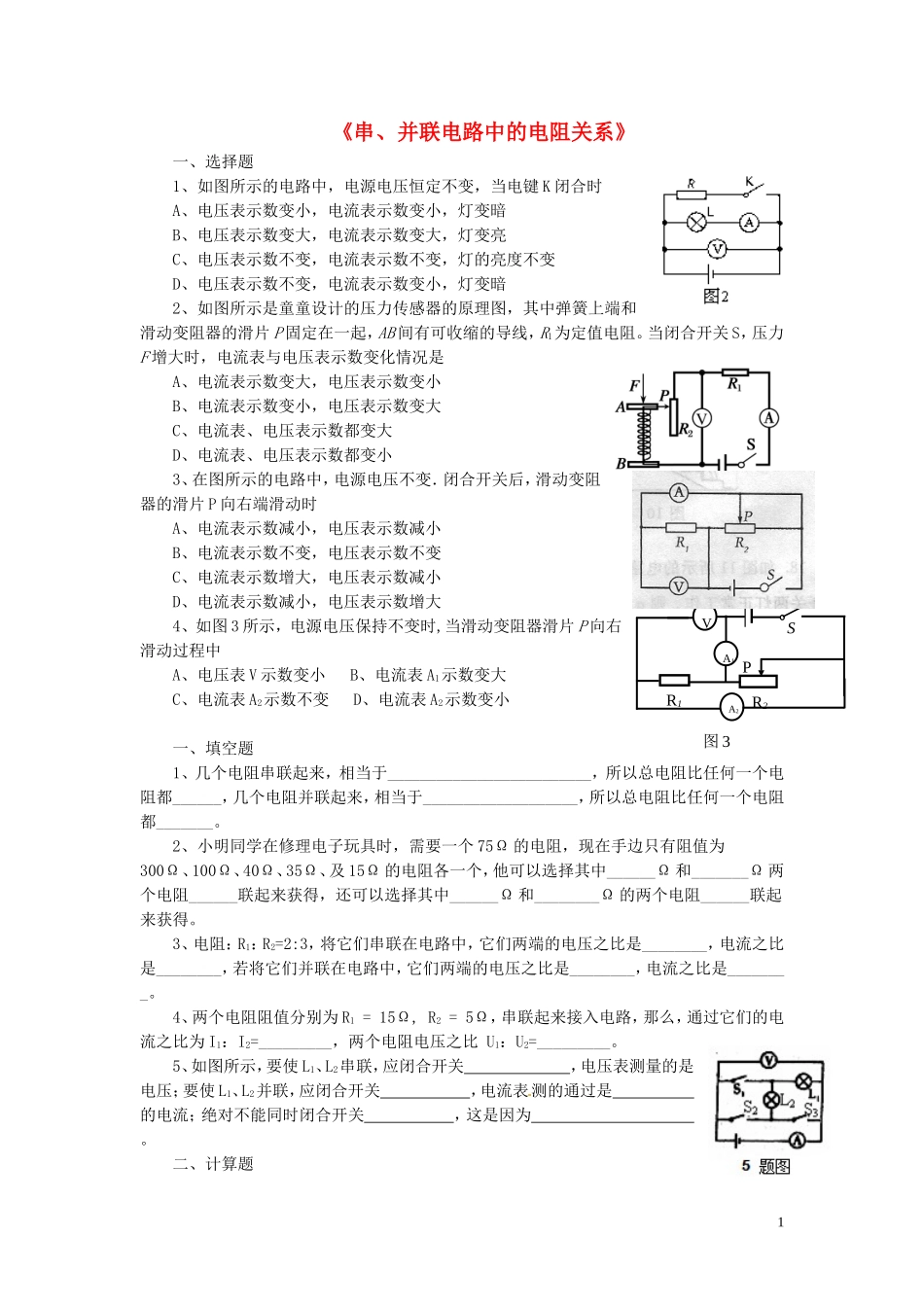

《串、并联电路中的电阻关系》一、选择题1、如图所示的电路中，电源电压恒定不变，当电键 K 闭合时A、电压表示数变小，电流表示数变小，灯变暗B、电压表示数变大，电流表示数变大，灯变亮C、电压表示数不变，电流表示数不变，灯的亮度不变D、电压表示数不变，电流表示数变小，灯变暗2、如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片 P 固定在一起，AB 间有可收缩的导线，R1为定值电阻。当闭合开关 S，压力F 增大时，电流表与电压表示数变化情况是A、电流表示数变大，电压表示数变小B、电流表示数变小，电压表示数变大C、电流表、电压表示数都变大D、电流表、电压表示数都变小3、在图所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片 P 向右端滑动时A、电流表示数减小，电压表示数减小 B、电流表示数不变，电压表示数不变C、电流表示数增大，电压表示数减小 D、电流表示数减小，电压表示数增大4、如图 3 所示，电源电压保持不变时,当滑动变阻器滑片 P 向右滑动过程中 A、电压表 V 示数变小 B、电流表 A1示数变大C、电流表 A2示数不变 D、电流表 A2示数变小一、填空题 1、几个电阻串联起来，相当于_________________________，所以总电阻比任何一个电阻都______，几个电阻并联起来，相当于___________________，所以总电阻比任何一个电阻都_______。2、小明同学在修理电子玩具时，需要一个 75Ω 的电阻，现在手边只有阻值为300Ω、100Ω、40Ω、35Ω、及 15Ω 的电阻各一个，他可以选择其中______Ω 和_______Ω 两个电阻______联起来获得，还可以选择其中______Ω 和________Ω 的两个电阻______联起来获得。3、电阻：R1：R2=2:3，将它们串联在电路中，它们两端的电压之比是________，电流之比是________，若将它们并联在电路中，它们两端的电压之比是________，电流之比是________。4、两个电阻阻值分别为 R1 = 15Ω, R2 = 5Ω，串联起来接入电路，那么，通过它们的电流之比为 I1：I2=_________，两个电阻电压之比 U1：U2=_________。5、如图所示，要使 L1、L2串联，应闭合开关 ，电压表测量的是 电压；要使 L1、L2并联，应闭合开关 ，电流表测的通过是 的电流；绝对不能同时闭合开关 ，这是因为 。二、计算题1图5SR1A2A1VPR2图 31、如图所示，电阻 R1=12 欧。电键 SA 断开时， 通过的电流为 0.3 安；电键 SA 闭合时，电流表的示数为 0.5 安。...
