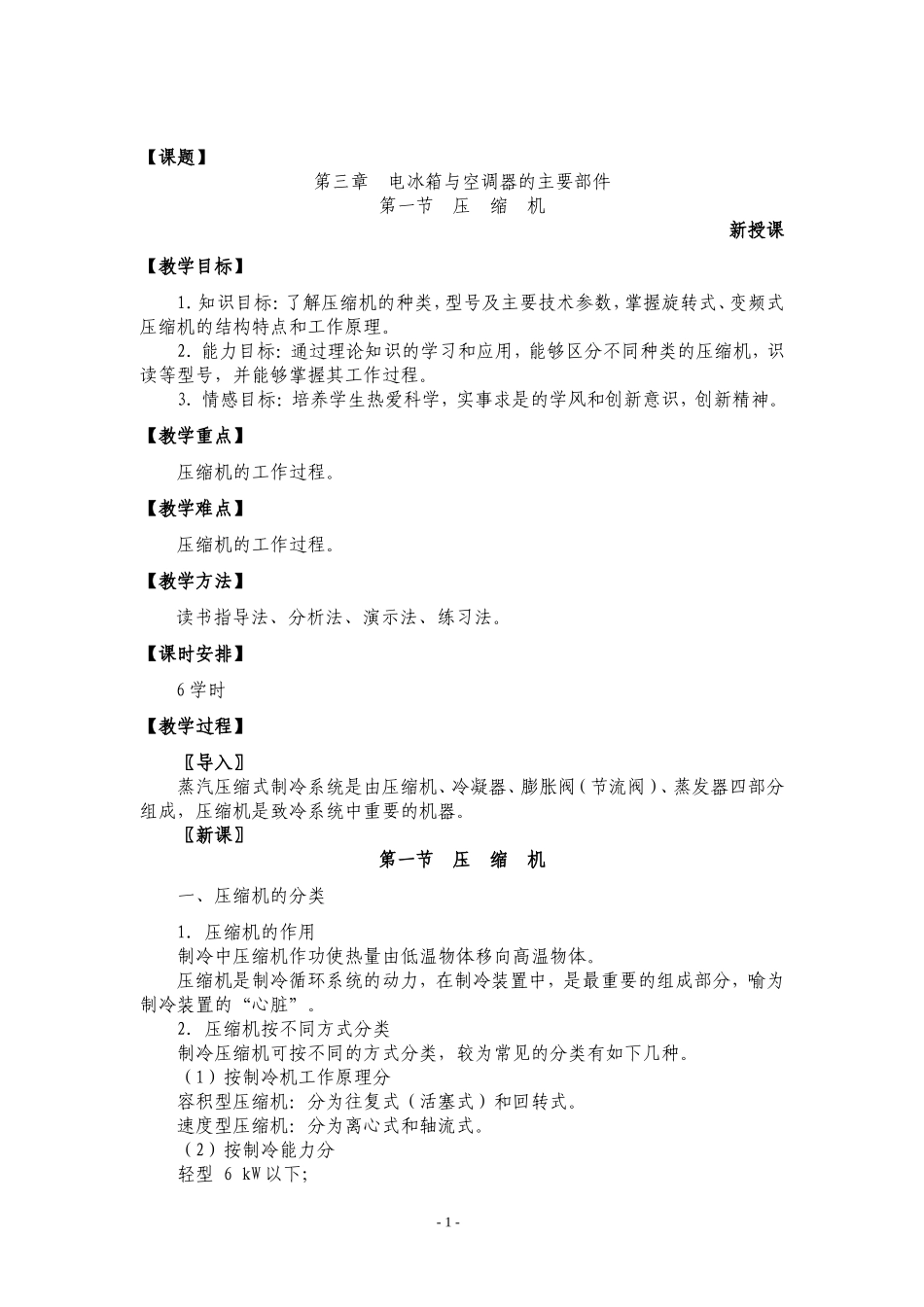

【课题】第三章 电冰箱与空调器的主要部件第一节 压 缩 机新授课【教学目标】1．知识目标：了解压缩机的种类，型号及主要技术参数，掌握旋转式、变频式压缩机的结构特点和工作原理。2．能力目标：通过理论知识的学习和应用，能够区分不同种类的压缩机，识读等型号，并能够掌握其工作过程。3．情感目标：培养学生热爱科学，实事求是的学风和创新意识，创新精神。【教学重点】压缩机的工作过程。【教学难点】压缩机的工作过程。【教学方法】读书指导法、分析法、演示法、练习法。【课时安排】6 学时【教学过程】〖导入〗蒸汽压缩式制冷系统是由压缩机、冷凝器、膨胀阀（节流阀）、蒸发器四部分组成，压缩机是致冷系统中重要的机器。〖新课〗第一节 压 缩 机一、压缩机的分类1．压缩机的作用制冷中压缩机作功使热量由低温物体移向高温物体。压缩机是制冷循环系统的动力，在制冷装置中，是最重要的组成部分，喻为制冷装置的“心脏”。2．压缩机按不同方式分类制冷压缩机可按不同的方式分类，较为常见的分类有如下几种。（1）按制冷机工作原理分容积型压缩机：分为往复式（活塞式）和回转式。速度型压缩机：分为离心式和轴流式。（2）按制冷能力分轻型 6 kW 以下；- 1 -小型 6 ~ 58 kW；中型 58 ~ 464 kW；大型 464 kW 以上。（3）按采用的制冷剂种类分氟利昂制冷压缩机 以氟利昂为制冷剂。氨制冷压缩机 以氨为制冷剂。无氟制冷压缩机 R123、R134 等新型制冷剂。（4）按压缩级数分单级压缩机 制冷剂从蒸发压力（低压）至冷凝压力（高压）只经过一次压缩适用压缩比不大的场合。双极（或多级）压缩机 制冷剂从蒸发压力（低压）至冷凝压力（高压）经两次或多次压缩，适用于压缩比大、蒸发温度低的制冷系统。（5）按压缩机气缸数目分单缸压缩机 有一只活塞气缸；双缸压缩机 两只活塞气缸；多缸压缩机 气缸数量在 3 个以上，可以是 3 缸、4 缸、6 缸、8 和 16 缸等。单缸和双缸压缩机常为立式或卧式；多缸压缩机大都采用角度式，如 V 型等（6）按气缸布置形式分立式（Z 型） 立式压缩机的各气缸轴线相互垂直。卧式 卧式压缩机的气缸轴线水平布置。角度式 压缩机的气缸轴线呈一定的倾斜角度排列，多为 V 型（气缸中心线与铅垂线的夹角小于 90°）、W 型（气缸中心线与铅垂线的夹角为 60°）和 S 型（S表示扇形，气缸中心线与铅垂线的夹角为 45°）等。压缩机气缸布置形式如图所示。（7）按压缩机外壳...
