《14.3-欧姆定律的应用》课件1VIP专享VIP免费

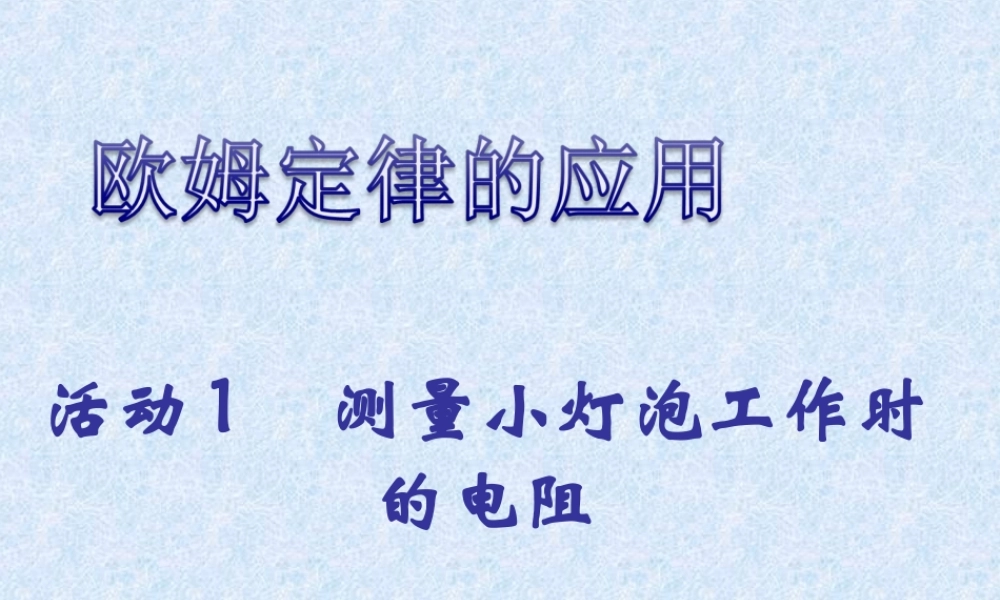

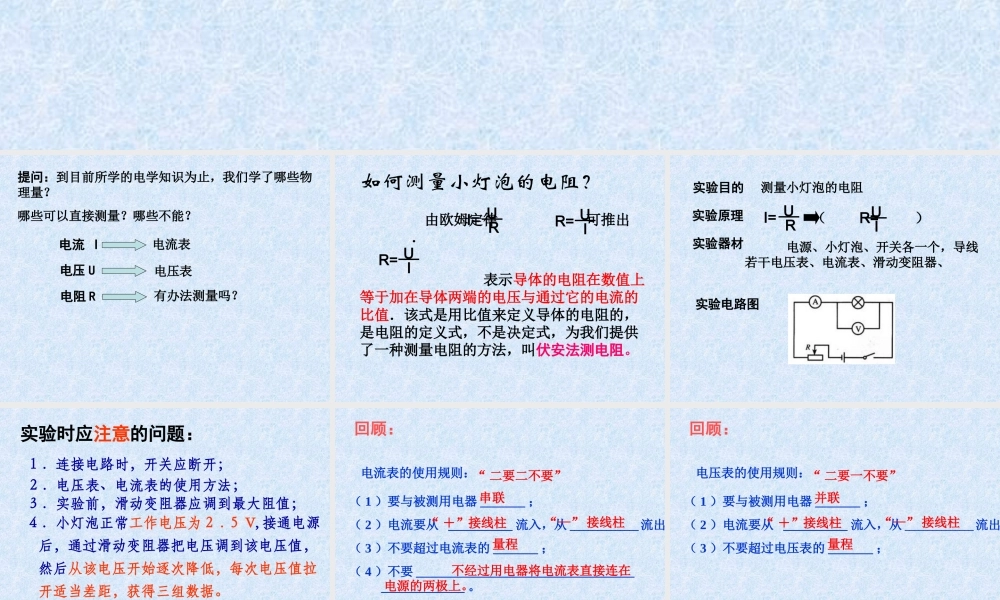

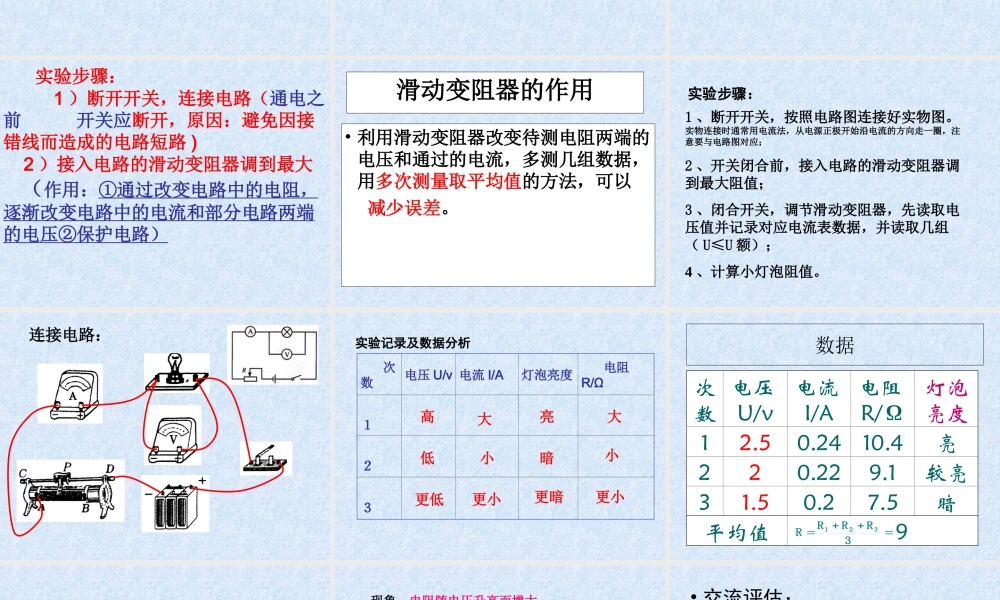

活动 1 测量小灯泡工作时的电阻提问：到目前所学的电学知识为止，我们学了哪些物理量？电流 I电压 U电阻 R哪些可以直接测量？哪些不能？有办法测量吗？电流表电压表如何测量小灯泡的电阻？ 由欧姆定律 可推出 ． 表示导体的电阻在数值上等于加在导体两端的电压与通过它的电流的比值．该式是用比值来定义导体的电阻的，是电阻的定义式，不是决定式，为我们提供了一种测量电阻的方法，叫伏安法测电阻。R= UIUI= RR= UI实验目的 电源、小灯泡、开关各一个，导线若干电压表、电流表、滑动变阻器、实验电路图测量小灯泡的电阻实验原理实验器材UI= R（ R= ）UI实验时应注意的问题：１．连接电路时，开关应断开；２．电压表、电流表的使用方法；３．实验前，滑动变阻器应调到最大阻值；４．小灯泡正常工作电压为２ . ５ V, 接通电源后，通过滑动变阻器把电压调到该电压值，然后从该电压开始逐次降低，每次电压值拉开适当差距，获得三组数据。（ 1 ）要与被测用电器 _______ ；（ 2 ）电流要从 __________ 流入，从 _______________ 流出；（ 3 ）不要超过电流表的 _______ ；（ 4 ）不要 __________________________________ _____________ 。串联“ ＋”接线柱“—” 接线柱量程 不经过用电器将电流表直接连在电源的两极上。 “ 二要二不要”回顾： 电流表的使用规则：（ 1 ）要与被测用电器 _______ ；（ 2 ）电流要从 __________ 流入，从 _______________ 流出；（ 3 ）不要超过电压表的 _______ ；并联“ ＋”接线柱“—” 接线柱量程“ 二要一不要”回顾： 电压表的使用规则： 实验步骤： 1 ）断开开关，连接电路（通电之前 开关应断开，原因：避免因接错线而造成的电路短路 ) 2 ）接入电路的滑动变阻器调到最大 （作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压②保护电路）滑动变阻器的作用• 利用滑动变阻器改变待测电阻两端的电压和通过的电流，多测几组数据，用多次测量取平均值的方法，可以 减少误差。1 、断开开关，按照电路图连接好实物图。 实物连接时通常用电流法，从电源正极开始沿电流的方向走一圈，注意要与电路图对应；2 、开关闭合前，接入电路的滑动变阻器调到最大阻值；3 、闭合开关，调节滑动变阻器，先读取电压值并记录对应电流表数据，并读取几组（ U≤U 额）；4 、计算小灯泡阻值。 实验步骤：连接电路： 次数...
