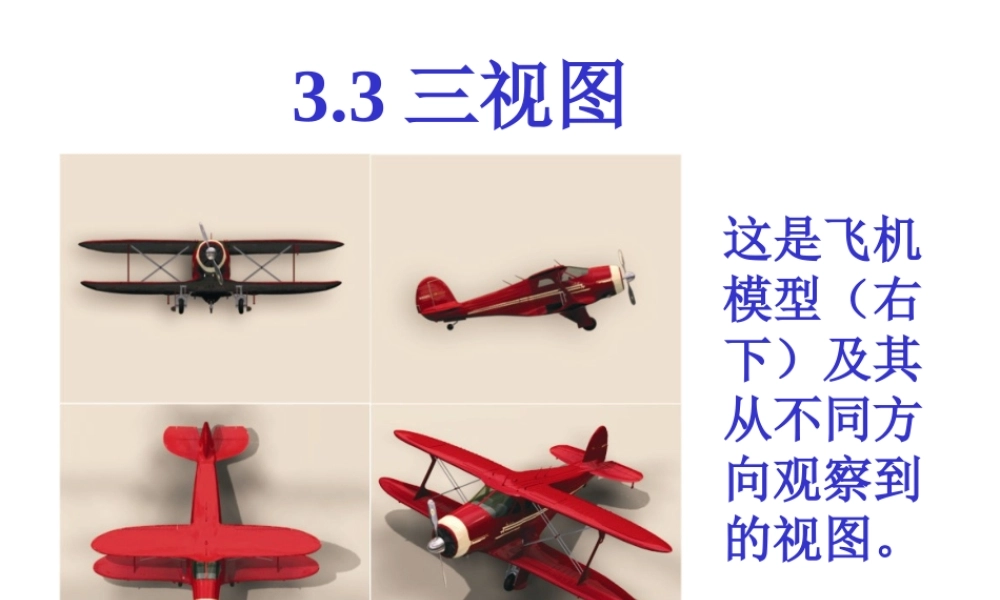

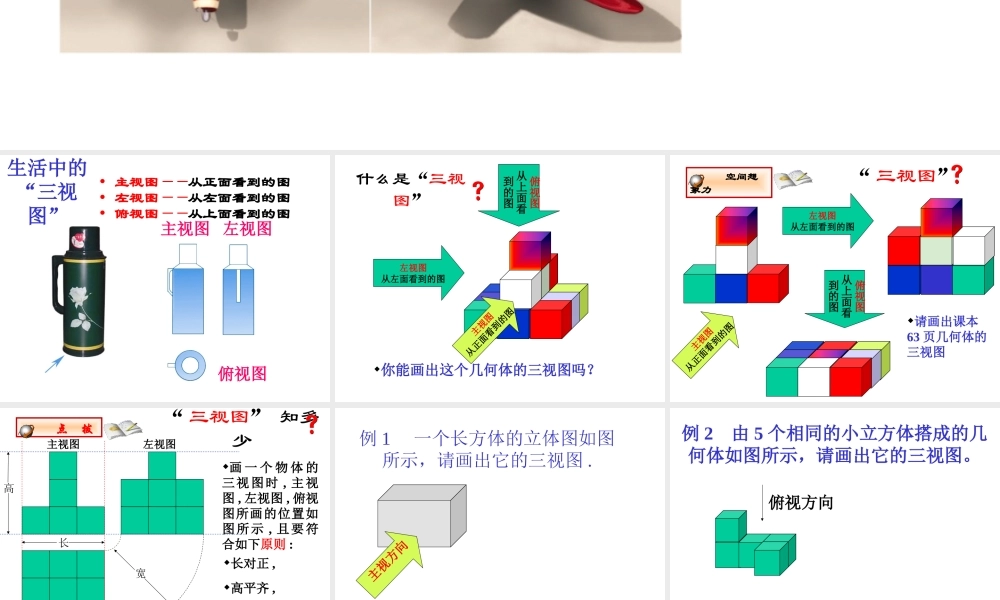

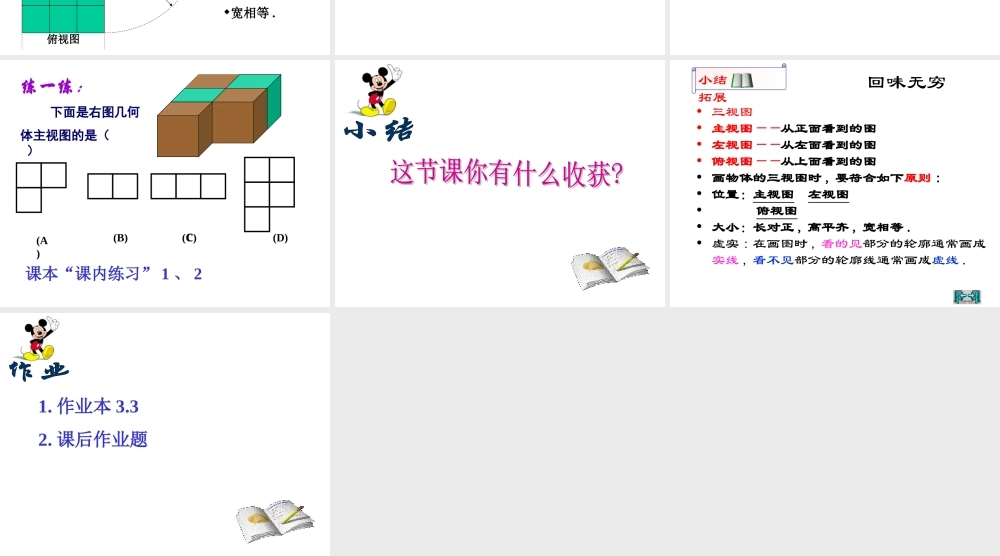

3.3 三视图这是飞机模型（右下）及其从不同方向观察到的视图。 俯视图主视图 左视图• 主视图——从正面看到的图• 左视图——从左面看到的图• 俯视图——从上面看到的图生活中的“三视图” 左视图从左面看到的图什么是“三视图”主视图从正面看到的图俯视图从上面看到的图你能画出这个几何体的三视图吗？ “ 三视图” 空间想象力左视图从左面看到的图俯视图从上面看到的图主视图从正面看到的图请画出课本63 页几何体的三视图 “ 三视图” 知多少 点 拨左视图俯视图画 一 个 物 体 的三视图时 , 主视图 , 左视图 , 俯视图所画的位置如图所示 , 且要符合如下原则 :长对正 ,高平齐 ,宽相等 .长高宽主视图 例 1 一个长方体的立体图如图所示，请画出它的三视图 .主视方向 例 2 由 5 个相同的小立方体搭成的几何体如图所示，请画出它的三视图。俯视方向 练一练： 下面是右图几何体主视图的是（ ） (A)(B)(c)(D)课本“课内练习” 1 、 2 本节课你的收获是什么？ 回味无穷• 三视图• 主视图——从正面看到的图• 左视图——从左面看到的图• 俯视图——从上面看到的图• 画物体的三视图时 , 要符合如下原则 :• 位置：主视图 左视图• 俯视图• 大小：长对正 , 高平齐 , 宽相等 .• 虚实 : 在画图时 , 看的见部分的轮廓通常画成实线 , 看不见部分的轮廓线通常画成虚线 .小结 拓展 本节课你的收获是什么？1. 作业本 3.32. 课后作业题
