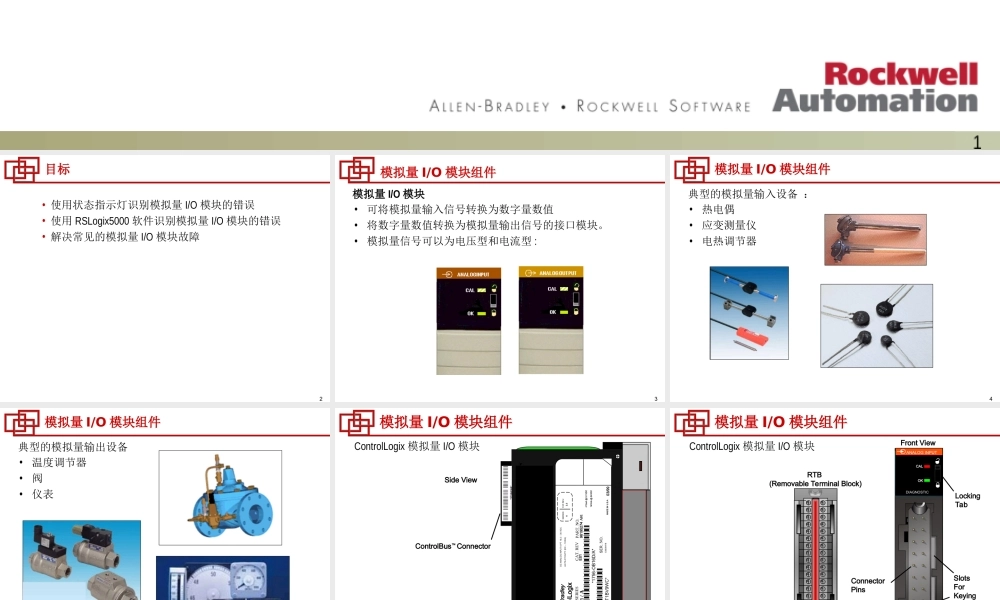

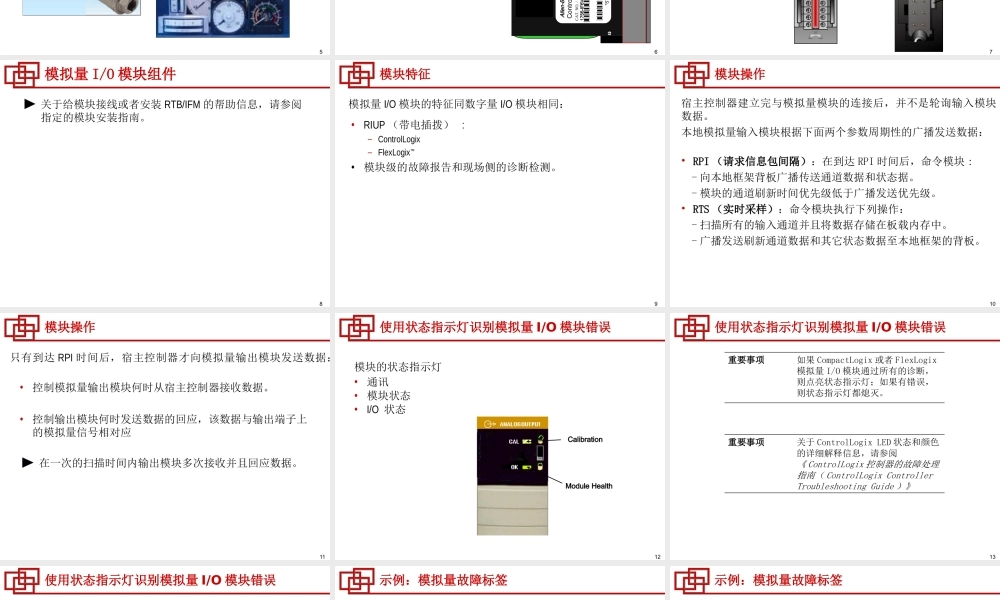

1 Logix5000 模拟量I/O 模块的故障处理2目标• 使用状态指示灯识别模拟量 I/O 模块的错误• 使用 RSLogix5000 软件识别模拟量 I/O 模块的错误• 解决常见的模拟量 I/O 模块故障3模拟量 I/O 模块组件模拟量 I/O 模块 •可将模拟量输入信号转换为数字量数值•将数字量数值转换为模拟量输出信号的接口模块。•模拟量信号可以为电压型和电流型 :4典型的模拟量输入设备 ：•热电偶 •应变测量仪 •电热调节器 模拟量 I/O 模块组件5典型的模拟量输出设备•温度调节器 •阀 •仪表 模拟量 I/O 模块组件6模拟量 I/O 模块组件ControlLogix 模拟量 I/O 模块 Allen-BradleyDC ANALOG INPUT 6 PT 19.2 – 30 VDC2A PILOT DUTY (DC – 13/SQ)14!!mA @ 24VDC#*0mA @ 5.1VDCMADE IN U.S.ACAT. NO. / SERIES1756-IF6VI / APART. NO.96195274 A01*1756-OB16D/A**ST1BV9WC*SER. NO.C0005418ControlLogix03/99CAT. REVE01SERIESF/W REV.A2.3ControlBus™ ConnectorSide View7模拟量 I/O 模块组件ControlLogix 模拟量 I/O 模块 ANALOG INPUT OKCALDIAGNOSTICFront ViewConnectorPinsLockingTabSlots For KeyingRTB (Removable Terminal Block)8模拟量 I/O 模块组件关于给模块接线或者安装 RTB/IFM 的帮助信息，请参阅指定的模块安装指南。9模拟量 I/O 模块的特征同数字量 I/O 模块相同：•RIUP （带电插拨） : – ControlLogix– FlexLogix™•模块级的故障报告和现场侧的诊断检测。模块特征10宿主控制器建立完与模拟量模块的连接后，并不是轮询输入模块数据。本地模拟量输入模块根据下面两个参数周期性的广播发送数据：• RPI （请求信息包间隔）：在到达 RPI 时间后，命令模块 : - 向本地框架背板广播传送通道数据和状态据。 - 模块的通道刷新时间优先级低于广播发送优先级。• RTS （实时采样）：命令模块执行下列操作： - 扫描所有的输入通道并且将数据存储在板载内存中。 - 广播发送刷新通道数据和其它状态数据至本地框架的背板。模块操作11只有到达 RPI 时间后，宿主控制器才向模拟量输出模块发送数据：在一次的扫描时间内输出模块多次接收并且回应数据。 •控制模拟量输出模块何时从宿主控制器接收数据。•控制输出模块何时发送数据的回应，该数据与输出端子上的模拟量信号相对应 模块操作12模块的状态指示灯 Module HealthCalibration•...
