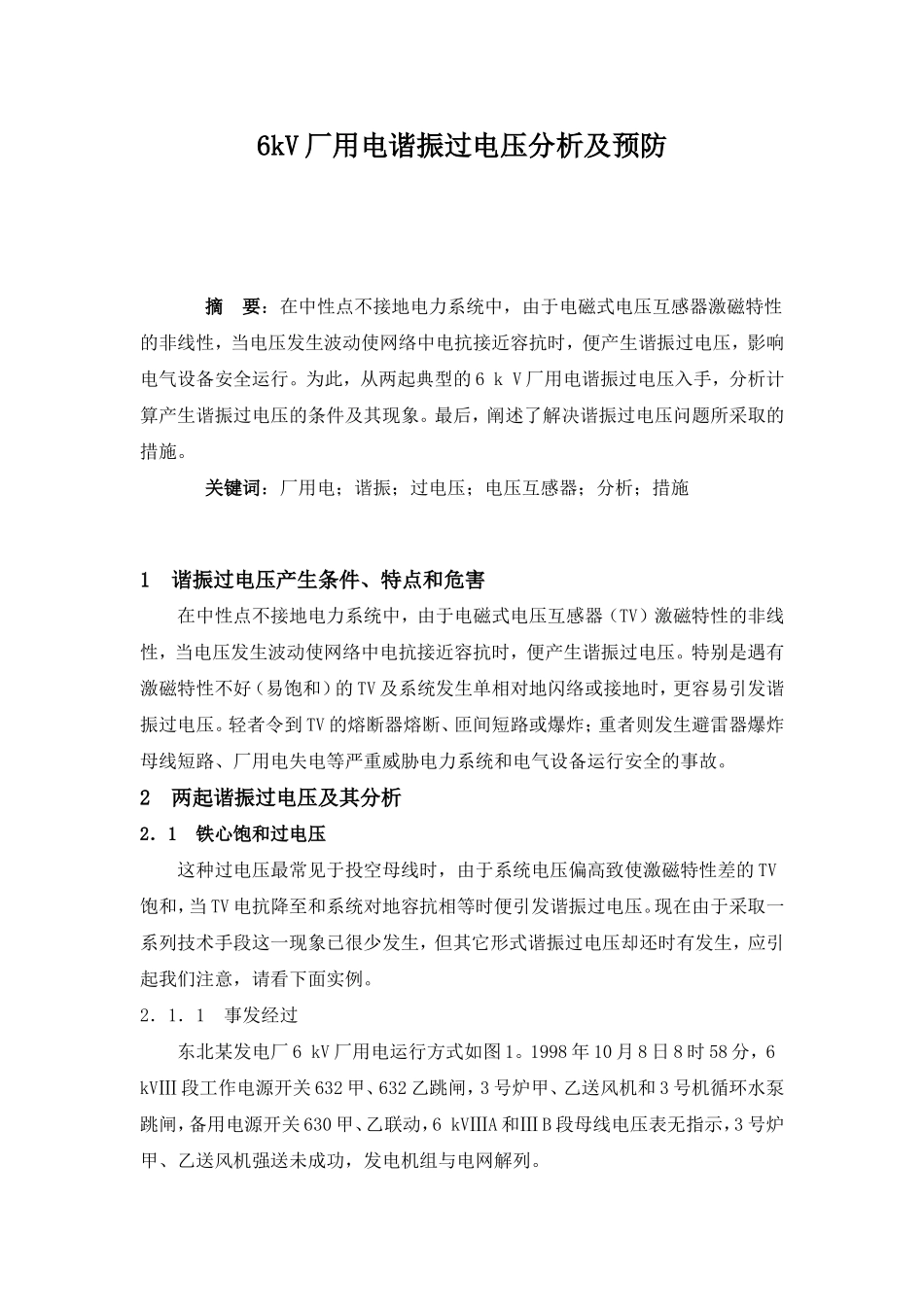

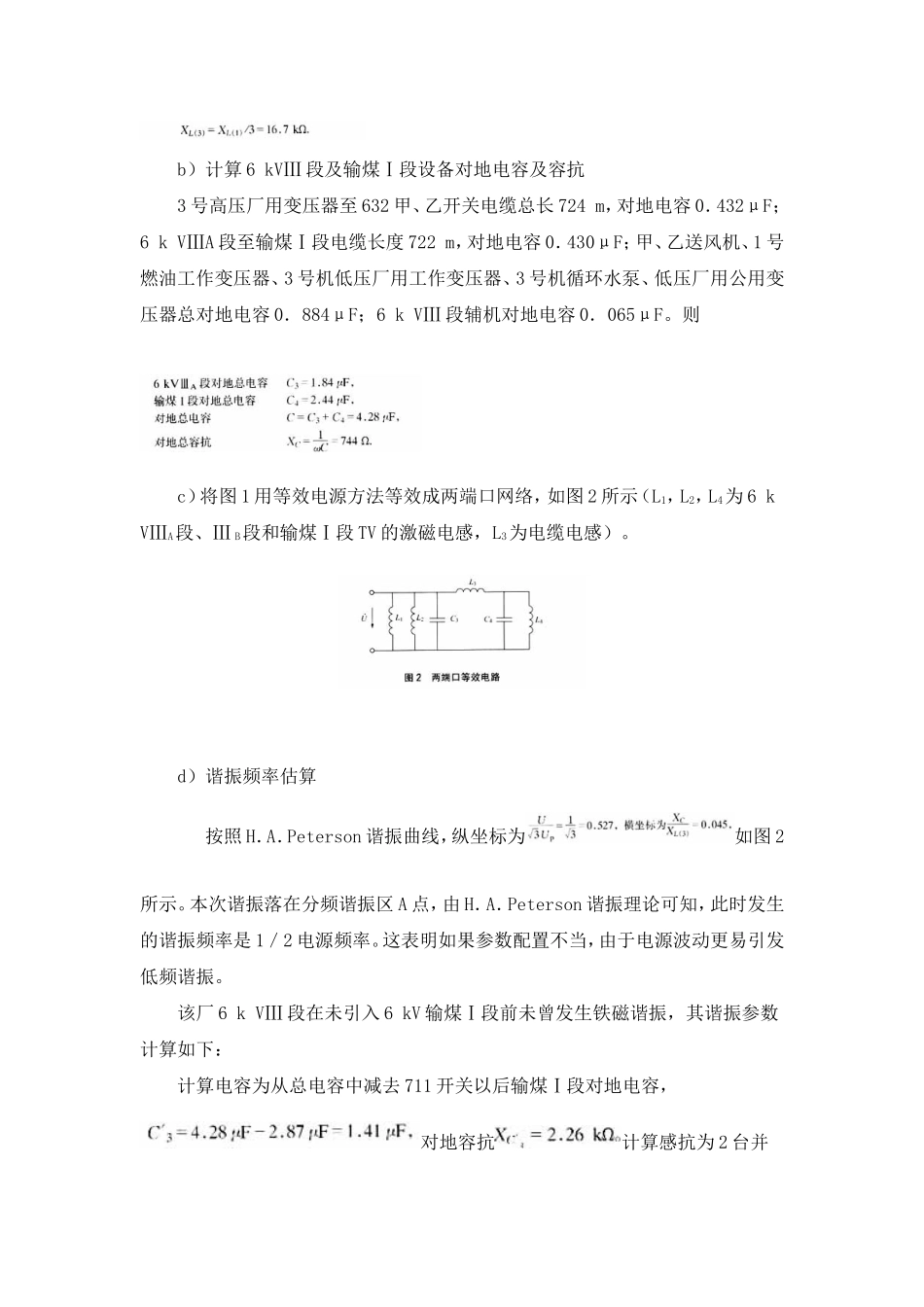

6kV 厂用电谐振过电压分析及预防 摘 要：在中性点不接地电力系统中，由于电磁式电压互感器激磁特性的非线性，当电压发生波动使网络中电抗接近容抗时，便产生谐振过电压，影响电气设备安全运行。为此，从两起典型的 6 k V 厂用电谐振过电压入手，分析计算产生谐振过电压的条件及其现象。最后，阐述了解决谐振过电压问题所采取的措施。 关键词：厂用电；谐振；过电压；电压互感器；分析；措施1 谐振过电压产生条件、特点和危害 在中性点不接地电力系统中，由于电磁式电压互感器（TV）激磁特性的非线性，当电压发生波动使网络中电抗接近容抗时，便产生谐振过电压。特别是遇有激磁特性不好（易饱和）的 TV 及系统发生单相对地闪络或接地时，更容易引发谐振过电压。轻者令到 TV 的熔断器熔断、匝间短路或爆炸；重者则发生避雷器爆炸母线短路、厂用电失电等严重威胁电力系统和电气设备运行安全的事故。2 两起谐振过电压及其分析2．1 铁心饱和过电压 这种过电压最常见于投空母线时，由于系统电压偏高致使激磁特性差的 TV饱和，当 TV 电抗降至和系统对地容抗相等时便引发谐振过电压。现在由于采取一系列技术手段这一现象已很少发生，但其它形式谐振过电压却还时有发生，应引起我们注意，请看下面实例。2．1．1 事发经过 东北某发电厂 6 kV 厂用电运行方式如图 1。1998 年 10 月 8 日 8 时 58 分，6 kVⅢ 段工作电源开关 632 甲、632 乙跳闸，3 号炉甲、乙送风机和 3 号机循环水泵跳闸，备用电源开关 630 甲、乙联动，6 kVⅢA 和Ⅲ B 段母线电压表无指示，3 号炉甲、乙送风机强送未成功，发电机组与电网解列。 事后检查发现 6 k VⅢ 段母线有电压，判断是 TV 保险熔断，使带有低压保护设备跳闸，恢复 TV 保险后，3 号机组于当天 9 时 55 分重新并网。2．1．2 原因分析 事故发生时，与 6kVIIIA段相联的输煤 I 段上有停 3 号炉除渣泵电动机的操作，由于 6 k VⅢ 段的 2 台 TV 的熔断器三相均熔断，因而初判发生了三相谐振过电压。6 k VⅢA、Ⅲ B和输煤Ⅰ段上三台 TV 均是 JDZJ－6 型干式电压互感器，其激磁特性试验数据如表 1。 a）计算激磁感抗 从表 1 中可计算出 TV 在线电压下激磁感抗为 因三台 TV 为同一制造厂同一批产品，故激磁特性相近，则 3 台 TV 总对地感抗为 b）计算 6 kVⅢ 段及输煤Ⅰ段设备对地电容及容抗 3 号高压厂用变压器至 63...
