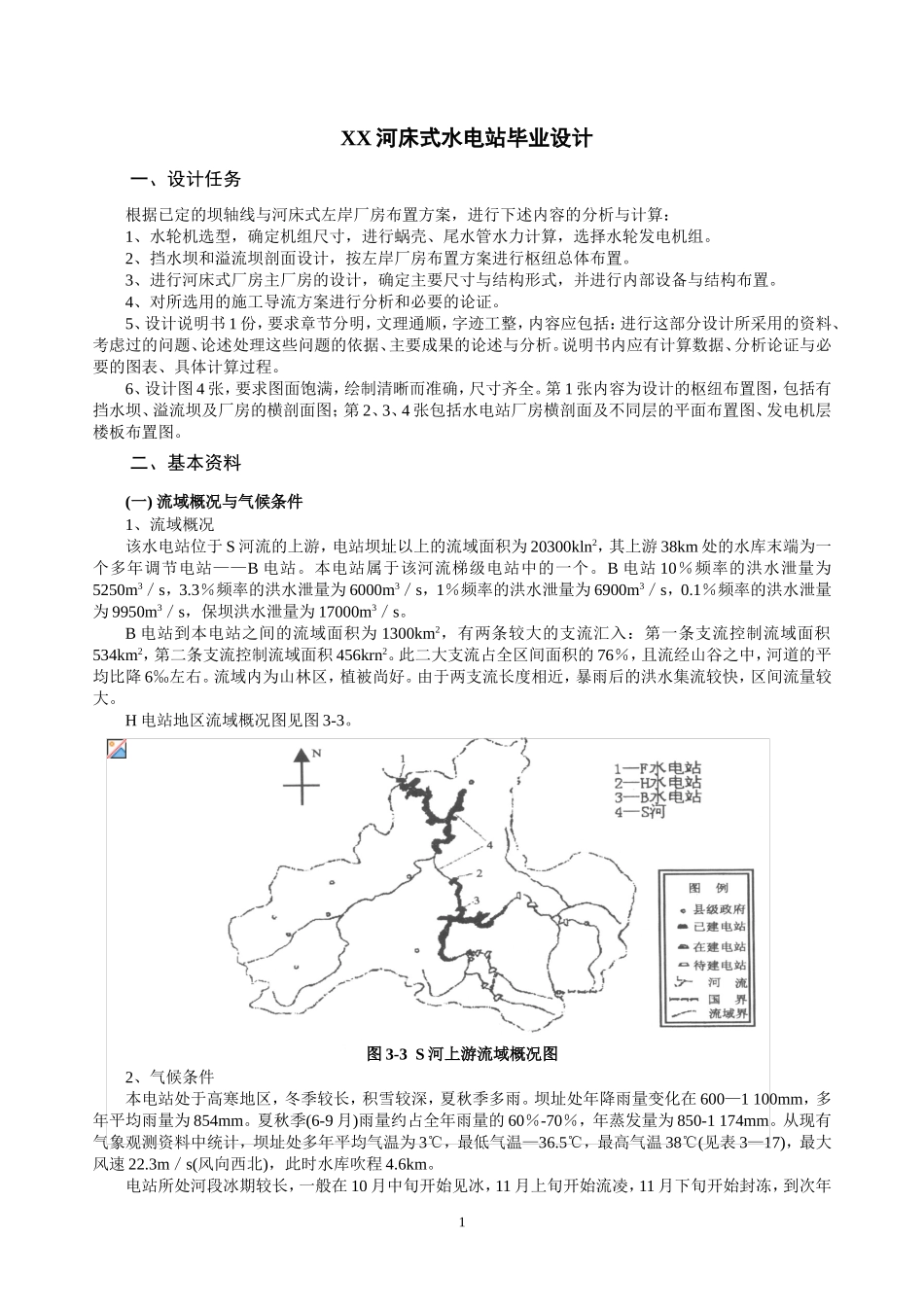

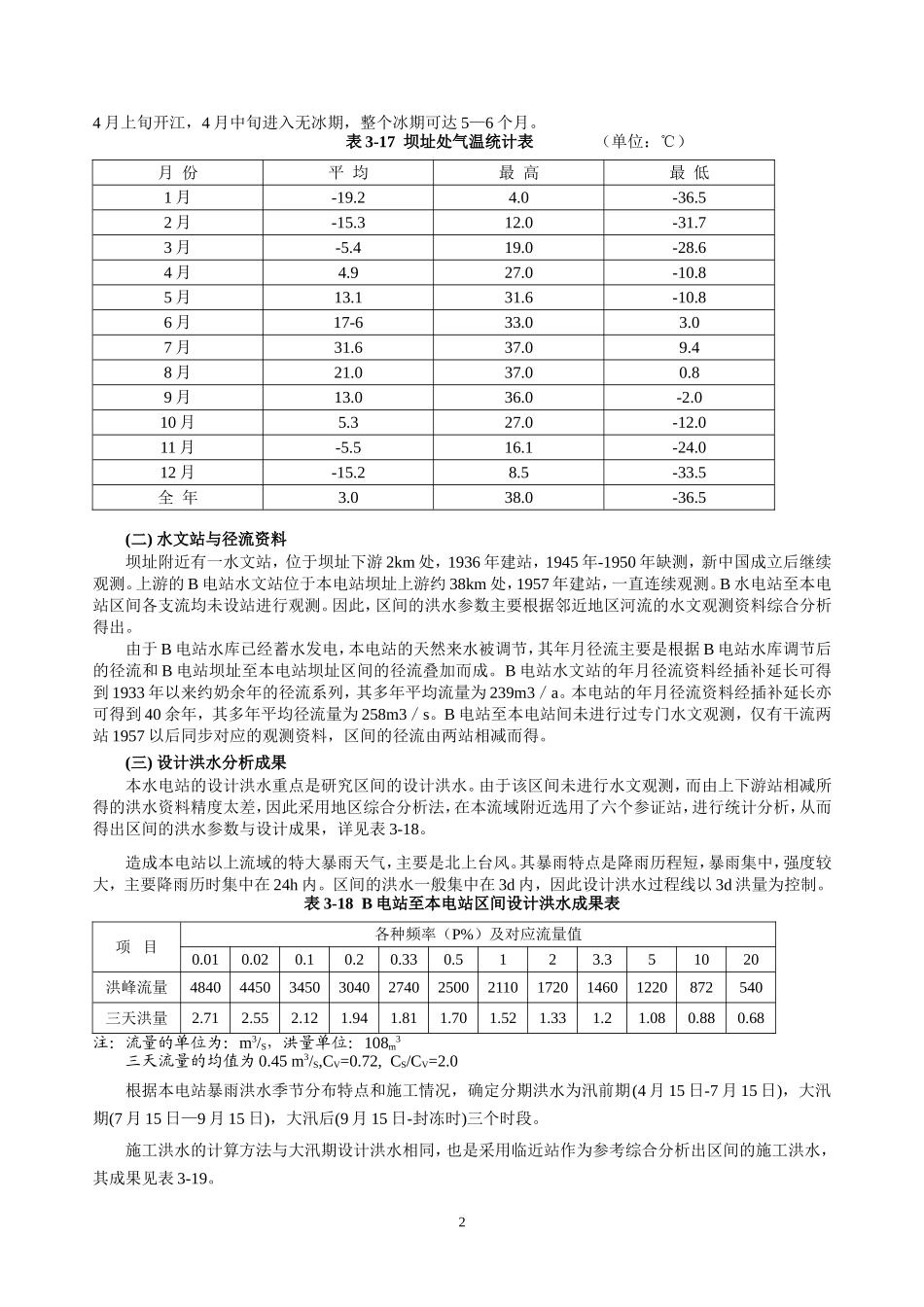

XX 河床式水电站毕业设计一、设计任务根据已定的坝轴线与河床式左岸厂房布置方案，进行下述内容的分析与计算：1、水轮机选型，确定机组尺寸，进行蜗壳、尾水管水力计算，选择水轮发电机组。2、挡水坝和溢流坝剖面设计，按左岸厂房布置方案进行枢纽总体布置。3、进行河床式厂房主厂房的设计，确定主要尺寸与结构形式，并进行内部设备与结构布置。4、对所选用的施工导流方案进行分析和必要的论证。5、设计说明书 1 份，要求章节分明，文理通顺，字迹工整，内容应包括：进行这部分设计所采用的资料、考虑过的问题、论述处理这些问题的依据、主要成果的论述与分析。说明书内应有计算数据、分析论证与必要的图表、具体计算过程。6、设计图 4 张，要求图面饱满，绘制清晰而准确，尺寸齐全。第 1 张内容为设计的枢纽布置图，包括有挡水坝、溢流坝及厂房的横剖面图；第 2、3、4 张包括水电站厂房横剖面及不同层的平面布置图、发电机层楼板布置图。二、基本资料(一) 流域概况与气候条件1、流域概况该水电站位于 S 河流的上游，电站坝址以上的流域面积为 20300kln2，其上游 38km 处的水库末端为一个多年调节电站——B 电站。本电站属于该河流梯级电站中的一个。B 电站 10％频率的洪水泄量为5250m3／s，3.3％频率的洪水泄量为 6000m3／s，1％频率的洪水泄量为 6900m3／s，0.1％频率的洪水泄量为 9950m3／s，保坝洪水泄量为 17000m3／s。B 电站到本电站之间的流域面积为 1300km2，有两条较大的支流汇入：第一条支流控制流域面积534km2，第二条支流控制流域面积 456krn2。此二大支流占全区间面积的 76％，且流经山谷之中，河道的平均比降 6‰左右。流域内为山林区，植被尚好。由于两支流长度相近，暴雨后的洪水集流较快，区间流量较大。H 电站地区流域概况图见图 3-3。图 3-3 S 河上游流域概况图2、气候条件本电站处于高寒地区，冬季较长，积雪较深，夏秋季多雨。坝址处年降雨量变化在 600—1 100mm，多年平均雨量为 854mm。夏秋季(6-9 月)雨量约占全年雨量的 60％-70％，年蒸发量为 850-1 174mm。从现有气象观测资料中统计，坝址处多年平均气温为 3℃，最低气温—36.5℃，最高气温 38℃(见表 3—17)，最大风速 22.3m／s(风向西北)，此时水库吹程 4.6km。电站所处河段冰期较长，一般在 10 月中旬开始见冰，11 月上旬开始流凌，11 月下旬开始封冻，到次年14 月上旬开江，4 月中旬进入无冰期，整个冰期可达 5...
