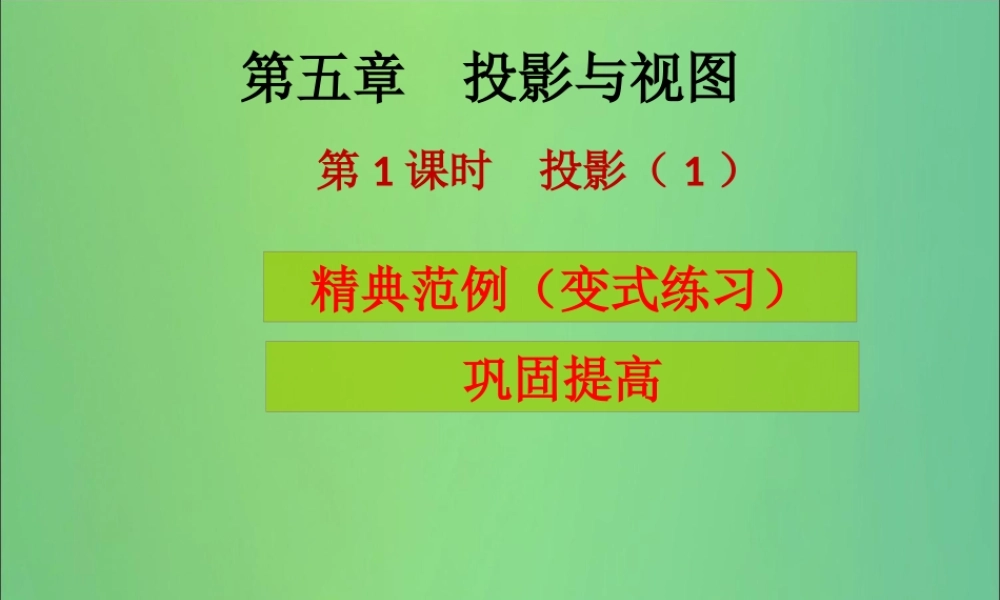

第 1 课时 投影（ 1 ）巩固提高精典范例（变式练习）第五章 投影与视图例 1 ：下列现象不属于投影的是 ( )A ．皮影 B ．树影 C ．手影 D ．素描画精 典 范 例D1. 下列现象不属于投影的是 ( ) A ．旗杆的影子 B ．照片 C ．手影 D ．树影变 式 练 习B例 2 ：下列哪种光源的光线所形成的投影不能称为中心投影 ( ) A ．手电筒 B ．太阳 C ．路灯 D ．台灯精 典 范 例B2 ．下面属于中心投影的是 ( ) A ．太阳光下的树影 B ．皮影戏 C ．月光下房屋的影子 D ．海上日出变 式 练 习B例 3 ：三根垂直地面的木杆甲、乙、丙，在路灯下乙、丙的影子如图所示 . 试确定路灯灯泡的位置，再作出甲的影子 . （不写作法，保留作图痕迹）精 典 范 例3 ．如图是小明与爸爸 ( 线段 AB) 、爷爷 ( 线段 CD) 在同一路灯下的情景，其中，粗线分别表示三人的影子．请根据要求，进行作图 ( 不写画法，但要保留作图痕迹 ) ．(1) 画出图中灯泡所在的位置；(2) 在图中画出小明的身高．变 式 练 习图略例 4 ：如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上移时，圆形阴影的大小变化情况是 ( ) A ．越来越小 B ．越来越大 C ．大小不变 D ．不能确定精 典 范 例A4 ．如图，晚上小亮在路灯下经过，在小亮由A 处径直走到 B 处这一过程中，他在地上的影子（ ）A. 逐渐变短B. 先变短后变长C. 逐渐变长D. 先变长后变短变 式 练 习B例 5 ：如图，王华晚上由路灯 A 下的 B 处走到C 处时，测得影子 CD 的长为 1 米，继续往前走 3 米到达 E 处时，测得影子 EF 的长为 2 米，已知王华的身高是 1.5 米，则路灯 A 的高度 AB是 .精 典 范 例6 米5 ．如图，路灯 (P 点 ) 距地面 8 米，身高 1.6米的小明从距路灯的底部 (O 点 )20 米的 A 点沿 AO 所在的直线行走 14 米到 B 点时，身影的长度是变 （填“长”或“短”）了 米 .变 式 练 习5巩 固 提 高6. 下列投影中属于中心投影的是（ ）A. 阳光下跑动的运动员的影子B. 阳光下木杆的影子C. 阳光下汽车的影子D. 路灯下行人的影子7. 下列哪种光线形成的投影不是中心投影（ ）A. 探照灯 B. 太阳 C. 手电筒 D. 路灯DB巩 固 提 高8. 如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子...
