二、学生实验:探究——凸透镜成像-(2)VIP免费

二、学生实验:探究——凸透镜成像-(2)二、学生实验:探究——凸透镜成像-(2)二、学生实验:探究——凸透镜成像-(2)二、学生实验:探究——凸透镜成像-(2)二、学生实验:探究——凸透镜成像-(2)

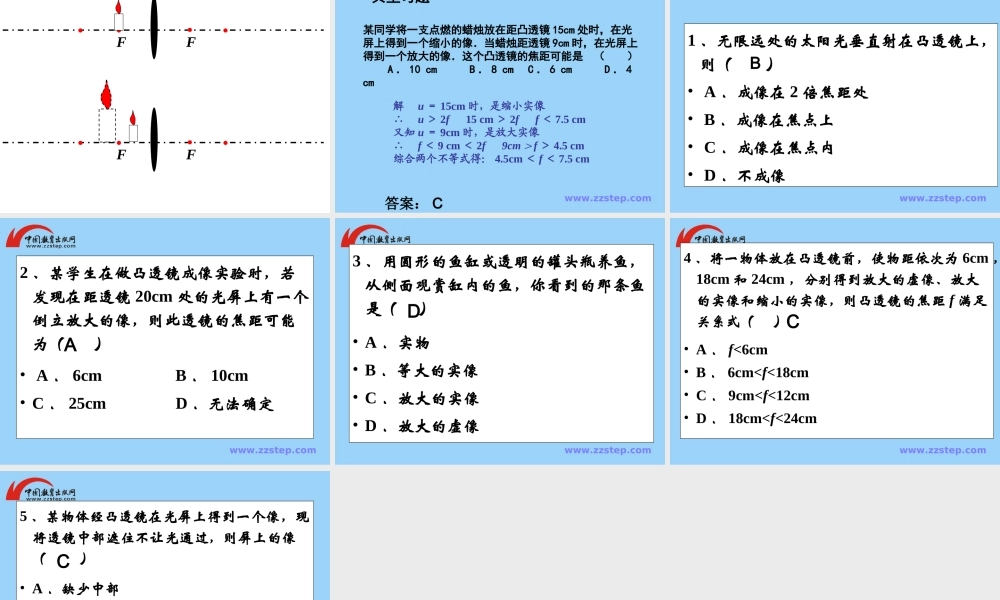

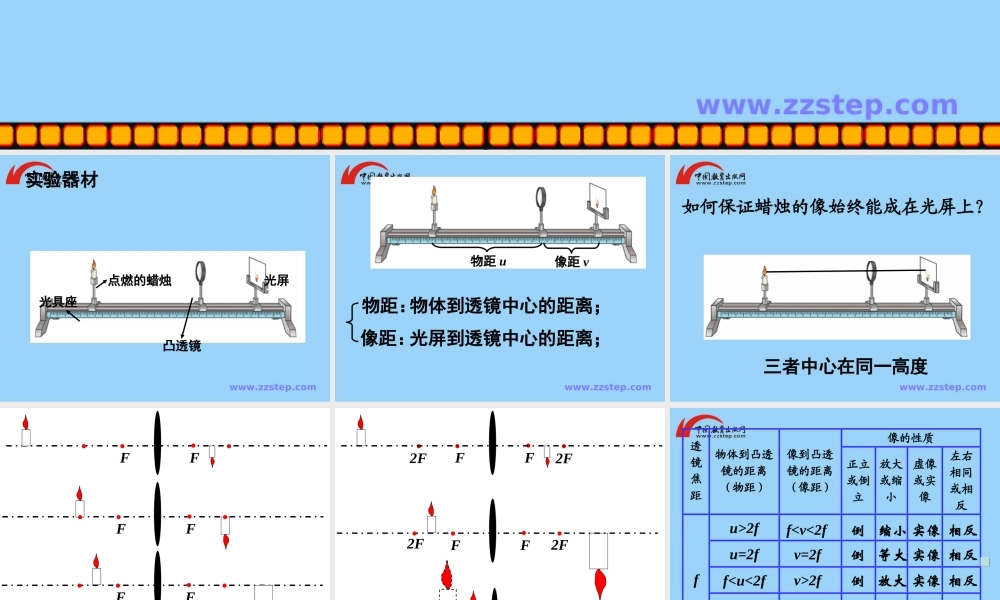

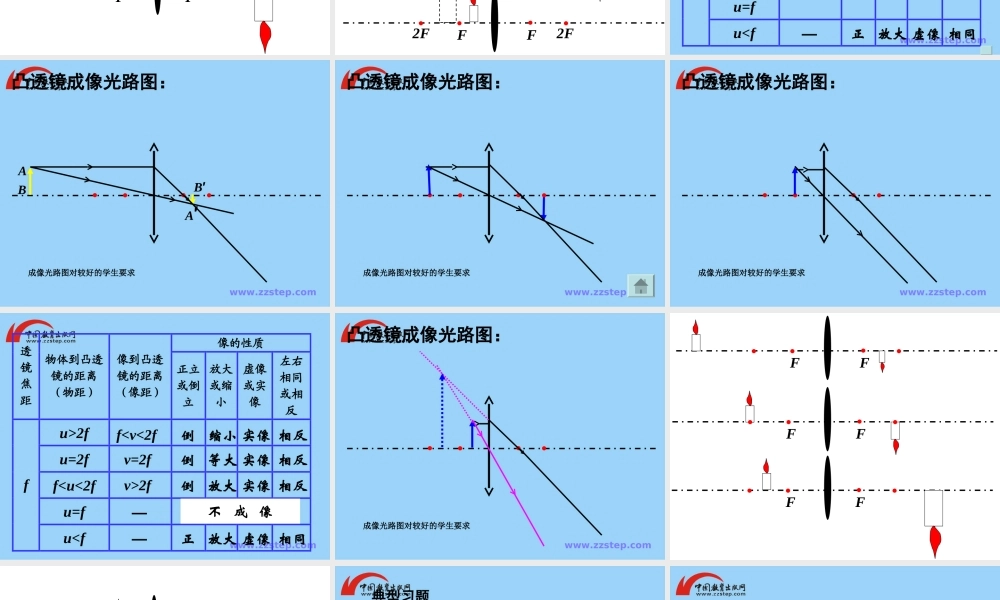

www.zzstep.comwww.zzstep.com点燃的蜡烛凸透镜光屏光具座实验器材www.zzstep.com物距 u像距 v物体到透镜中心的距离;像距:光屏到透镜中心的距离;物距:www.zzstep.com如何保证蜡烛的像始终能成在光屏上?三者中心在同一高度FFFFFFFF2F2FFF2F2FFF2F2Fwww.zzstep.com像的性质 透镜焦距 物体到凸透镜的距离(物距) 像到凸透镜的距离(像距) 正立或倒立 放大或缩小 虚像或实像 左右相同或相反 u>2f u=2f f2f倒缩小 实像 相反倒等大 实像 相反倒放大 实像 相反—正放大 虚像 相同www.zzstep.comA′B′凸透镜成像光路图:AB成像光路图对较好的学生要求www.zzstep.com凸透镜成像光路图:成像光路图对较好的学生要求www.zzstep.com凸透镜成像光路图:成像光路图对较好的学生要求www.zzstep.com像的性质 透镜焦距 物体到凸透镜的距离(物距) 像到凸透镜的距离(像距) 正立或倒立 放大或缩小 虚像或实像 左右相同或相反 u>2f u=2f f2f倒缩小 实像 相反倒等大 实像 相反倒放大 实像 相反——不 成 像正放大 虚像 相同www.zzstep.com凸透镜成像光路图:成像光路图对较好的学生要求FFFFFFFFFFwww.zzstep.com典型习题某同学将一支点燃的蜡烛放在距凸透镜 15cm 处时,在光屏上得到一个缩小的像.当蜡烛距透镜 9cm 时,在光屏上得到一个放大的像.这个凸透镜的焦距可能是 ( ) A . 10 cm B . 8 cm C . 6 cm D . 4 cm 解 u = 15cm 时,是缩小实像 ∴ u > 2f 15 cm > 2f f < 7.5 cm 又知 u = 9cm 时,是放大实像 ∴ f < 9 cm < 2f 9cm > f > 4.5 cm 综合两个不等式得: 4.5cm < f < 7.5 cm 答案: Cwww.zzstep.com1 、无限远处的太阳光垂直射在凸透镜上,则( )• A .成像在 2 倍焦距处 • B .成像在焦点上• C .成像在焦点内 • D .不成像Bwww.zzstep.com2 、某学生在做凸透镜成像实验时,若发现在距透镜 20cm 处的光屏上有一个倒立放大的像,则此透镜的焦距可能为( )• A . 6cm B . 10cm • C . 25cm D .无法确定Awww.zzstep.com3 、用圆形的鱼缸或透明的罐头瓶养鱼,从侧面观赏缸内的鱼,你看到的那条鱼是( )• A .实物 • B .等大的实像 • C .放大的实像 • D .放大的虚像Dwww.zzstep.com4 、将一物体放在凸透镜前,使物距依次为 6cm ,18cm 和 24cm ,分别得到放大的虚像、放大的实像和缩小的实像,则凸透镜的焦距 f 满足关系式( )• A . f<6cm • B . 6cm
