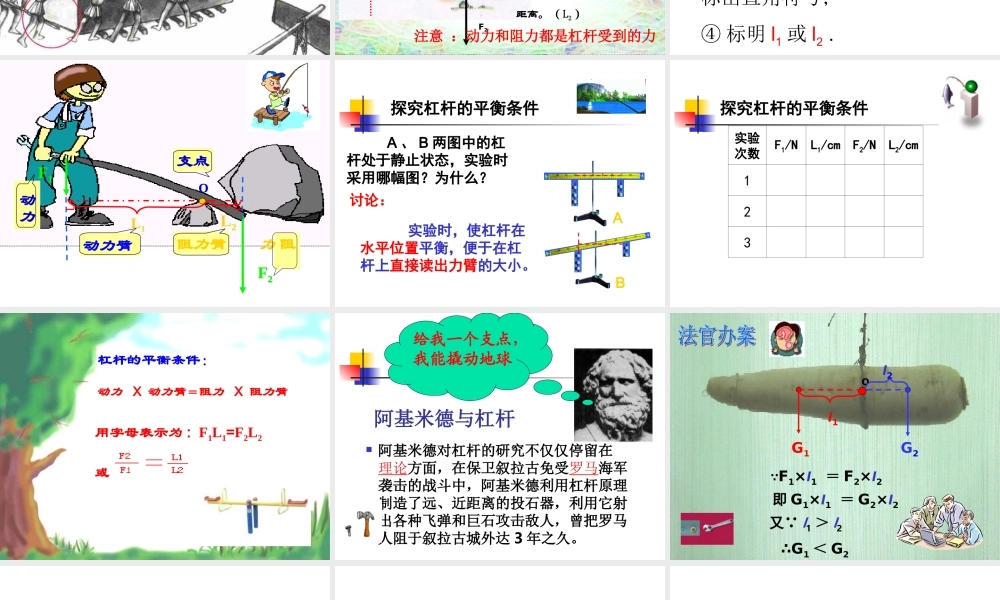

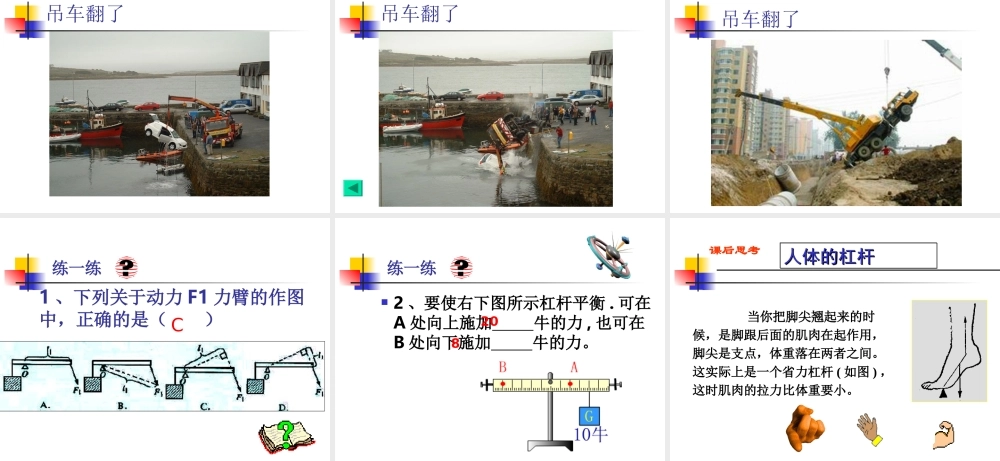

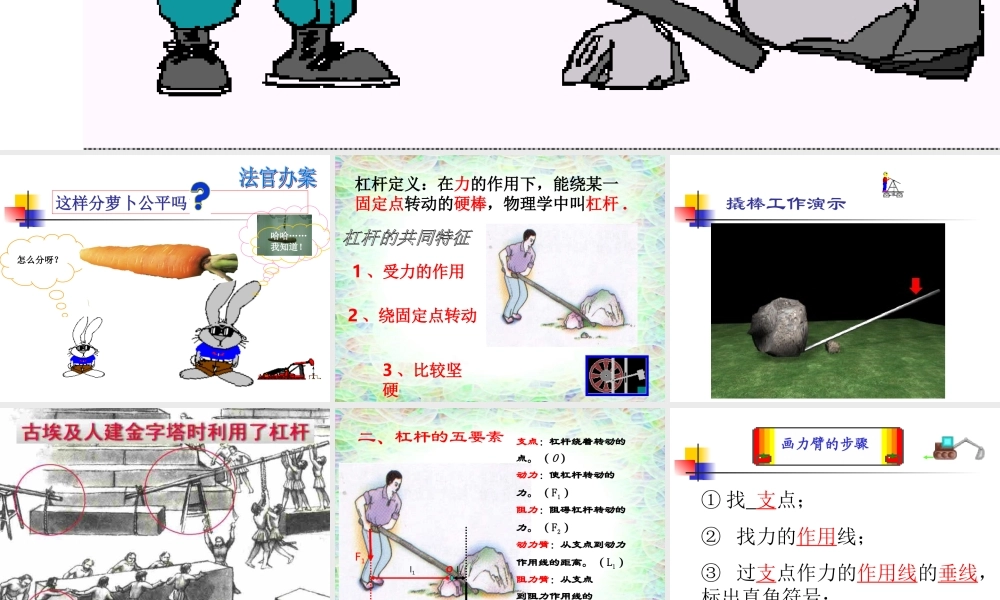

O 怎么分呀？哈哈……我知道！这样分萝卜公平吗？ 1 、受力的作用2 、绕固定点转动3 、比较坚硬杠杆定义：在力的作用下，能绕某一固定点转动的硬棒，物理学中叫杠杆 . 撬棒工作演示 F2l1l2O支点：杠杆绕着转动的点。（ O ）动力：使杠杆转动的力。（ F1 ）阻力：阻碍杠杆转动的力。（ F2 ）动力臂：从支点到动力作用线的距离。（ L1 ）阻力臂：从支点到阻力作用线的距离。（ L2 ）F1二、杠杆的五要素注意 ：动力和阻力都是杠杆受到的力 画力臂的步骤① 找 支点；② 找力的作用线；③ 过支点作力的作用线的垂线，标出直角符号；④ 标明 l1 或 l2 . OOF1F1F1F2F2F2OL1L2支点 动力阻力动力臂阻力臂 AB探究杠杆的平衡条件 A 、 B 两图中的杠杆处于静止状态，实验时采用哪幅图？为什么？讨论： 实验时，使杠杆在水平位置平衡，便于在杠杆上直接读出力臂的大小。 实验次数F1/NL1/cmF2/NL2/cm123探究杠杆的平衡条件 杠杆的平衡条件： 动力 X 动力臂＝阻力 X 阻力臂用字母表示为 : F1L1=F2L2或 阿基米德与杠杆 阿基米德对杠杆的研究不仅仅停留在理论方面，在保卫叙拉古免受罗马海军袭击的战斗中，阿基米德利用杠杆原理制造了远、近距离的投石器，利用它射出各种飞弹和巨石攻击敌人，曾把罗马人阻于叙拉古城外达 3 年之久。 给我一个支点，我能撬动地球 OG1G2l1l2∴G1 ＜ G2即 G1×l1 ＝ G2×l2又∵ l1 ＞ l2∵F1×l1 ＝ F2×l2 吊车翻了 吊车翻了 吊车翻了 1 、下列关于动力 F1 力臂的作图中，正确的是（ ）C练一练 练一练 2 、要使右下图所示杠杆平衡 . 可在A 处向上施加 牛的力 , 也可在B 处向下施加 牛的力。 208 课后思考人体的杠杆人体的杠杆人体的杠杆人体的杠杆 当你把脚尖翘起来的时候，是脚跟后面的肌肉在起作用，脚尖是支点，体重落在两者之间。这实际上是一个省力杠杆 ( 如图 ) ，这时肌肉的拉力比体重要小。
