兆欧表rtfVIP免费

兆欧表rtf兆欧表rtf兆欧表rtf

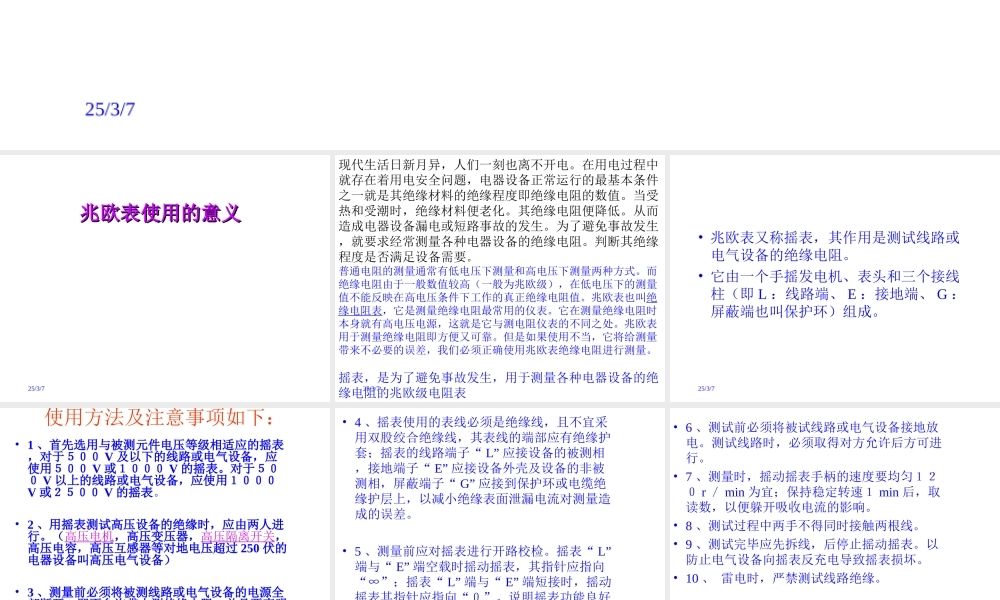

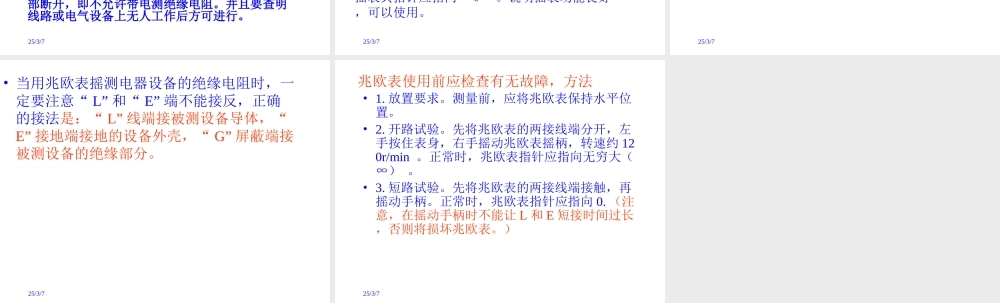

25/3/7 兆欧表兆欧表25/3/7 兆欧表使用的意义兆欧表使用的意义25/3/7 现代生活日新月异,人们一刻也离不开电。在用电过程中就存在着用电安全问题,电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。当受热和受潮时,绝缘材料便老化。其绝缘电阻便降低。从而造成电器设备漏电或短路事故的发生。为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。判断其绝缘程度是否满足设备需要。普通电阻的测量通常有低电压下测量和高电压下测量两种方式。而绝缘电阻由于一般数值较高(一般为兆欧级),在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。兆欧表也叫绝缘电阻表,它是测量绝缘电阻最常用的仪表。它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。兆欧表用于测量绝缘电阻即方便又可靠。但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。 摇表,是为了避免事故发生,用于测量各种电器设备的绝缘电阻的兆欧级电阻表25/3/7 • 兆欧表又称摇表,其作用是测试线路或电气设备的绝缘电阻。 • 它由一个手摇发电机、表头和三个接线柱(即 L :线路端、 E :接地端、 G :屏蔽端也叫保护环)组成。25/3/7 使用方法及注意事项如下:• 1 、首先选用与被测元件电压等级相适应的摇表,对于500 V 及以下的线路或电气设备,应使用500 V 或1000 V 的摇表。对于500 V 以上的线路或电气设备,应使用1000V 或2500 V 的摇表。• 2 、用摇表测试高压设备的绝缘时,应由两人进行。(高压电机,高压变压器,高压隔离开关,高压电容,高压互感器等对地电压超过 250 伏的电器设备叫高压电气设备)• 3 、测量前必须将被测线路或电气设备的电源全部断开,即不允许带电测绝缘电阻。并且要查明线路或电气设备上无人工作后方可进行。25/3/7 • 4 、摇表使用的表线必须是绝缘线,且不宜采用双股绞合绝缘线,其表线的端部应有绝缘护套;摇表的线路端子“ L” 应接设备的被测相,接地端子“ E” 应接设备外壳及设备的非被测相,屏蔽端子“ G” 应接到保护环或电缆绝缘护层上,以减小绝缘表面泄漏电流对测量造成的误差。• 5 、测量前应对摇表进行开路校检。摇表“ L”端与“ E” 端空载时摇动摇表,其指针应指向“∞”;摇表“ L” 端与“ E” 端短接时,摇动摇表其指针应指向“0”。...
