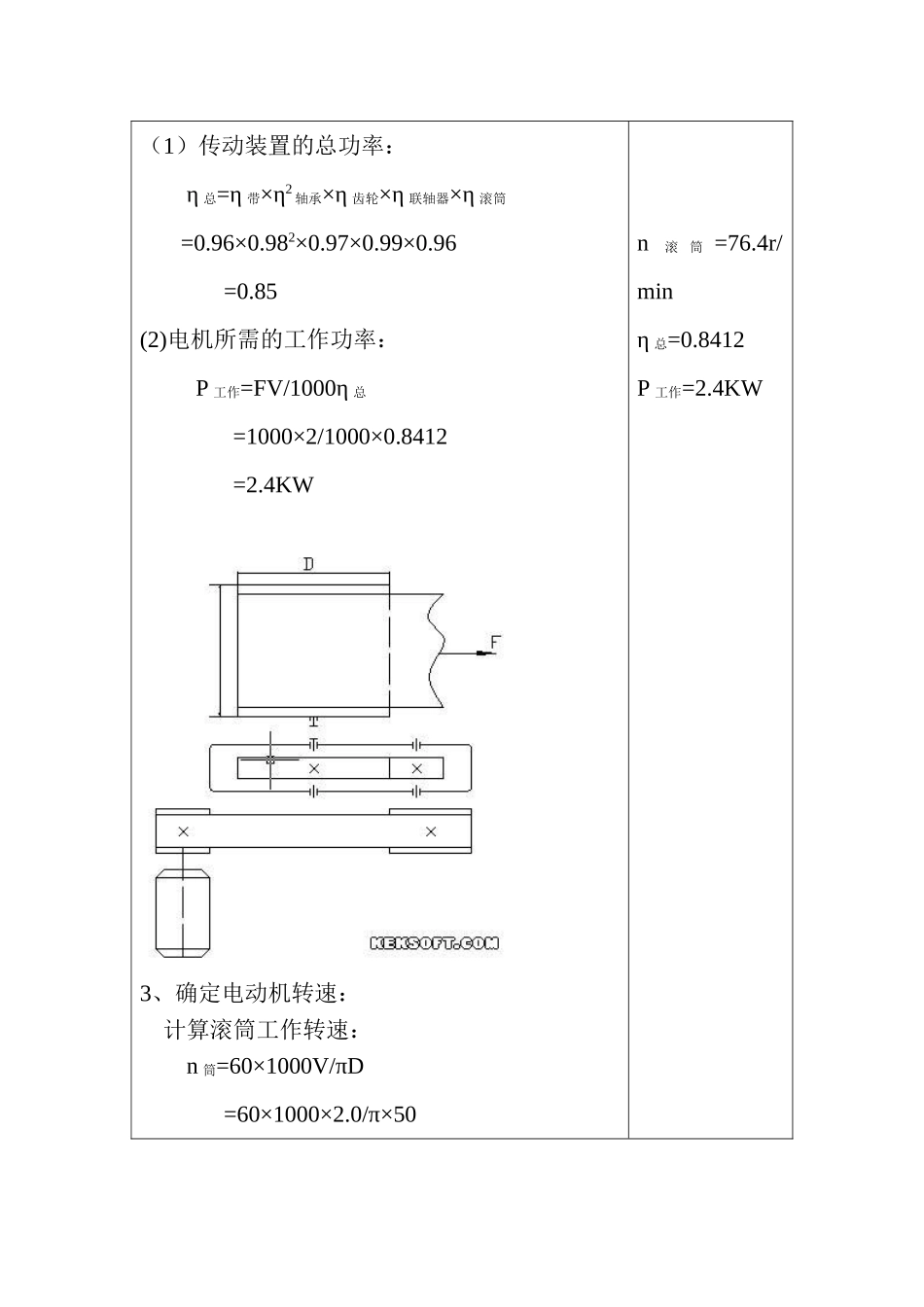

机械设计课程设计计算说明书一、传动方案拟定…………….……………………………….2二、电动机的选择……………………………………….…….2三、计算总传动比及分配各级的传动比……………….…….4四、运动参数及动力参数计算………………………….…….5五、传动零件的设计计算………………………………….….6六、轴的设计计算………………………………………….....12七、滚动轴承的选择及校核计算………………………….…19八、键联接的选择及计算………..……………………………22计算过程及计算说明一、传动方案拟定第三组：设计单级圆柱齿轮减速器和一级带传动（1） 工作条件：使用年限 8 年，工作为二班工作制，载荷平稳，环境清洁。（2） 原始数据：滚筒圆周力 F=1000N；带速V=2.0m/s；滚筒直径 D=500mm；滚筒长度 L=500mm。二、电动机选择1、电动机类型的选择： Y 系列三相异步电动机2、电动机功率选择：F=1000NV=2.0m/sD=500mmL=500mm（1）传动装置的总功率：η 总=η 带×η2 轴承×η 齿轮×η 联轴器×η 滚筒 =0.96×0.982×0.97×0.99×0.96=0.85(2)电机所需的工作功率：P 工作=FV/1000η 总=1000×2/1000×0.8412=2.4KW3、确定电动机转速：计算滚筒工作转速：n 筒=60×1000V/πD=60×1000×2.0/π×50n滚筒 =76.4r/minη 总=0.8412P 工作=2.4KW=76.43r/min 按手册 P7 表 1 推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围 I’a=3~6。取V 带传动比 I’1=2~4，则总传动比理时范围为I’a=6~24。故电动机转速的可选范围为 n’d=I’a×n 筒=（6~24）×76.43=459~1834r/min符合这一范围的同步转速有 750、1000、和1500r/min。根据容量和转速，由有关手册查出有三种适用的电动机型号：因此有三种传支比方案：如指导书 P15 页第一表。综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第 2 方案比较适合，则选 n=1000r/min 。4、确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为 Y132S-6。其主要性能：额定功率：3KW，满载转速960r/min，额定转矩 2.0。质量 63kg。三、计算总传动比及分配各级的传动比1、总传动比：i 总=n 电动/n 筒=960/76.4=12.57电动机型号Y132S-62、分配各级伟动比（1）据指导书 P7 表 1，取齿轮 i 齿轮=6（单级减速器 i=3~6 合理）（2） i 总=i 齿轮×I 带∴i 带=i 总/i 齿轮=...
