探究串并联电路电压规律VIP免费

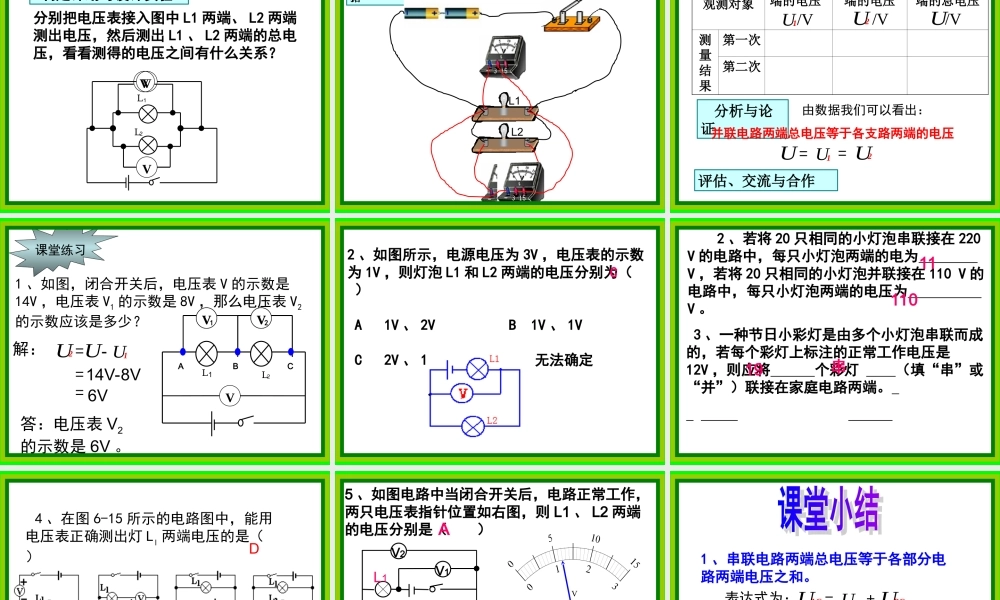

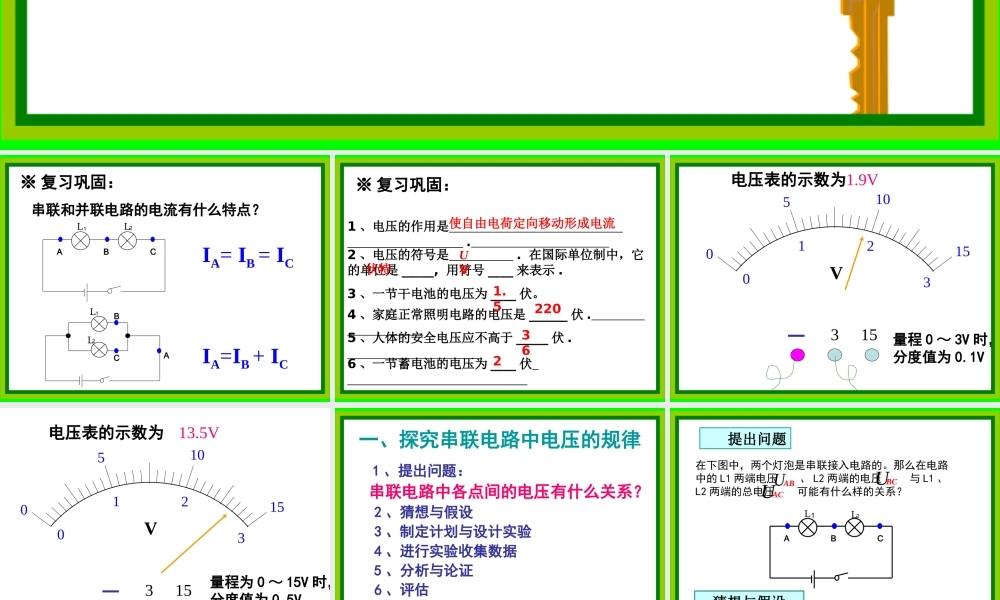

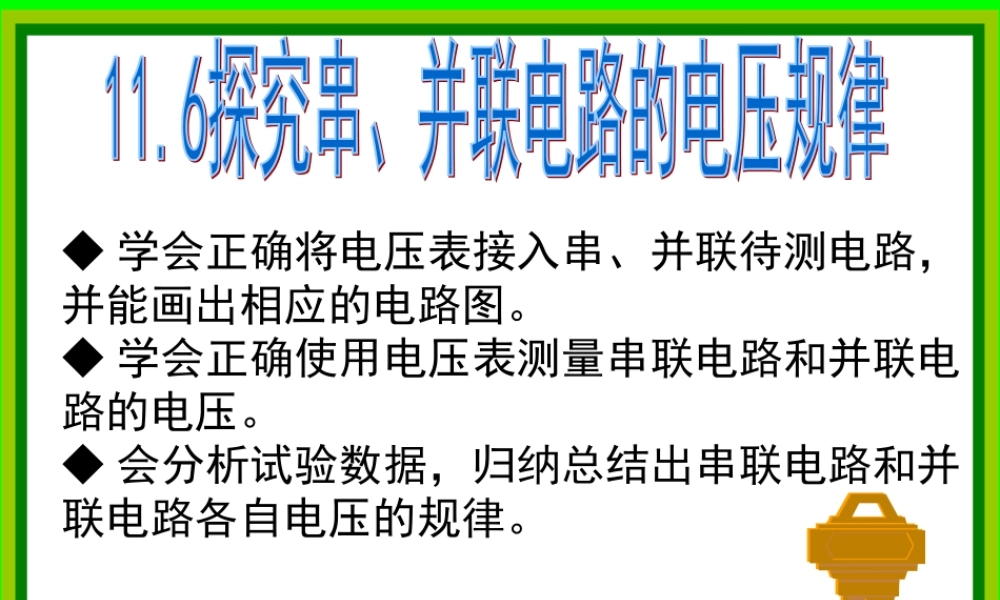

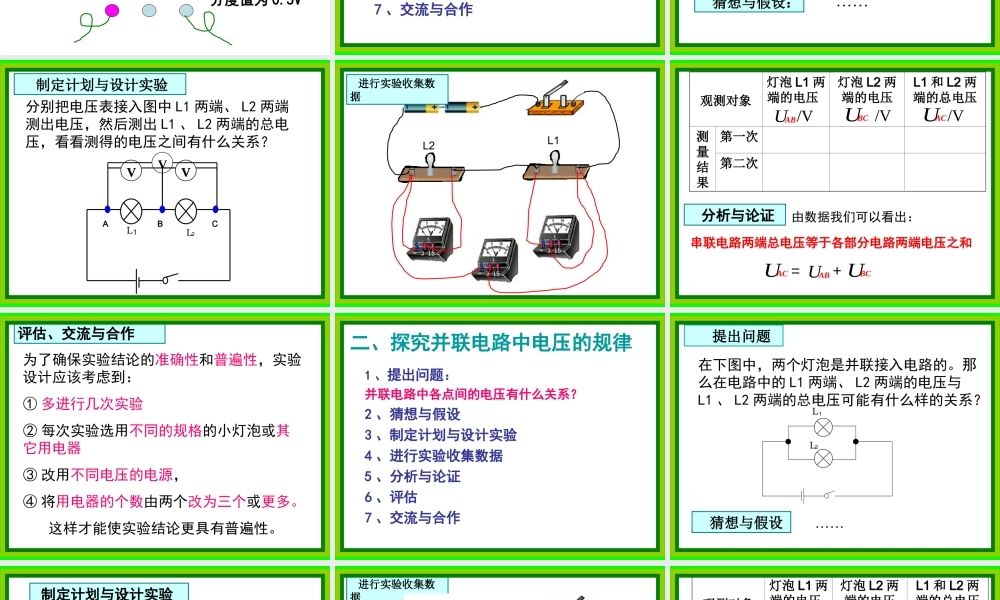

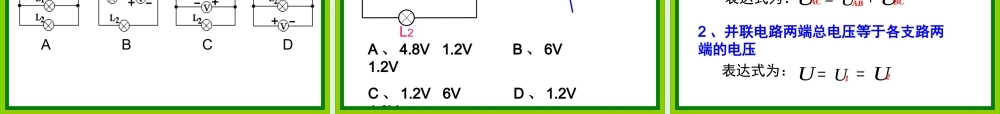

◆ 学会正确将电压表接入串、并联待测电路，并能画出相应的电路图。 ◆ 学会正确使用电压表测量串联电路和并联电路的电压。◆ 会分析试验数据，归纳总结出串联电路和并联电路各自电压的规律。 IA= IB = IC※ 复习巩固： 串联和并联电路的电流有什么特点？IA=IB + ICABCL1L2ABCL1L2 1 、电压的作用是 . 2 、电压的符号是 . 在国际单位制中，它的单位是 _____, 用符号 ____ 来表示 .3 、一节干电池的电压为 ____ 伏。4 、家庭正常照明电路的电压是 ______ 伏 . 5 、人体的安全电压应不高于 _____ 伏 . 6 、一节蓄电池的电压为 ____ 伏 使自由电荷定向移动形成电流U伏特V1.5220362※ 复习巩固： 2051015013315V量程 0 ～ 3V 时，分度值为 0.1V 电压表的示数为 1.9V 2051015013315V电压表的示数为13.5V量程为 0 ～ 15V 时，分度值为 0.5V 一、探究串联电路中电压的规律 1 、提出问题： 串联电路中各点间的电压有什么关系？2 、猜想与假设3 、制定计划与设计实验4 、进行实验收集数据5 、分析与论证6 、评估7 、交流与合作 提出问题在下图中，两个灯泡是串联接入电路的。那么在电路中的 L1 两端电压 、 L2 两端的电压 与 L1 、L2 两端的总电压 可能有什么样的关系？ 猜想与假设：……ABCL1L2UABUACUBC 制定计划与设计实验分别把电压表接入图中 L1 两端、 L2 两端测出电压，然后测出 L1 、 L2 两端的总电压，看看测得的电压之间有什么关系？VVABCL1L2V 进行实验收集数据L1L2 分析与论证由数据我们可以看出：串联电路两端总电压等于各部分电路两端电压之和UABUACUBC观测对象灯泡 L1 两端的电压 灯泡 L2 两端的电压L1 和 L2 两端的总电压测量结果第一次第二次UABUACUBC=+/V/V/V 评估、交流与合作为了确保实验结论的准确性和普遍性，实验设计应该考虑到：① 多进行几次实验② 每次实验选用不同的规格的小灯泡或其它用电器 ③ 改用不同电压的电源， ④ 将用电器的个数由两个改为三个或更多。 这样才能使实验结论更具有普遍性。 二、探究并联电路中电压的规律1 、提出问题：并联电路中各点间的电压有什么关系？2 、猜想与假设3 、制定计划与设计实验4 、进行实验收集数据5 、分析与论证6 、评估7 、交流与合作 提出问题在下图中，两个灯泡是并联接入电路的。那么在电路中的 L1 两端、 L2 两端的电压与L1 、 L2 两端的总电压可能有...
