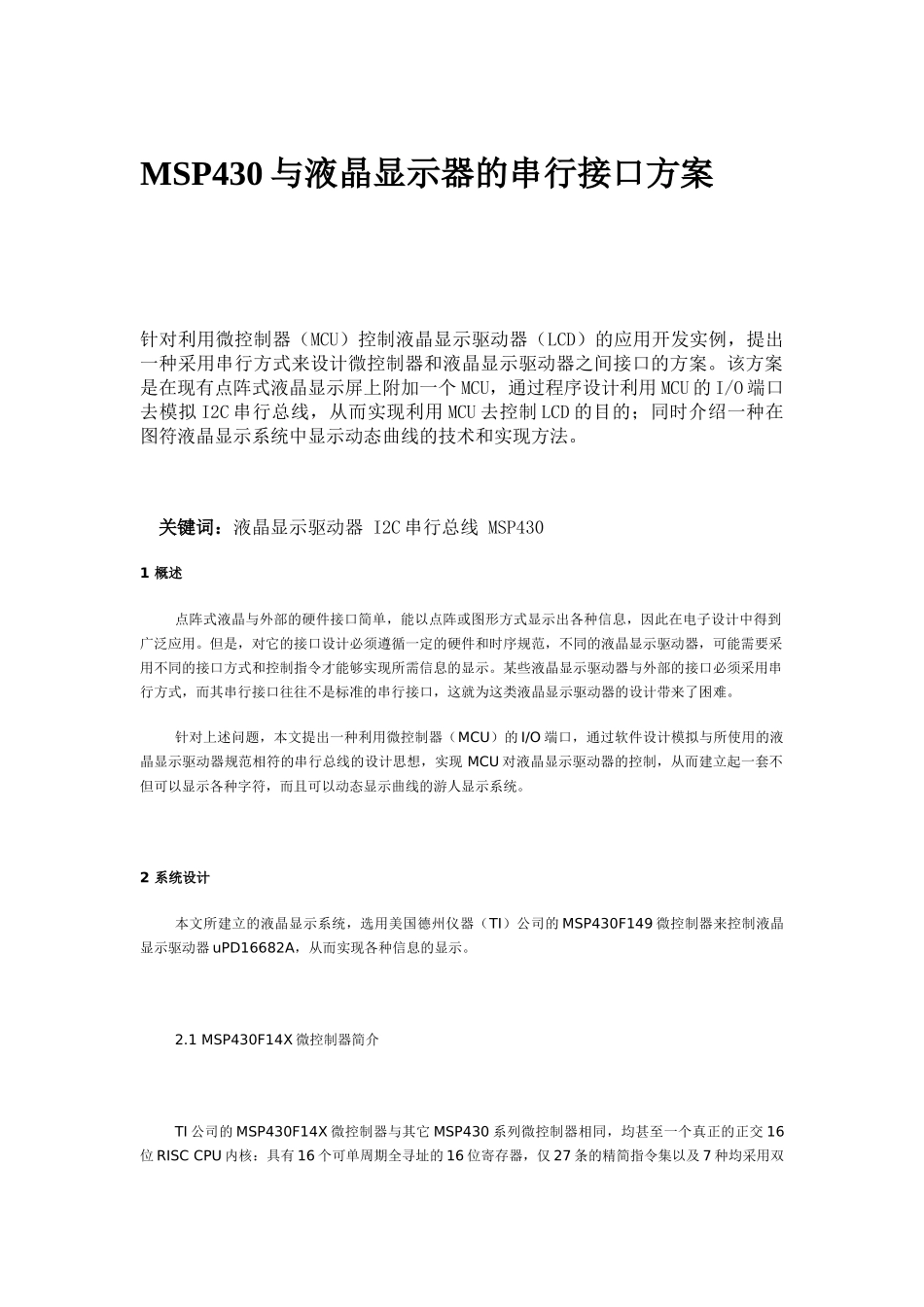

MSP430 与液晶显示器的串行接口方案针对利用微控制器（MCU）控制液晶显示驱动器（LCD）的应用开发实例，提出一种采用串行方式来设计微控制器和液晶显示驱动器之间接口的方案。该方案是在现有点阵式液晶显示屏上附加一个 MCU，通过程序设计利用 MCU 的 I/O 端口去模拟 I2C 串行总线，从而实现利用 MCU 去控制 LCD 的目的；同时介绍一种在图符液晶显示系统中显示动态曲线的技术和实现方法。 关键词：液晶显示驱动器 I2C 串行总线 MSP430 1 概述 点阵式液晶与外部的硬件接口简单，能以点阵或图形方式显示出各种信息，因此在电子设计中得到广泛应用。但是，对它的接口设计必须遵循一定的硬件和时序规范，不同的液晶显示驱动器，可能需要采用不同的接口方式和控制指令才能够实现所需信息的显示。某些液晶显示驱动器与外部的接口必须采用串行方式，而其串行接口往往不是标准的串行接口，这就为这类液晶显示驱动器的设计带来了困难。 针对上述问题，本文提出一种利用微控制器（MCU）的 I/O 端口，通过软件设计模拟与所使用的液晶显示驱动器规范相符的串行总线的设计思想，实现 MCU 对液晶显示驱动器的控制，从而建立起一套不但可以显示各种字符，而且可以动态显示曲线的游人显示系统。 2 系统设计 本文所建立的液晶显示系统，选用美国德州仪器（TI）公司的 MSP430F149 微控制器来控制液晶显示驱动器 uPD16682A，从而实现各种信息的显示。 2.1 MSP430F14X 微控制器简介 TI 公司的 MSP430F14X 微控制器与其它 MSP430 系列微控制器相同，均甚至一个真正的正交 16位 RISC CPU 内核：具有 16 个可单周期全寻址的 16 位寄存器，仅 27 条的精简指令集以及 7 种均采用双重取数据技术（DDFT）的一致性寻址方式。DDFT 技术利用每个时钟脉冲对存储器进行两次数据存取操作。从而不再需要复杂的时钟乘法和指令流水线方案。 MSP430F14X 系列 MCU 片内不但包括 60 多 KB 的 Flash、2KB 的 RAM、一个看门狗时钟、12 位16 通道的 A/D 转换器、定时器、高精度比较器、PWM 以及高速的 USART 控制器等常用资源，还在某些型号中集成了 LCD 控制器。其 I/O 资源丰富，且每个输入/输出（I/O）引脚上都提供了矢量中断功能，每个外围器件都支持复杂的事件驱动型操作。同其它微控制器相，带片内 Flash 的微控制器可将系统功耗降低 5 倍，并且减小了硬件线路板空间，与现代程序设计技术（如计算分支以...
