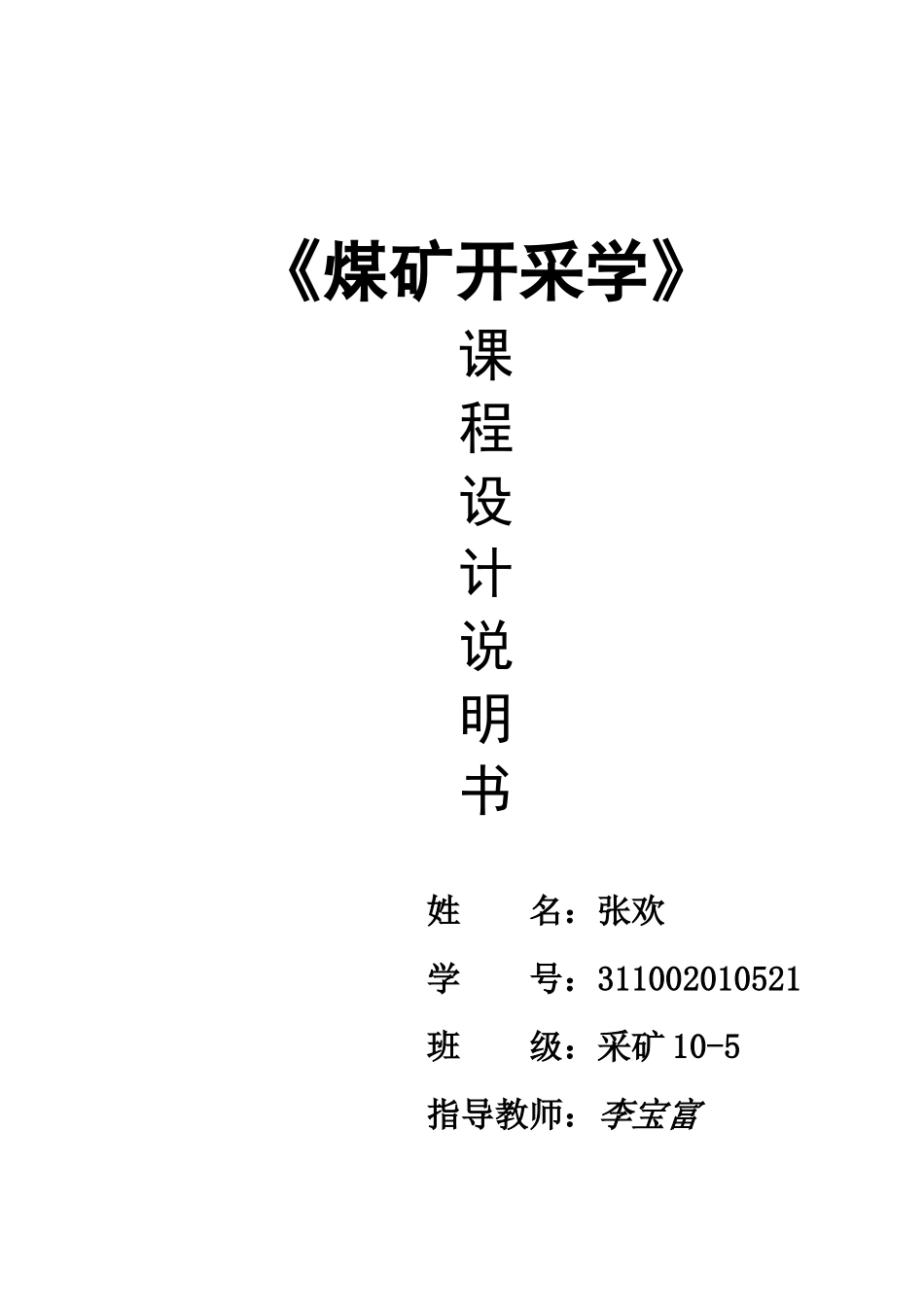

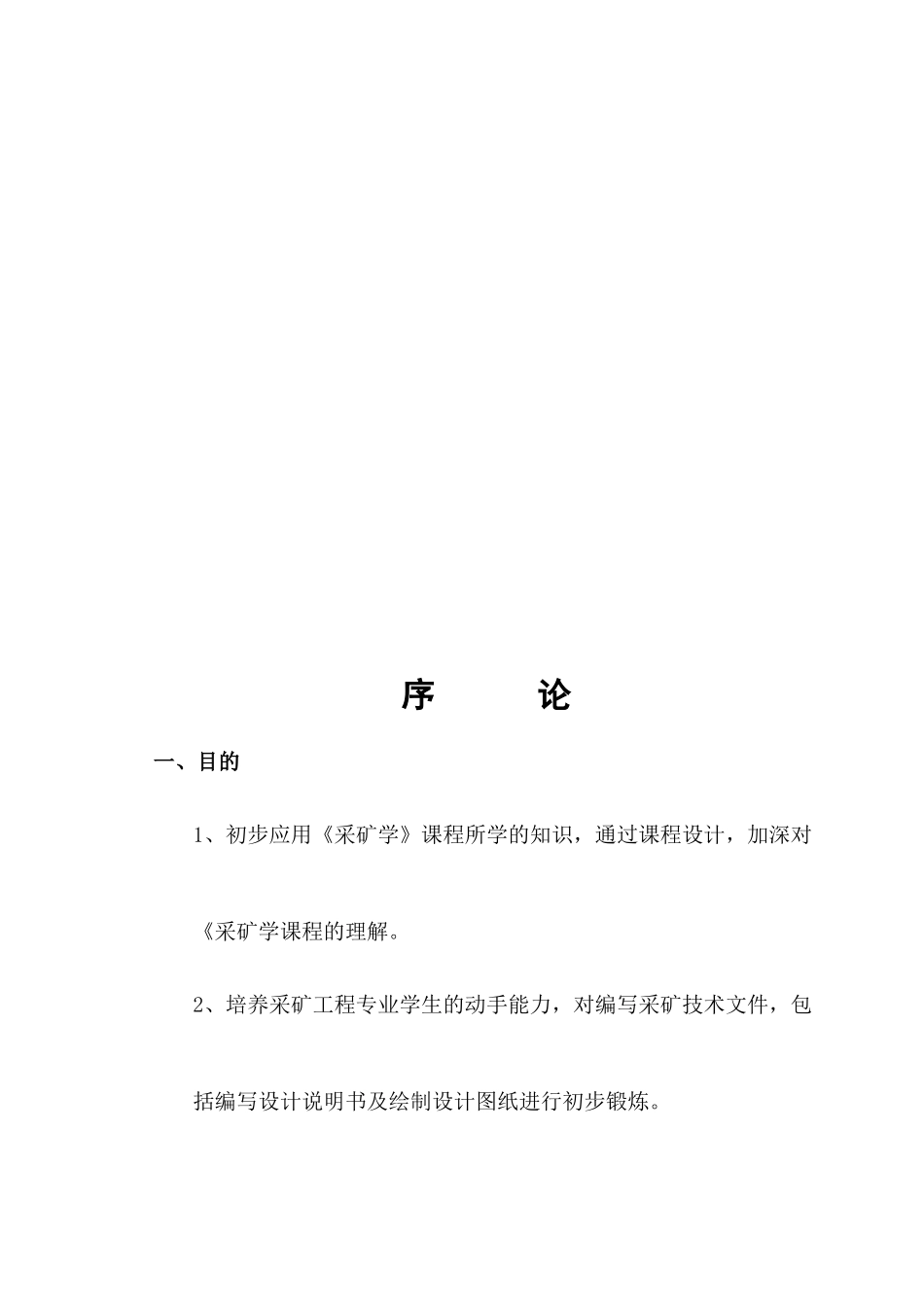

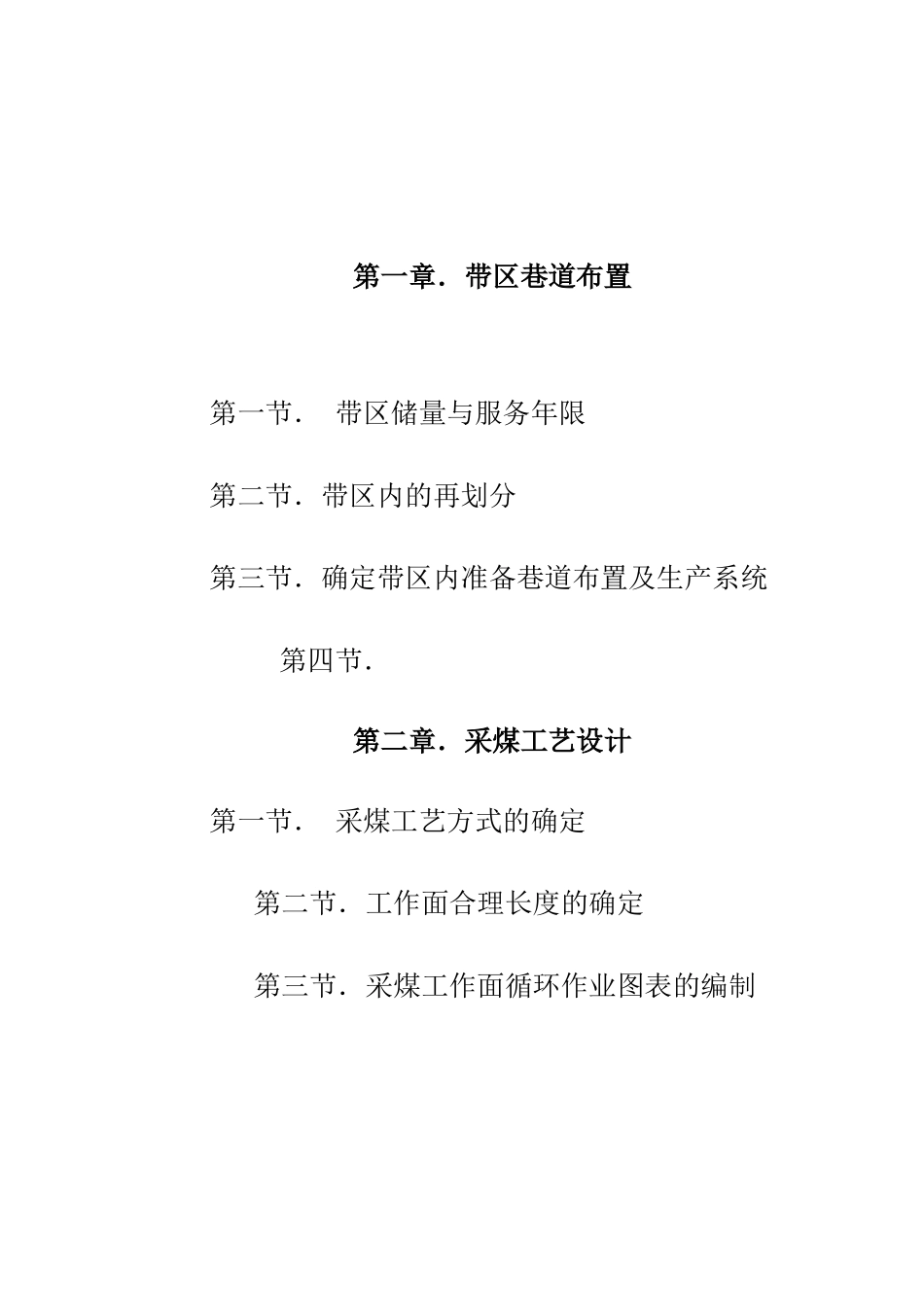

《煤矿开采学》课程设计说明书姓 名：张欢学 号：311002010521班 级：采矿 10-5指导教师：李宝富第一章．带区巷道布置 第一节． 带区储量与服务年限 第二节．带区内的再划分 第三节．确定带区内准备巷道布置及生产系统第四节．第二章．采煤工艺设计 第一节． 采煤工艺方式的确定 第二节．工作面合理长度的确定 第三节．采煤工作面循环作业图表的编制序 论一、目的 1、初步应用《采矿学》课程所学的知识，通过课程设计，加深对《采矿学课程的理解。2、培养采矿工程专业学生的动手能力，对编写采矿技术文件，包括编写设计说明书及绘制设计图纸进行初步锻炼。3、为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。二、设计题目 某矿第一开采水平上山阶段某带区自上而下开采 Kl 和 K2 煤层，煤层厚度、层间距及顶底板岩性如下表所示。该带区走向长度 3000m，倾斜长度 1100m，带区内各煤层埋藏平稳，地质构造简单，无断层，K1 煤层属简单结构煤层，硬度系数 f=2，K2 煤层属中硬煤层，各煤层瓦斯涌出量较低，自然发火倾向较弱，涌水量也较小。设计矿井的地面标高为+30m，煤层露头为-30m。第一开采水平为该带区服务的一条运输大巷布置在 K2 煤层底板下方 20m 处的稳定岩层中。煤层平均倾角为 8°。设计带区煤层及顶底板情况厚度(m)岩性描述8.60灰色泥质页岩，砂页岩互层8.40泥质细砂岩，碳质页岩互层0.20碳质页岩，松软6.9K1 煤层，γ=1.30t/m³4.20灰色砂质泥岩，细砂岩互层，坚硬7.80灰色砂质泥岩2.50K2 煤层，煤质中硬，γ=γ=1.30t/m³3.20灰白色粗砂岩、坚硬24.68灰色中、细砂岩互层 第一章 带区巷道布置第一节 带区储量与服务年限1、带区生产能力选定根据要求带区上部煤柱为 20m 下部煤柱留 30m，故剩余倾斜长度为： 1100-50=1050m分三个带区，每个带区分六个分带。采煤工艺选取综合机械化采煤，工作面长度取 160m。带区生产能力 A0 =LM1XγC0N A0 =160*6.9*3.2*1.3*0.95*300=128.1 万吨/a≈120 万吨/a L ---- 工作面长度。160m。 M1 ---- K1 煤层厚度，6.9m 。 X ---- 日进度，3.2m。 Γ ---- 煤的容重 ，1.30t/m3。 C0 ---- 厚煤层回采率，不小于百分之93。 N ---- 年工作日，300 天。2、带区的工业储量、设计可采储量 (1)带区的工业储量 Zg1=H×L×M1× γ 式中： Zg1---- K1 煤层工业储量，万 t； H ---- 带区倾斜长度，1100m； L---- 带区走向长度，...
