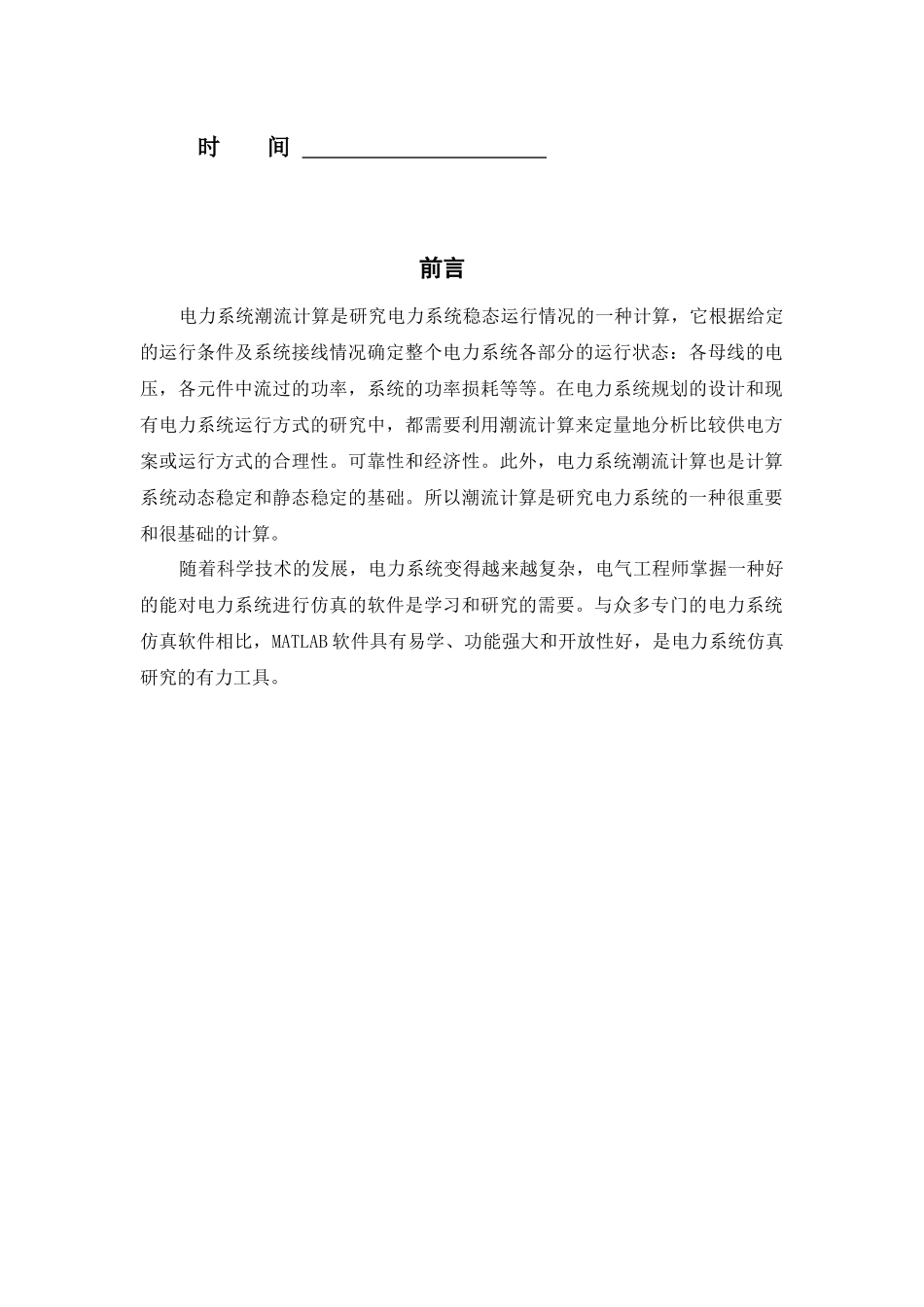

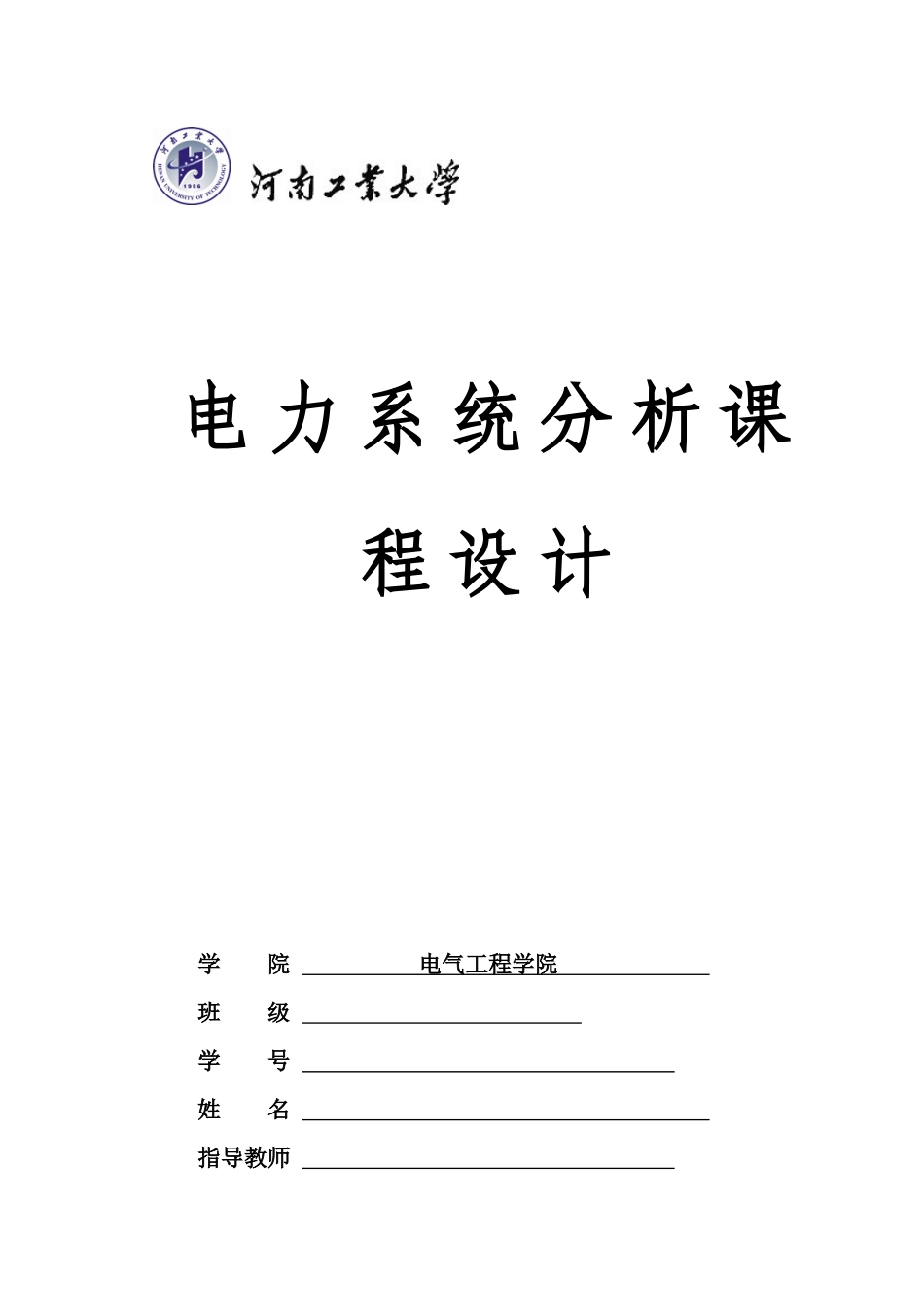

电 力 系 统 分 析 课程 设 计学 院 电气工程学院 班 级 学 号 姓 名 指导教师 时 间 前言 电力系统潮流计算是研究电力系统稳态运行情况的一种计算，它根据给定的运行条件及系统接线情况确定整个电力系统各部分的运行状态：各母线的电压，各元件中流过的功率，系统的功率损耗等等。在电力系统规划的设计和现有电力系统运行方式的研究中，都需要利用潮流计算来定量地分析比较供电方案或运行方式的合理性。可靠性和经济性。此外，电力系统潮流计算也是计算系统动态稳定和静态稳定的基础。所以潮流计算是研究电力系统的一种很重要和很基础的计算。 随着科学技术的发展，电力系统变得越来越复杂，电气工程师掌握一种好的能对电力系统进行仿真的软件是学习和研究的需要。与众多专门的电力系统仿真软件相比，MATLAB 软件具有易学、功能强大和开放性好，是电力系统仿真研究的有力工具。目录1 设计题目..........................................................31.1 系统图的确定.................................................31.2 各节点的初值及阻抗参数.......................................42 潮流计算..........................................................52.1 潮流计算概述与发展...........................................52.2 复杂电力系统潮流计算.........................................52.3 MATLAB 概述..................................................62.4 牛顿-拉夫逊法原理............................................72.5 牛顿-拉夫逊法解决潮流计算问题................................82.6 计算机潮流计算的步骤.........................................92.7 计算机潮流计算流程图........................................113 手算潮流计算.....................................................123.1 确定节点类型................................................123.2 求节点导纳矩阵 Yb...........................................123.3 计算各节点功率的修正方程的初始值（不平衡量）................134 计算机算法潮流计算...............................................154.1 计算机法潮流计算过程........................................154.2 计算机法潮流计算结果........................................234.3 系统功率分布图...........
