主板芯片级维修教程6171656464VIP免费

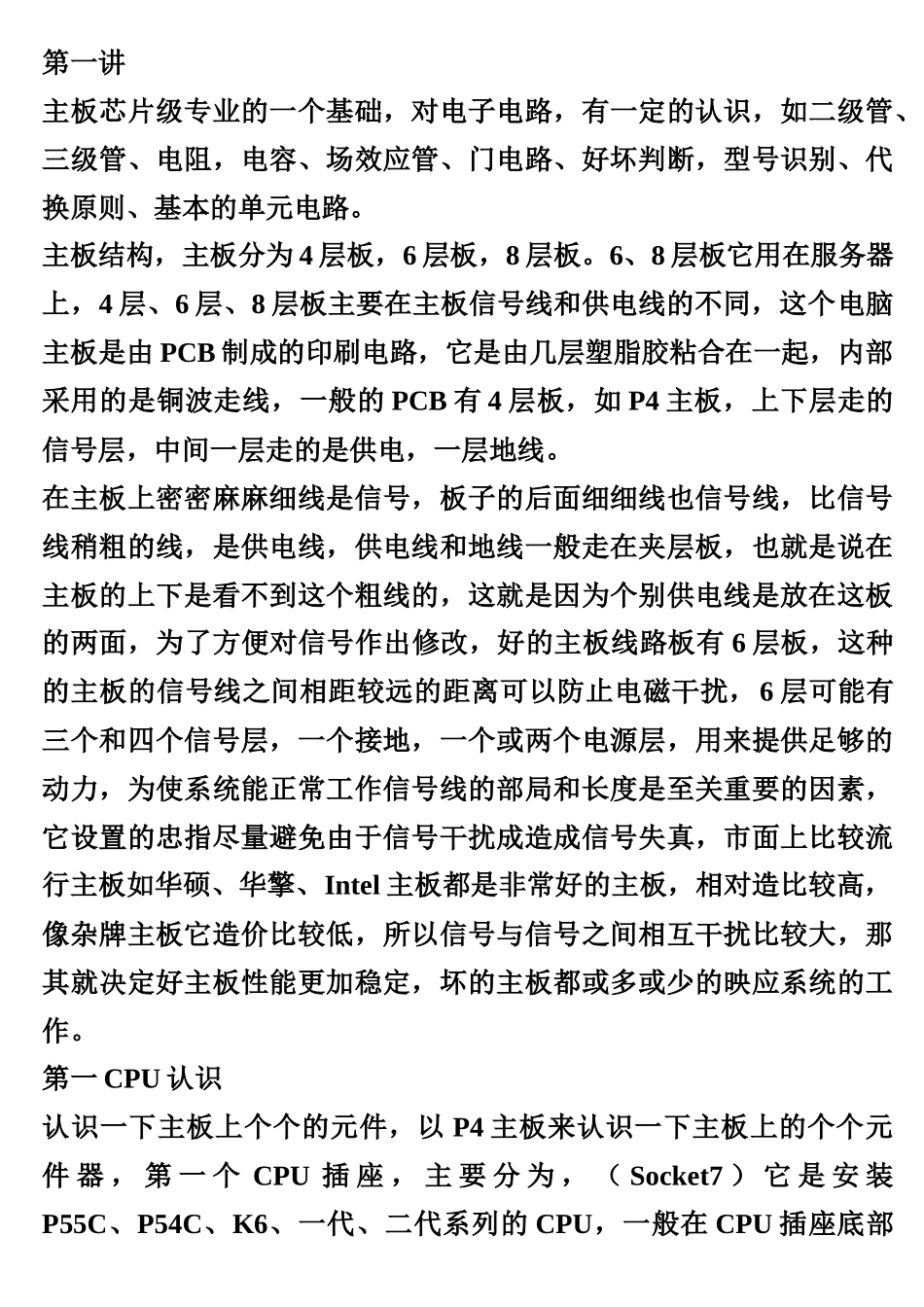

主板芯片级维修教程6171656464_第1页
1/19

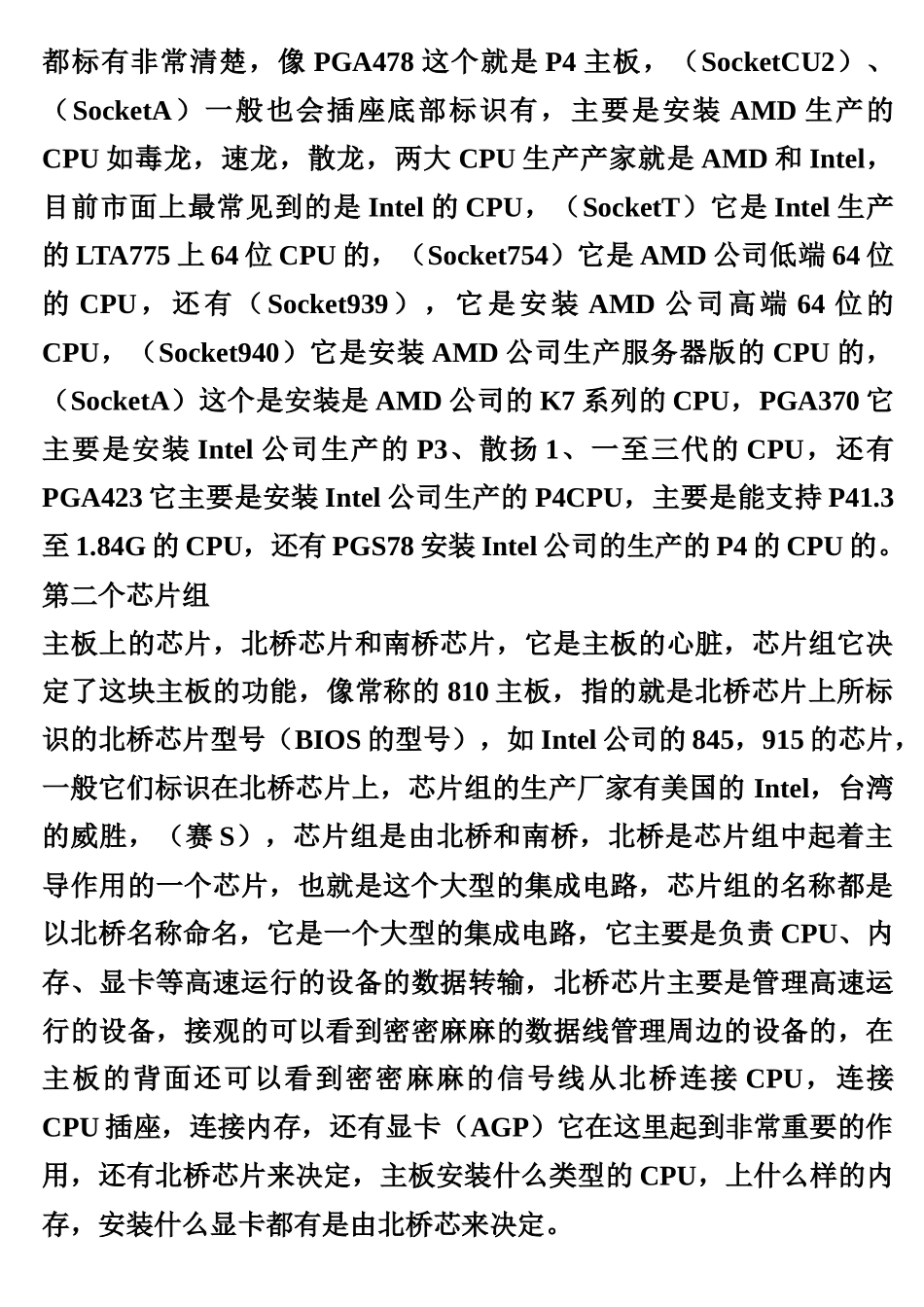

主板芯片级维修教程6171656464_第2页
2/19

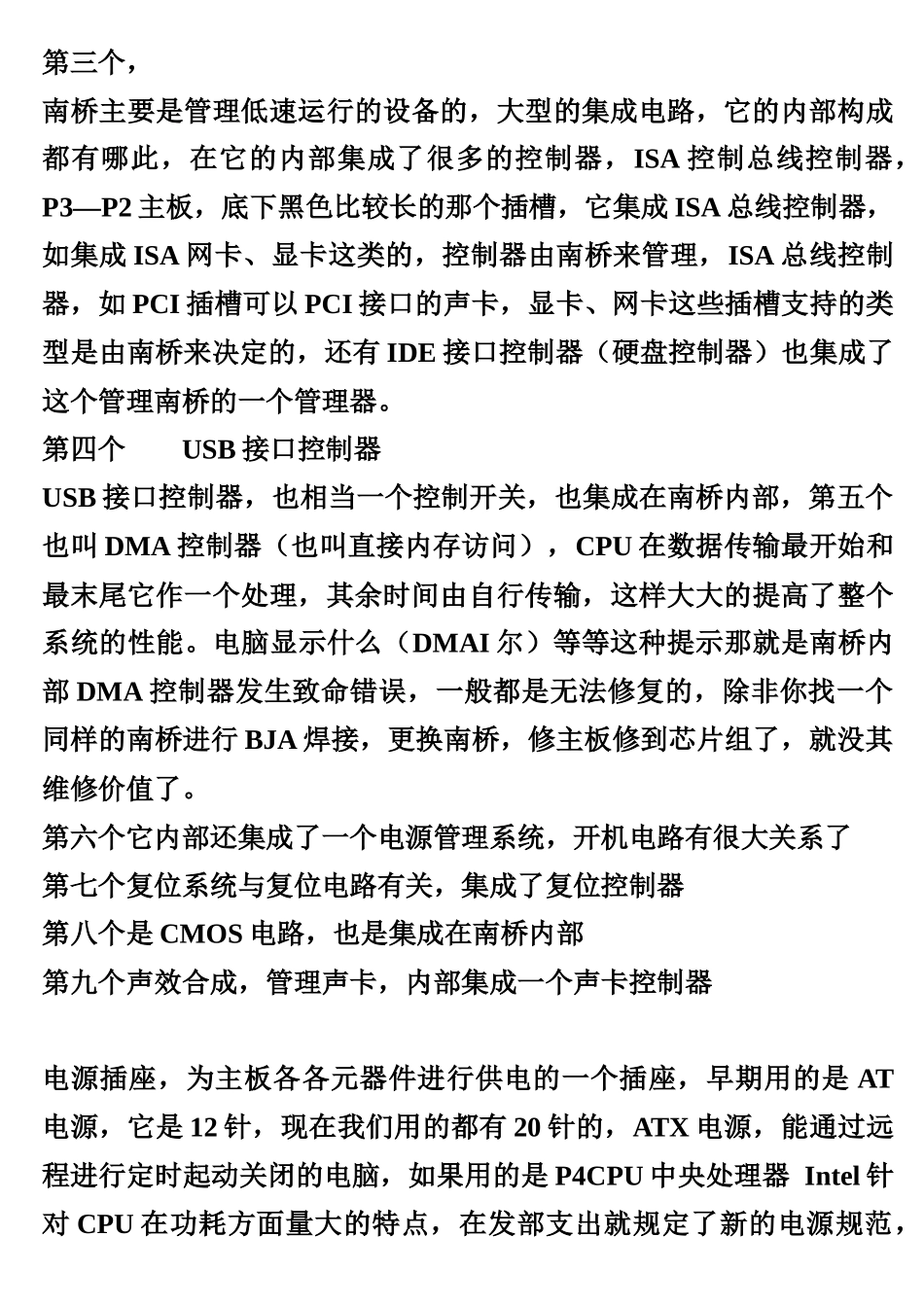

主板芯片级维修教程6171656464_第3页
3/19
第一讲主板芯片级专业的一个基础,对电子电路,有一定的认识,如二级管、三级管、电阻,电容、场效应管、门电路、好坏判断,型号识别、代换原则、基本的单元电路。主板结构,主板分为 4 层板,6 层板,8 层板。6、8 层板它用在服务器上,4 层、6 层、8 层板主要在主板信号线和供电线的不同,这个电脑主板是由 PCB 制成的印刷电路,它是由几层塑脂胶粘合在一起,内部采用的是铜波走线,一般的 PCB 有 4 层板,如 P4 主板,上下层走的信号层,中间一层走的是供电,一层地线。在主板上密密麻麻细线是信号,板子的后面细细线也信号线,比信号线稍粗的线,是供电线,供电线和地线一般走在夹层板,也就是说在主板的上下是看不到这个粗线的,这就是因为个别供电线是放在这板的两面,为了方便对信号作出修改,好的主板线路板有 6 层板,这种的主板的信号线之间相距较远的距离可以防止电磁干扰,6 层可能有三个和四个信号层,一个接地,一个或两个电源层,用来提供足够的动力,为使系统能正常工作信号线的部局和长度是至关重要的因素,它设置的忠指尽量避免由于信号干扰成造成信号失真,市面上比较流行主板如华硕、华擎、Intel 主板都是非常好的主板,相对造比较高,像杂牌主板它造价比较低,所以信号与信号之间相互干扰比较大,那其就决定好主板性能更加稳定,坏的主板都或多或少的映应系统的工作。第一 CPU 认识 认识一下主板上个个的元件,以 P4 主板来认识一下主板上的个个元件 器 , 第 一 个 CPU 插 座 , 主 要 分 为 , ( Socket7 ) 它 是 安 装P55C、P54C、K6、一代、二代系列的 CPU,一般在 CPU 插座底部都标有非常清楚,像 PGA478 这个就是 P4 主板,(SocketCU2)、(SocketA)一般也会插座底部标识有,主要是安装 AMD 生产的CPU 如毒龙,速龙,散龙,两大 CPU 生产产家就是 AMD 和 Intel,目前市面上最常见到的是 Intel 的 CPU,(SocketT)它是 Intel 生产的 LTA775 上 64 位 CPU 的,(Socket754)它是 AMD 公司低端 64 位的 CPU,还有(Socket939),它是安装 AMD 公司高端 64 位的CPU,(Socket940)它是安装 AMD 公司生产服务器版的 CPU 的,(SocketA)这个是安装是 AMD 公司的 K7 系列的 CPU,PGA370 它主要是安装 Intel 公司生产的 P3、散扬 1、一至三代的 CPU,还有PGA423 它主要是安装 Intel 公司生产的 P4CPU,主要是能支...
