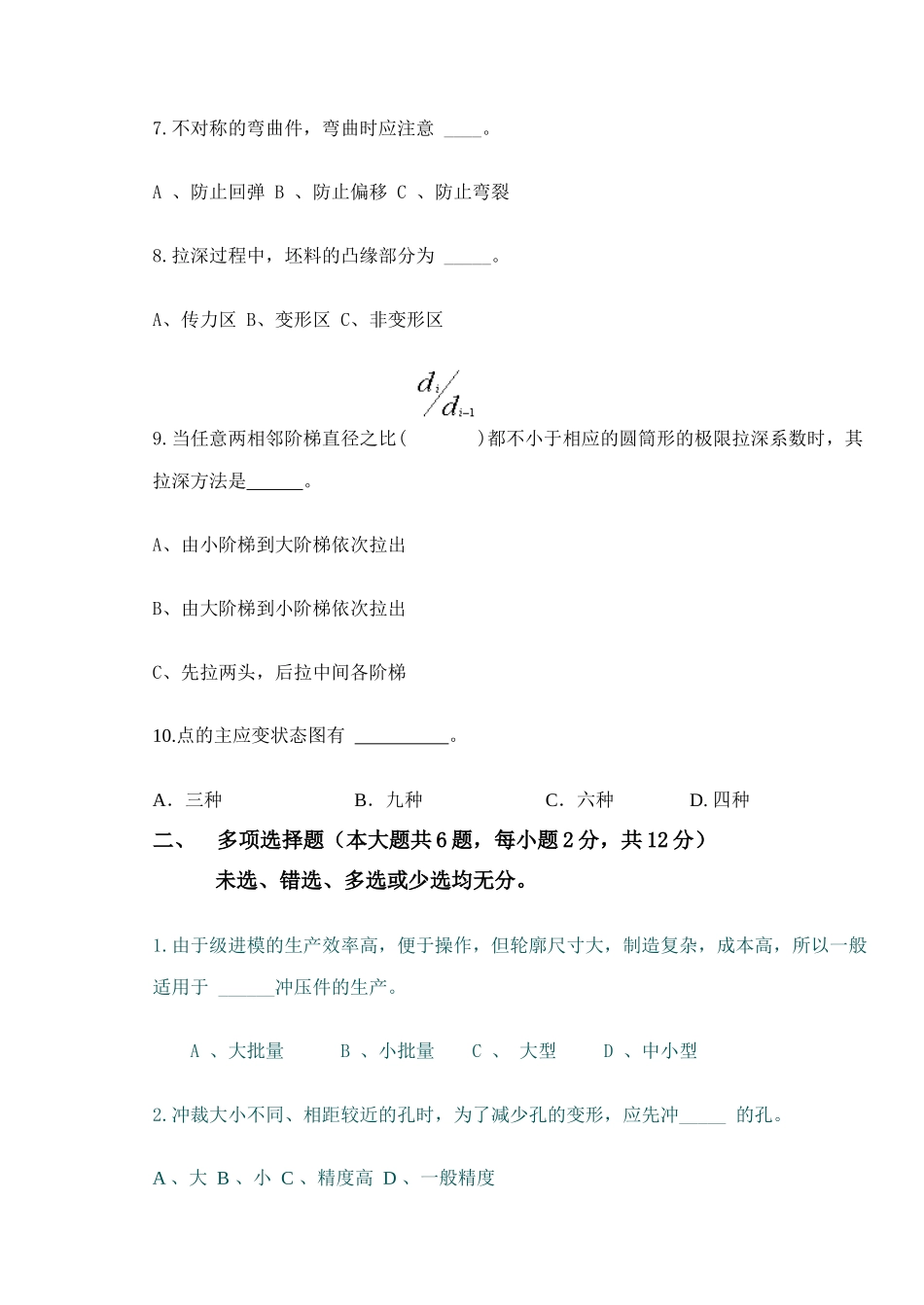

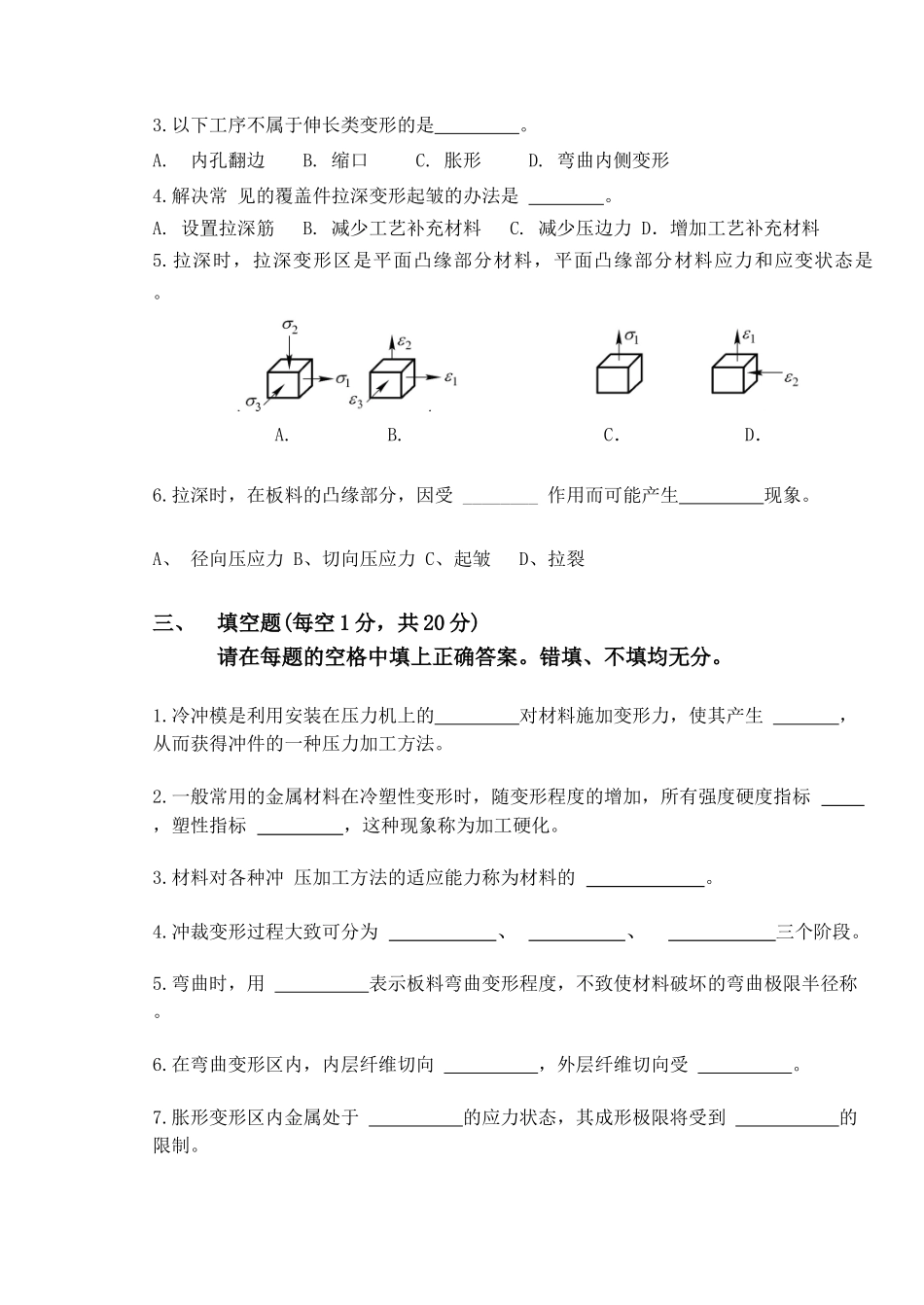

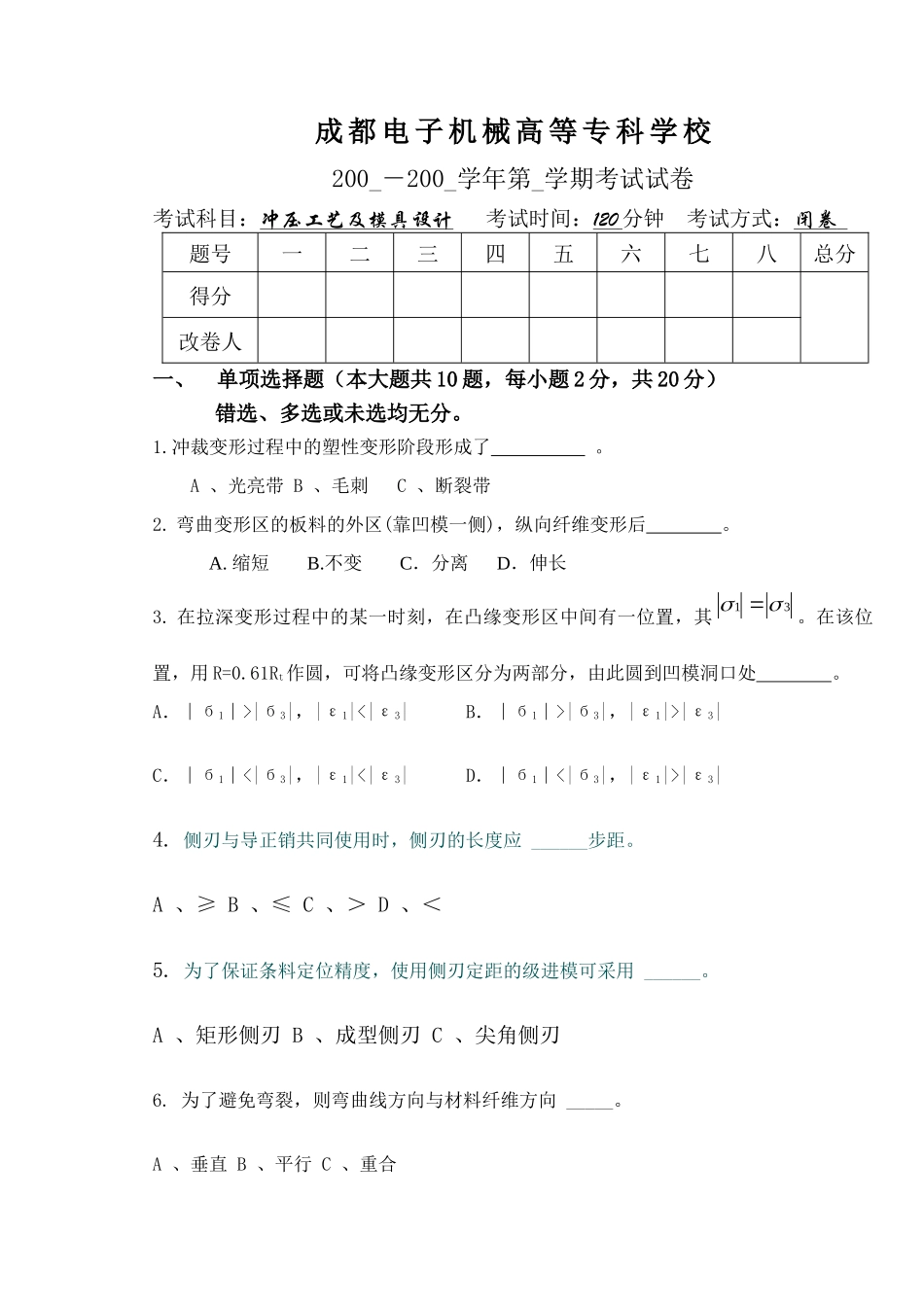

成 都 电 子 机 械 高 等 专 科 学 校200 -200 学年第 学期考试试卷考试科目:冲压工艺及模具设计 考试时间:120 分钟 考试方式:闭卷 题号一二三四五六七八总分得分改卷人一、单项选择题(本大题共 10 题,每小题 2 分,共 20 分)错选、多选或未选均无分。1.冲裁变形过程中的塑性变形阶段形成了 。 A 、光亮带 B 、毛刺 C 、断裂带 2. 弯曲变形区的板料的外区(靠凹模一侧),纵向纤维变形后 。A. 缩短 B.不变 C.分离 D.伸长3. 在拉深变形过程中的某一时刻,在凸缘变形区中间有一位置,其。在该位置,用 R=0.61Rt作圆,可将凸缘变形区分为两部分,由此圆到凹模洞口处 。A.∣б1∣>|б3|,|ε1|<|ε3| B.∣б1∣>|б3|,|ε1|>|ε3|C.∣б1∣<|б3|,|ε1|<|ε3| D.∣б1∣<|б3|,|ε1|>|ε3|4. 侧刃与导正销共同使用时,侧刃的长度应 ______步距。 A 、≥ B 、≤ C 、> D 、<5. 为了保证条料定位精度,使用侧刃定距的级进模可采用 ______。 A 、矩形侧刃 B 、成型侧刃 C 、尖角侧刃6. 为了避免弯裂,则弯曲线方向与材料纤维方向 _____。 A 、垂直 B 、平行 C 、重合 31 7.不对称的弯曲件,弯曲时应注意 ____。 A 、防止回弹 B 、防止偏移 C 、防止弯裂 8.拉深过程中,坯料的凸缘部分为 _____。 A、传力区 B、变形区 C、非变形区 9.当任意两相邻阶梯直径之比( )都不小于相应的圆筒形的极限拉深系数时,其拉深方法是 。 A、由小阶梯到大阶梯依次拉出 B、由大阶梯到小阶梯依次拉出 C、先拉两头,后拉中间各阶梯 10.点的主应变状态图有 。A.三种 B.九种 C.六种 D. 四种二、多项选择题(本大题共 6 题,每小题 2 分,共 12 分)未选、错选、多选或少选均无分。1.由于级进模的生产效率高,便于操作,但轮廓尺寸大,制造复杂,成本高,所以一般适用于 ______冲压件的生产。 A 、大批量 B 、小批量 C 、 大型 D 、中小型 2.冲裁大小不同、相距较近的孔时,为了减少孔的变形,应先冲_____ 的孔。 A 、大 B 、小 C 、精度高 D 、一般精度3.以下工序不属于伸长类变形的是 。A. 内孔翻边 B. 缩口 C. 胀形 D. 弯曲内侧变形4.解决常 见的覆盖件拉深变形起皱的办法是 。A. 设置拉深筋 B. 减少工艺补充材料 C. 减少压边力 D.增加工艺补充材料5.拉深时,拉深变形区是平面凸缘部分材料,平面凸缘部...
