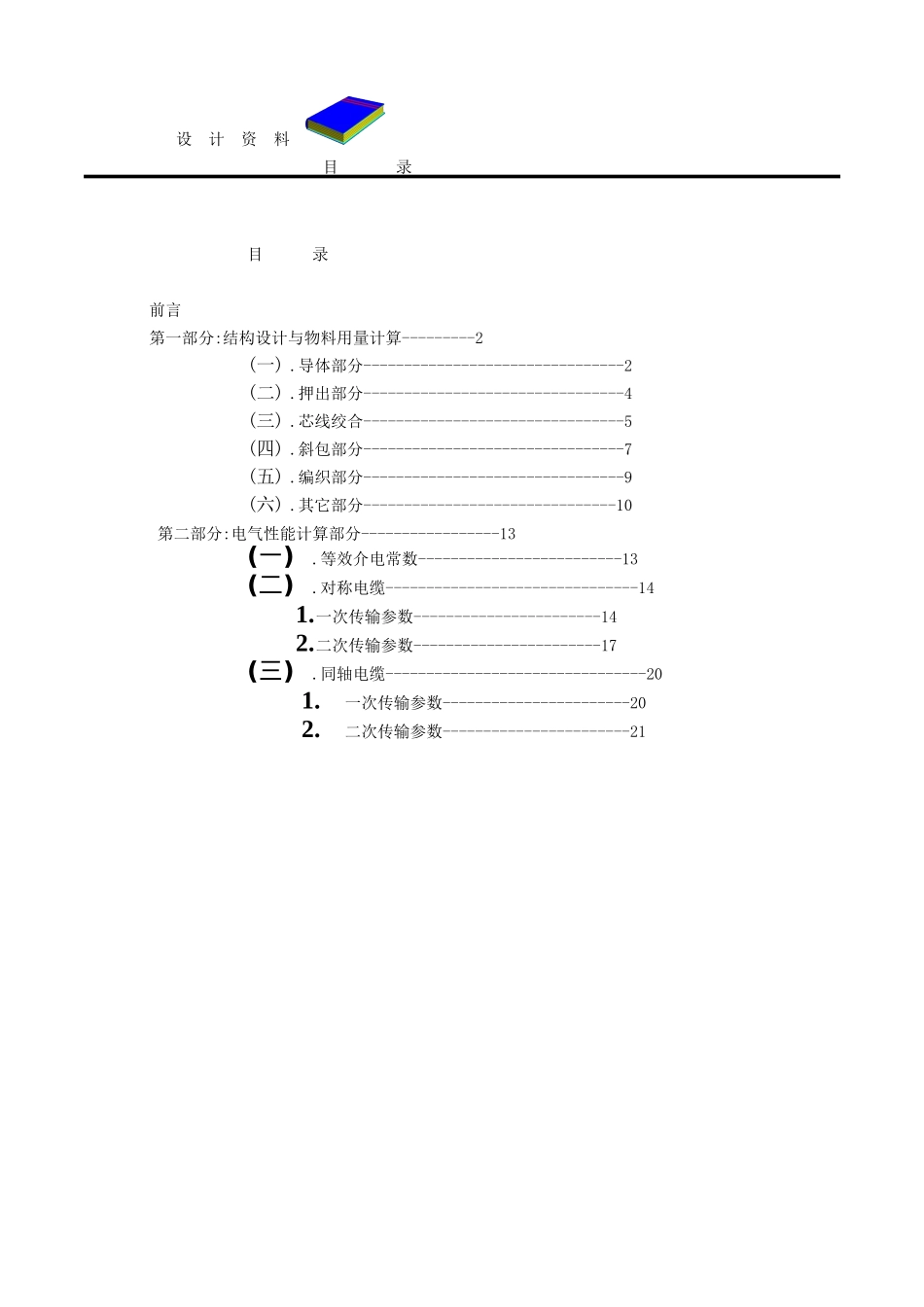

设 计 资 料 目 录 目 录 前言 第一部分:结构设计与物料用量计算---------2(一) .导体部分--------------------------------2(二) .押出部分--------------------------------4(三) .芯线绞合--------------------------------5(四) .斜包部分--------------------------------7(五) .编织部分--------------------------------9(六) .其它部分-------------------------------10 第二部分:电气性能计算部分-----------------13(一).等效介电常数-------------------------13(二).对称电缆-------------------------------141.一次传输参数-----------------------142.二次传输参数-----------------------17(三).同轴电缆--------------------------------201.一次传输参数-----------------------202.二次传输参数-----------------------21 设 计 资 料 前 言 部 分 前 言 此数据主要是把一些有关产品设计的技术数据加以集总归纳,作为设计人员在设计过程中参考数据,为设计者提供方便.也可作为设计人员的培训资料. 数据主要分为两部分,第一部分主要讲述电缆各组成部分的结构设计及各组成部分的物料用量.第二部分电气性能计算部分,主要是讲述通信线材的主要电气性能与各结构参数之间的关系.并在数据的最后列出设计过程中常用的表格. 设 计 资 料 第一部分 第一部分 电缆结构设计与物料用量计算 电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据.物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据.一.导体部分有关设计与计算: 导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面:1. 线材的使用场所及后序加工方式. 2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等. 1.导体绞合节距设计: 绞线中绞合节距大小一般根据绞合导体线规选取(主要针对 UL 电子线系列, 电源线,UL444 系列,CSA TR-4 系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对 UL电子线. 美制线规对应截面积及绞线节距 美制...
