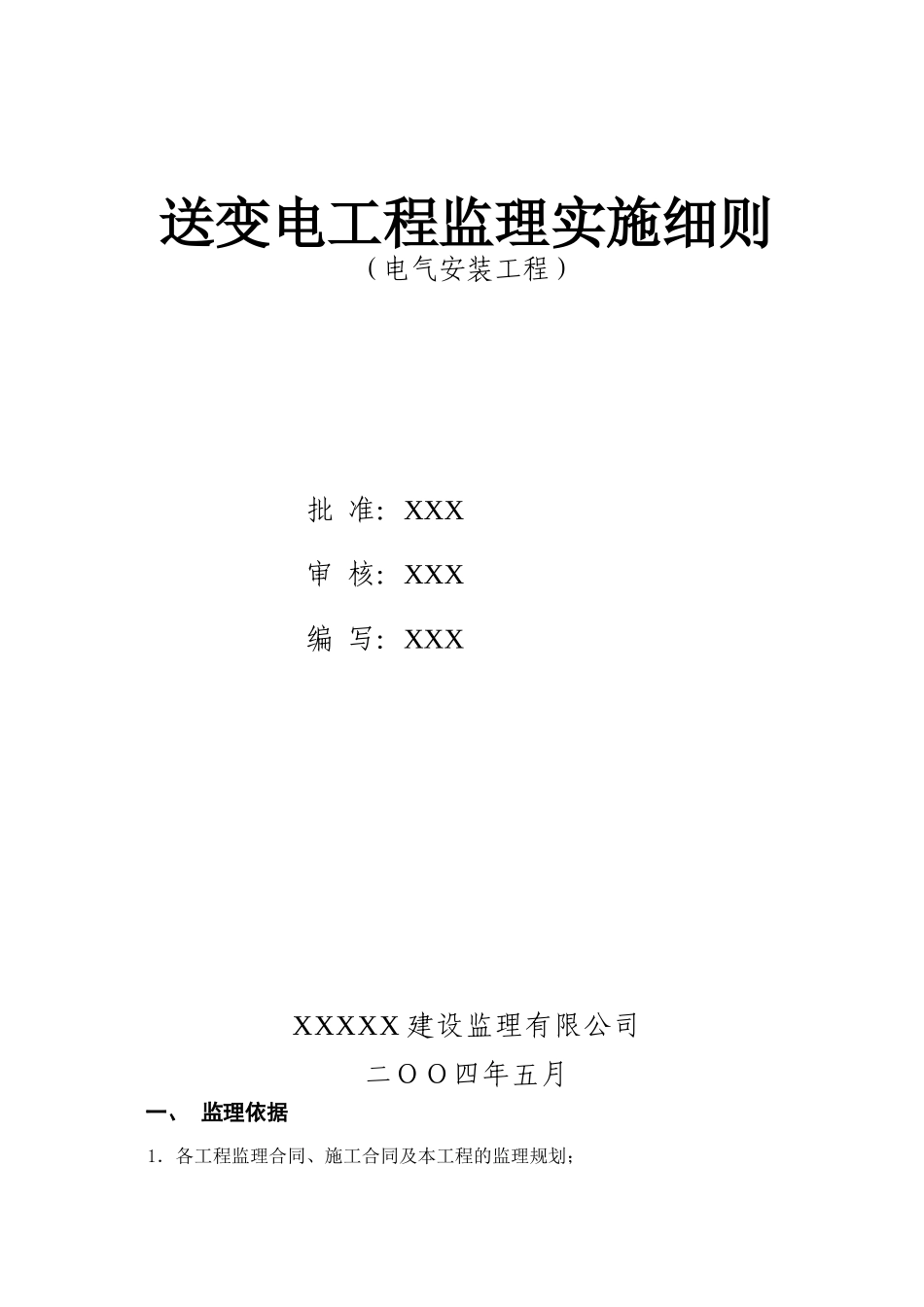

送变电工程监理实施细则（电气安装工程）批 准：XXX审 核：XXX编 写：XXXXXXXX 建设监理有限公司二ＯＯ四年五月一、 监理依据1．各工程监理合同、施工合同及本工程的监理规划；2．工程设计施工图纸、文件、会审纪要；3．国家、电力部门颁发的电气装置安装工程施工的现行标准、规程、规范；4．设备制造厂家的产品技术文件及合同协议；5．电力工程建设项目监理典型表式。二、 控制与协调1． 施工质量目标 施工质量目标按国家和部颁建设标准、规范进行验收，电气工程达到优良（合格），安装记录、竣工图纸完整、真实准确、规范。2． 安全责任目标 不发生人身伤亡事故、不发生设备质量事故和其它重大事故。3． 供应质量目标 检查供应的材料、设备均符合合同、协议及有关签署纪要的规定，出厂证明、合格证、试验报告、使用说明书及设备图纸完整、正确、真实、及时，要求生产厂家服务周到，较好为工程建设服务。4． 系统性能目标 调试方案科学、完整、规范。调度方案可靠、合理。接线正确、仪器仪表精确、操作无误、试验数据真实、判断结论准确；系统性能满足试验大纲要求。5． 职 责（1）为了加强电气安装工程的质量管理，组成如下质量休系： 施工方的班组、项目经理部、公司组成三级质量体系，接受业主、监理工程师的监督。（2）质量验评工作组由业主、质量监督站、监理单位、施工单位、设计单位和运行单位组成；负责审查认可施工单位提出的《电气安装工程质量验评范围划分表》，制定电气安装工程质量分段验评计划。（3）监理单位的质量管理职责： ① 跟踪施工全过程的质量体系的运行情况； ② 办理隐蔽工程的检查见证； ③ 组织隐蔽工程验收；④ 按见证点（W 点）、停工待检点（H 点）、旁站点（S 点）的分配实施质量跟踪检查，W 点、H 点、S 点的具体分配如下：设备名称监 控 点见证点W停工待检点H旁站点S断路器 开箱检查√ 基础及支架检查 √ 施工方案审查√ 吊装√ 抽真空、充气√ 调整√ 电气试验√隔离开关 开箱检查√ 基础及支架检查√ 施工方案审查√ 吊装√ 调整√ 电气试验√电流互感器 开箱检查√ 基础及支架检查√ 施工方案审查√ 吊装√ 电气试验√电压互感器 开箱检查√ 基础及支架检查√ 施工方案审查√ 吊装√ 电气试验√避雷器 开箱检查√ 基础及构支架检查√ 施工方案审查√ 吊装√设备名称监 控 点见证点W停工待检点H旁站点S 电气试验√软母线（包括引下线，设备连...
