暖通空调设计概述VIP免费

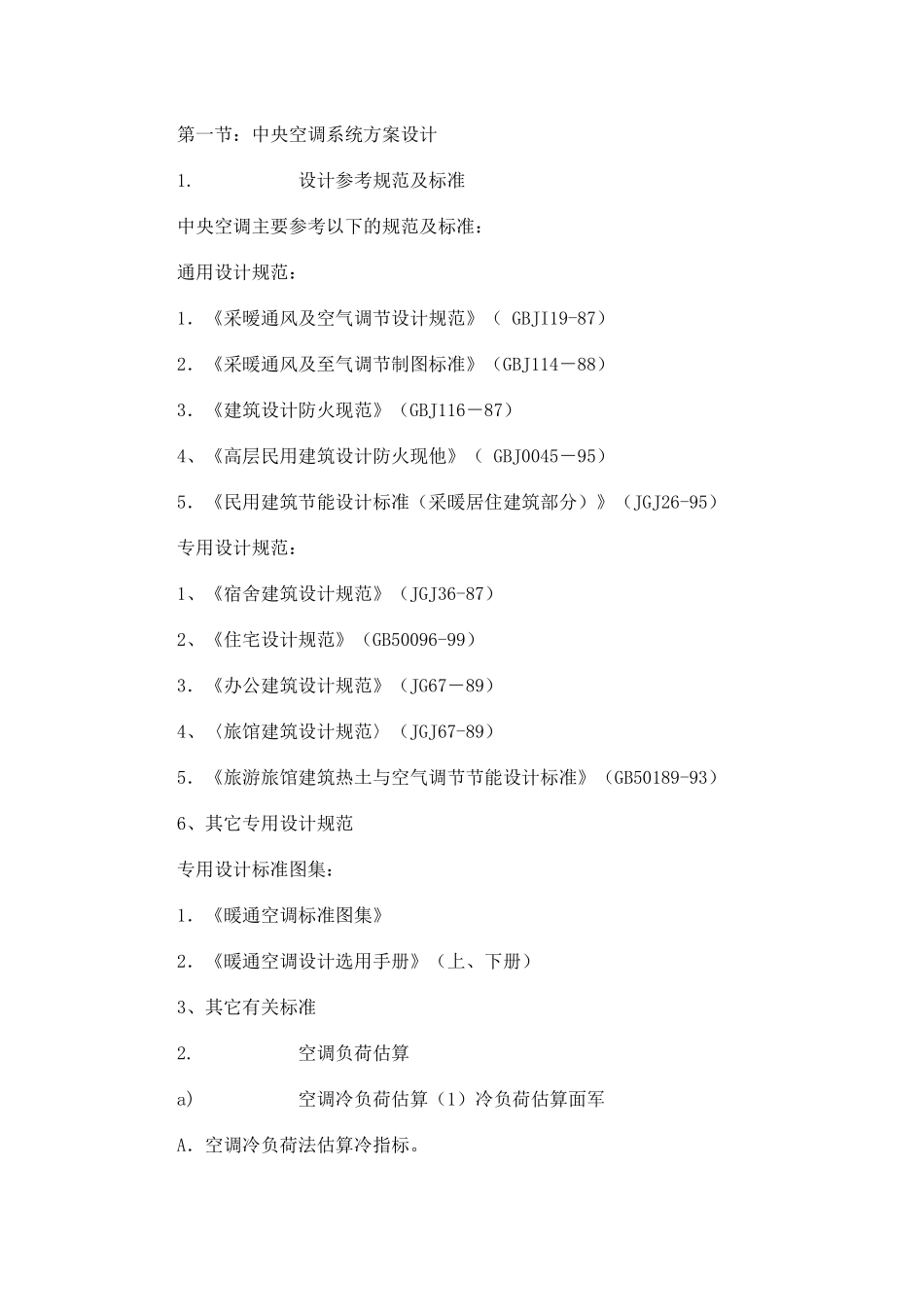

暖通空调设计概述_第1页
1/45

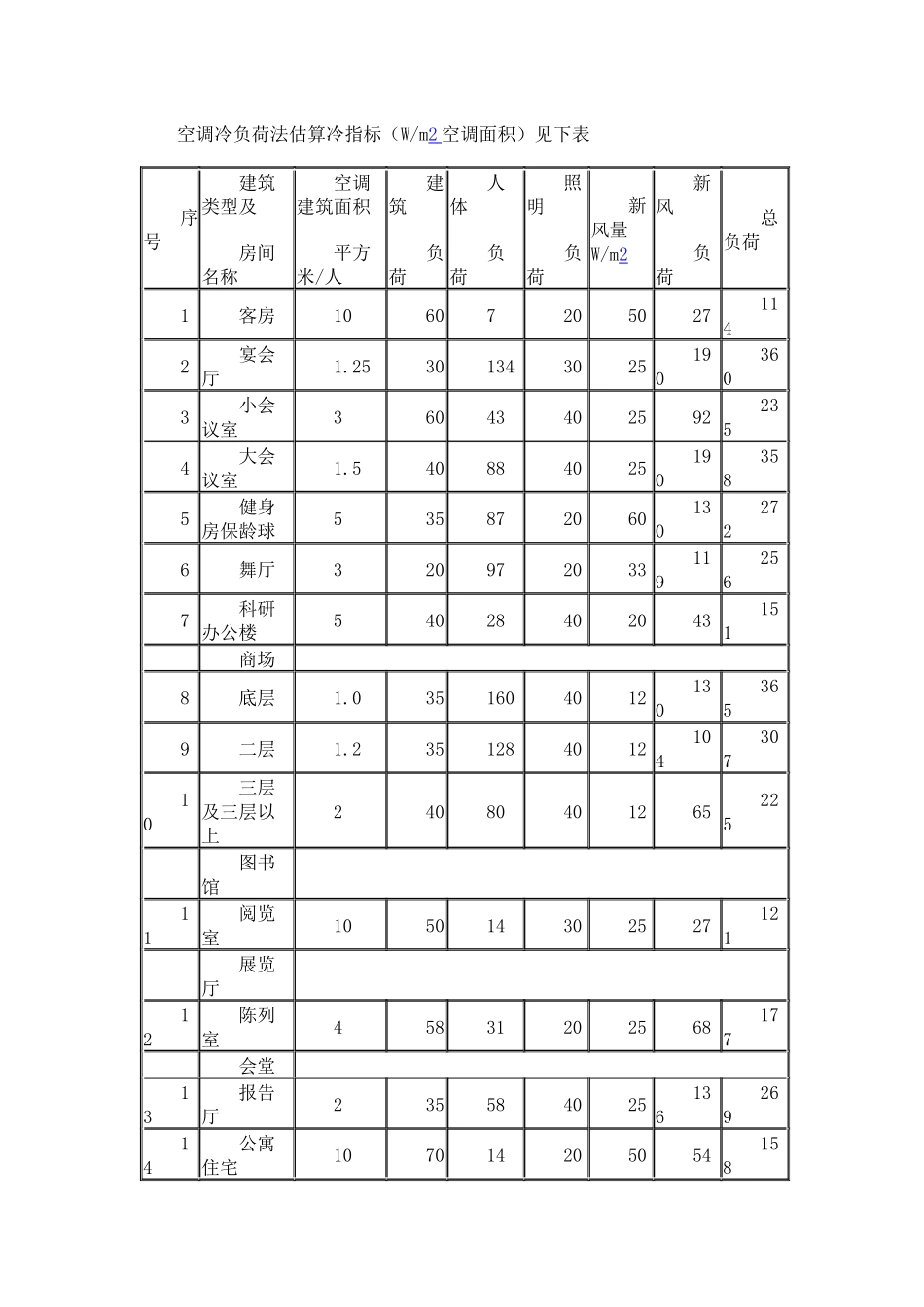

暖通空调设计概述_第2页
2/45

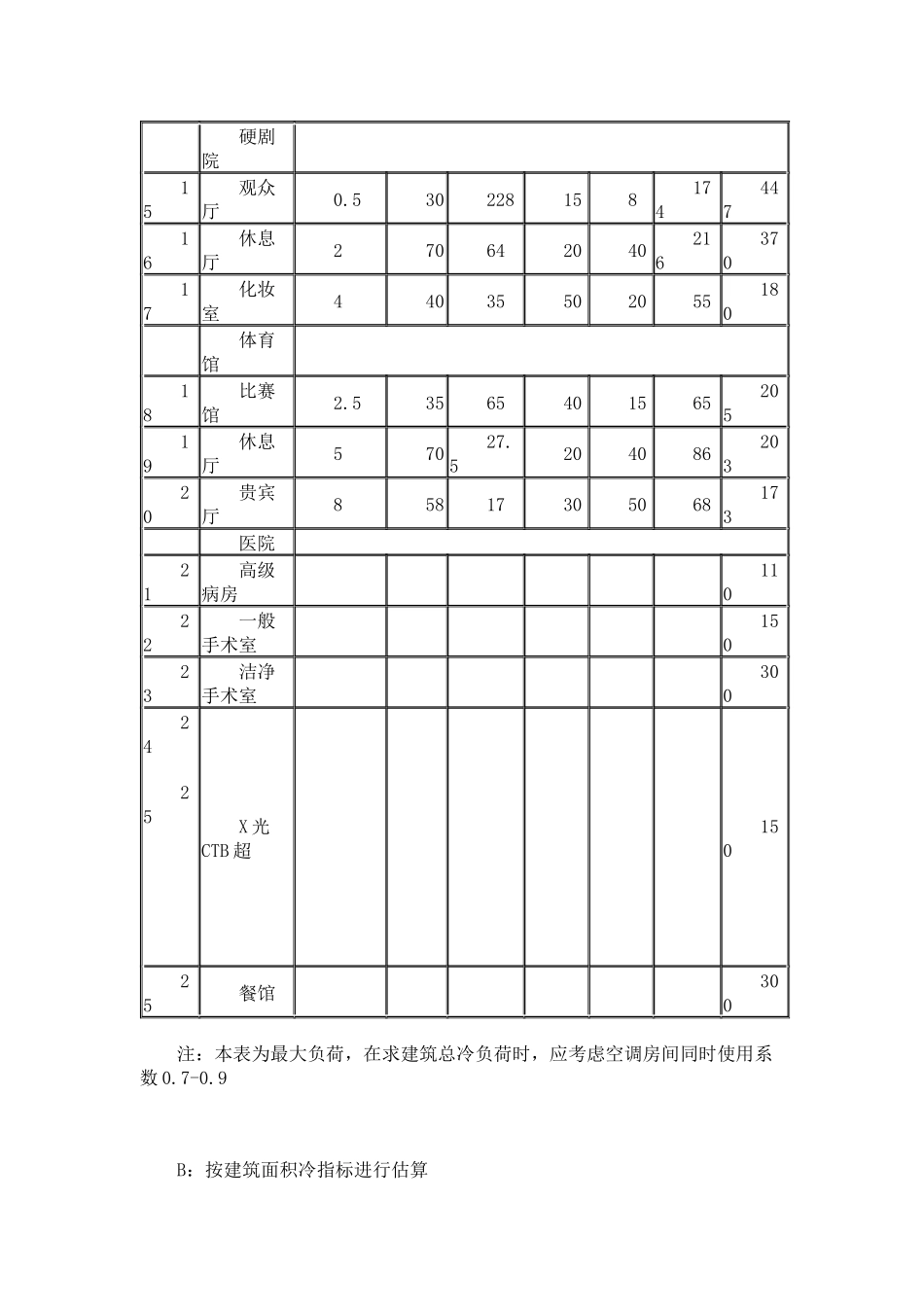

暖通空调设计概述_第3页
3/45
第一节:中央空调系统方案设计1. 设计参考规范及标准中央空调主要参考以下的规范及标准:通用设计规范:1.《采暧通风及空气调节设计规范》( GBJI19-87)2.《采暖通风及至气调节制图标准》(GBJ114-88)3.《建筑设计防火现范》(GBJ116-87)4、《高层民用建筑设计防火现他》( GBJ0045-95)5.《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ26-95)专用设计规范:1、《宿舍建筑设计规范》(JGJ36-87)2、《住宅设计规范》(GB50096-99)3.《办公建筑设计规范》(JG67-89)4、〈旅馆建筑设计规范〉(JGJ67-89)5.《旅游旅馆建筑热土与空气调节节能设计标准》(GB50189-93)6、其它专用设计规范专用设计标准图集:1.《暖通空调标准图集》2.《暖通空调设计选用手册》(上、下册)3、其它有关标准2. 空调负荷估算a) 空调冷负荷估算(1)冷负荷估算面军A.空调冷负荷法估算冷指标。空调冷负荷法估算冷指标(W/m2 空调面积)见下表 序号建筑类型及房间名称空调建筑面积平方米/人建筑负荷人体负荷照明负荷新风量W/m2新风负荷总负荷1客房106072050271142宴会厅1.253013430251903603小会议室360434025922354大会议室1.5408840251903585健身房保龄球5358720601302726舞厅3209720331192567科研办公楼54028402043151 商场 8底层1.03516040121303659二层1.235128401210430710三层及三层以上24080401265225 图书馆 11阅览室105014302527121 展览厅 12陈列室45831202568177 会堂 13报告厅23558402513626914公寓住宅107014205054158 硬剧院 15观众厅0.53022815817444716休息厅27064204021637017化妆室44035502055180 体育馆 18比赛馆2.5356540156520519休息厅57027.520408620320贵宾厅85817305068173 医院 21高级病房 11022一般手术室 15023洁净手术室 3002425 X 光CTB 超 15025餐馆 300注:本表为最大负荷,在求建筑总冷负荷时,应考虑空调房间同时使用系数 0.7-0.9 B:按建筑面积冷指标进行估算 建筑面积冷指标 建筑名称冷负荷指标W/m2² 建筑面积建筑名称冷负荷指标W/m2 建筑面积旅馆80-90体育馆100-135200-350(按人员座位数)办公楼85-100图书馆35-40计算机房190-380医院80-90数据处理320-400商店105-125营业厅设空调时,200-250 按营业厅面积剧院126-160200-300(按观众厅面积)会堂180-225注:l、上述指标为总建筑面积的冷负荷指标:建筑面积的总建筑面积小于5000 平米时,取上限;大于 l0000 平米...
