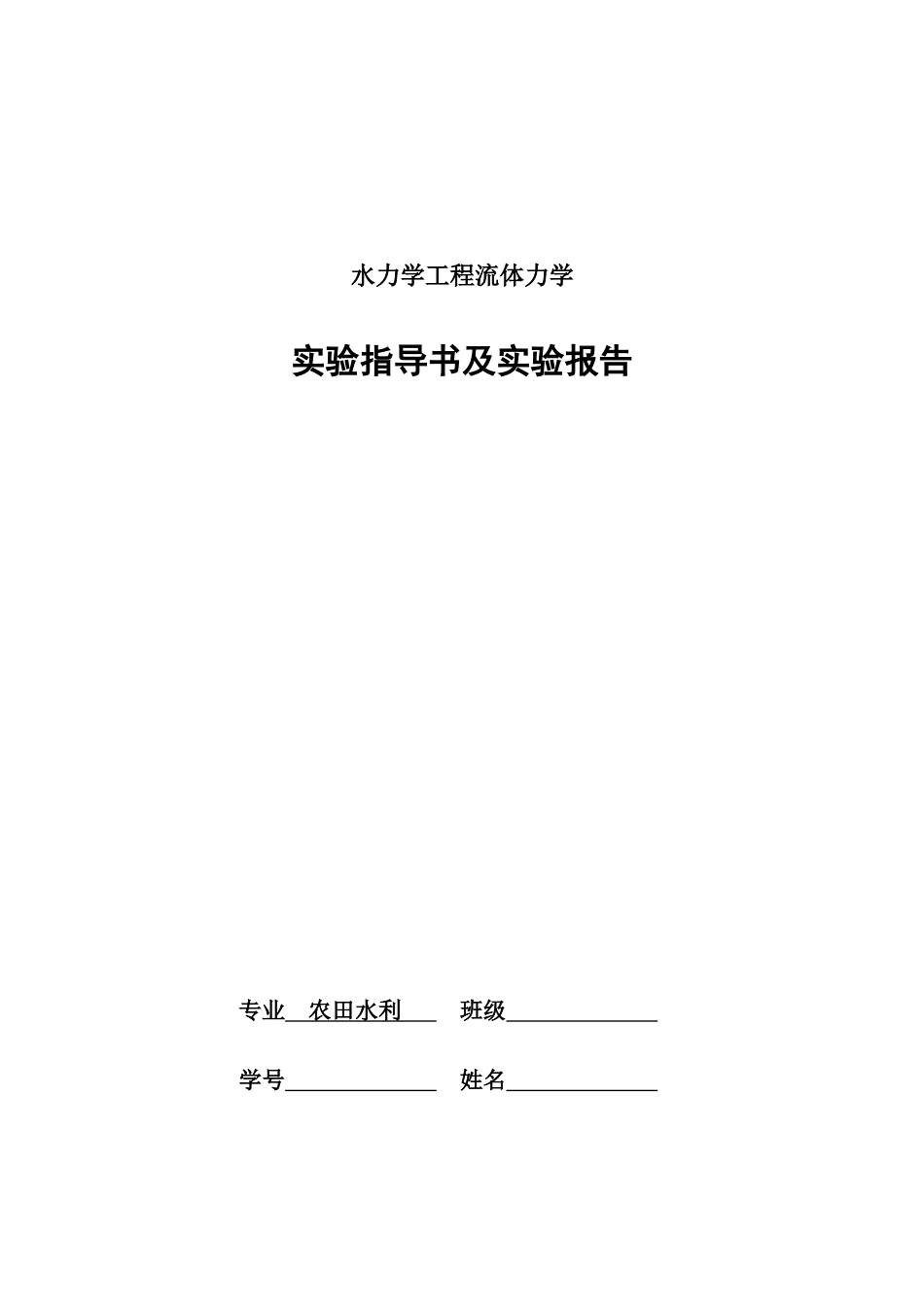

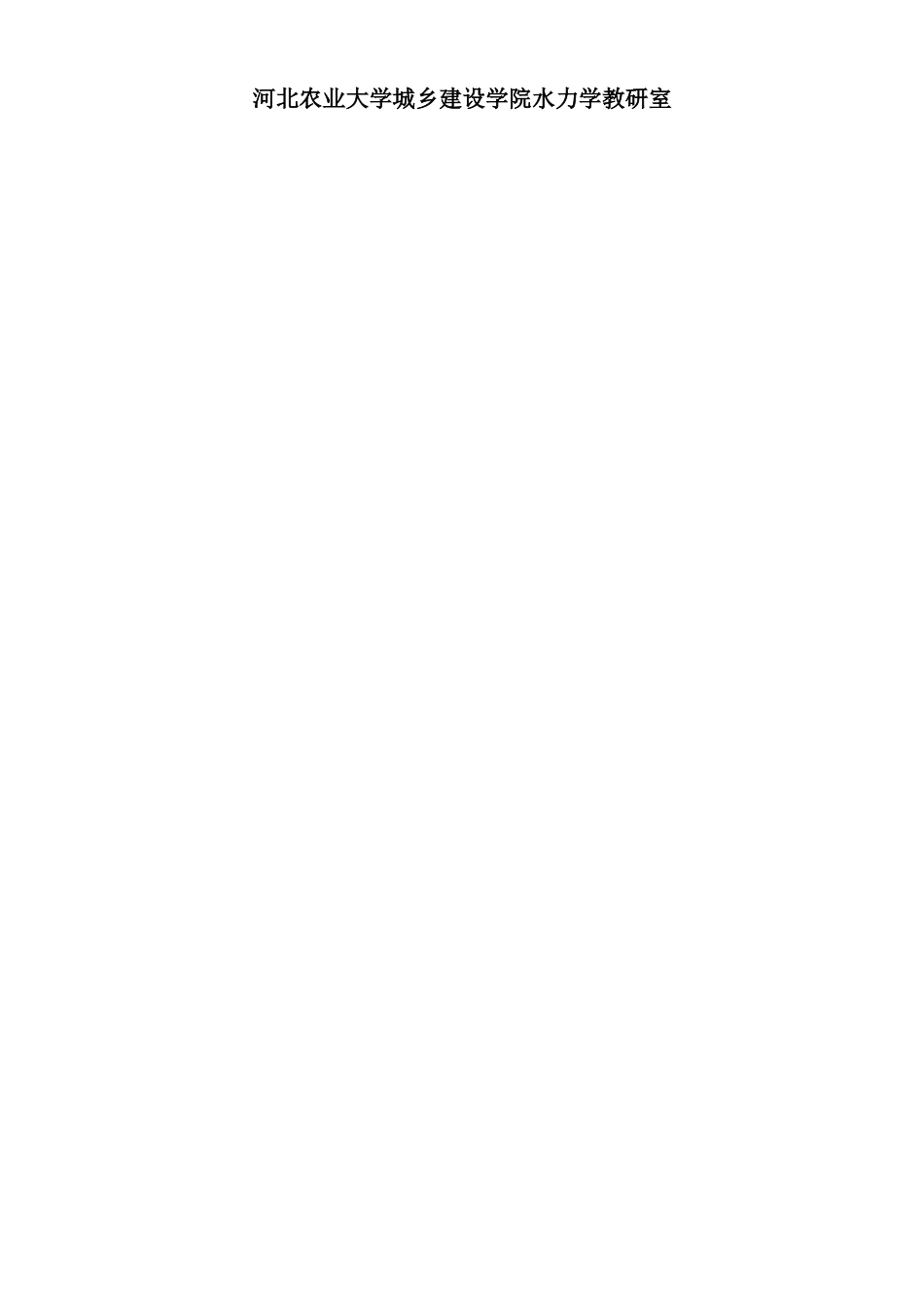

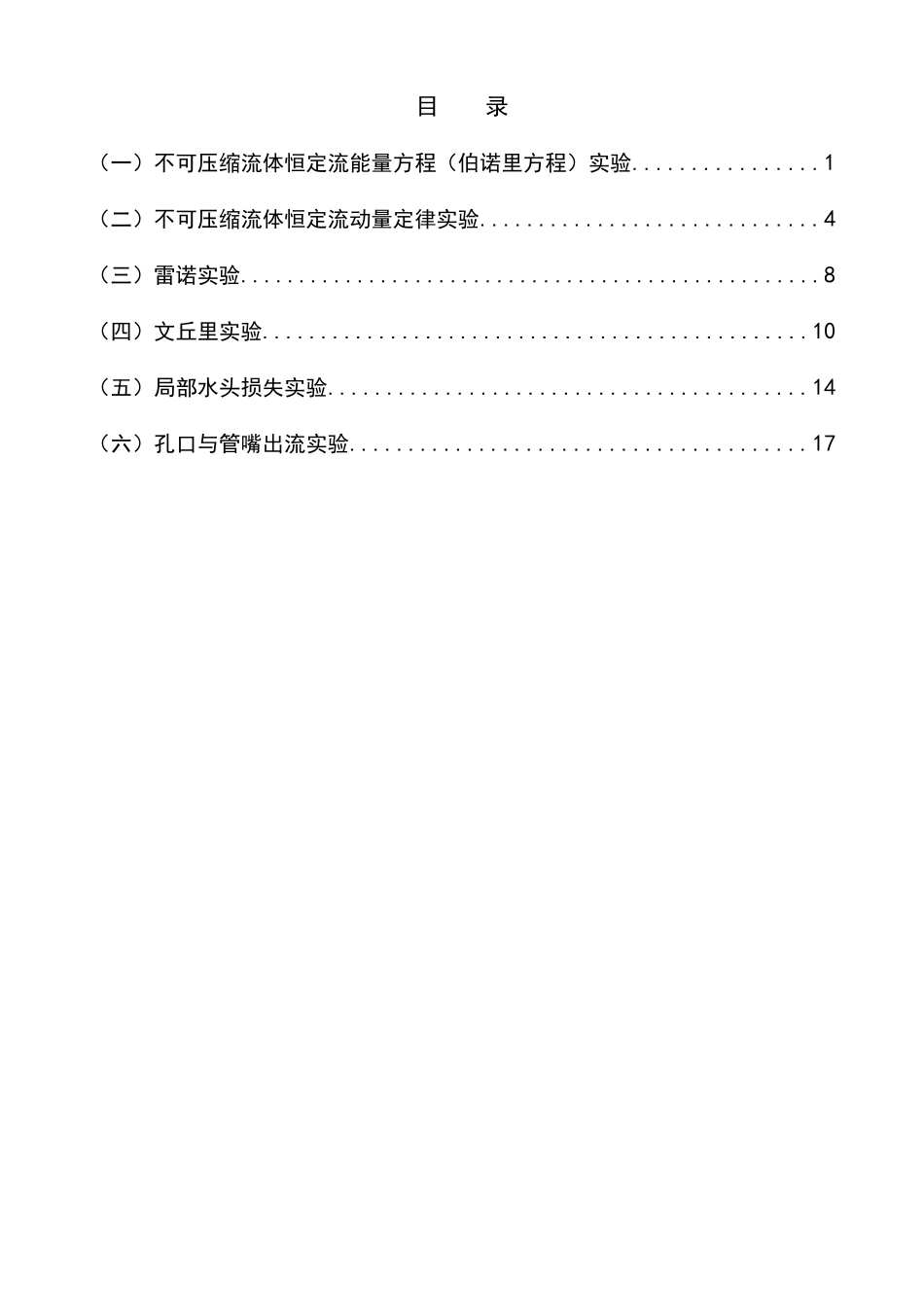

水力学工程流体力学实验指导书及实验报告专业 农田水利 班级 学号 姓名 河北农业大学城乡建设学院水力学教研室目 录（一）不可压缩流体恒定流能量方程（伯诺里方程）实验................1（二）不可压缩流体恒定流动量定律实验.............................4（三）雷诺实验..................................................8（四）文丘里实验...............................................10（五）局部水头损失实验.........................................14（六）孔口与管嘴出流实验.......................................17（一）不可压缩流体恒定流能量方程（伯诺里方程）实验一．实验目的要求：1.掌握流速、流量、压强等动水力学水力要素的实验两侧技术；2.验证恒定总流的能量方程；3.通过对动水力学诸多水力现象的实验分析研究，进一步掌握有压管流中动水力学的能量转换特性。二．实验装置：本实验的装置如图 1.1 所示，图中：1.自循环供水器；2.实验台；3.可控硅无级调速器；4.溢流板；5.稳水孔板；6.恒压水箱；7.测压计；8.滑动测量尺；9.测压管；10.实验管道；11.测压点；12.毕托管；13.实验流量调节阀。三．实验原理：在实验管路中沿管内水流方向取个过水断面，可以列出进口断面（1）至断面（ ）的能量方程式（）取，选好基准面，从已设置的各断面的测压管中读出值，测出通过管路的流量，即可计算出断面平均流速 及，从而即可得到各断面测管水头和总水头。四．实验方法与步骤：1.熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。2.打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平（开关几次）。3．打开阀 13，观察测压管水头线和总水头线的变化趋势及位置水头、压强水头之间的相互关系，观察当流量增加或减少时测管水头的变化情况。4.调节阀 13 开度，待流量稳定后，侧记各测压管液面读数，同时测记实验流量（与毕托管相连通的是演示用，不必测记读数）。5.再调节阀 13 开度 1～2 次，其中一次使阀门开度最大（以液面降到标尺最低点为限），按第 4 步重复测量。五．实验成果及要求：实验台号 1.把有关常数记入表 1.1表 1.1 有关常数记录表 水箱液面高程 cm,上管道轴线高程 cm。测点编号1＊23456＊78＊9101112＊1314＊1516＊1718＊19管径 cm两点间距 cm4466413.5610291616注：（1）打“＊”者为毕托管测点（测点编号见图...
