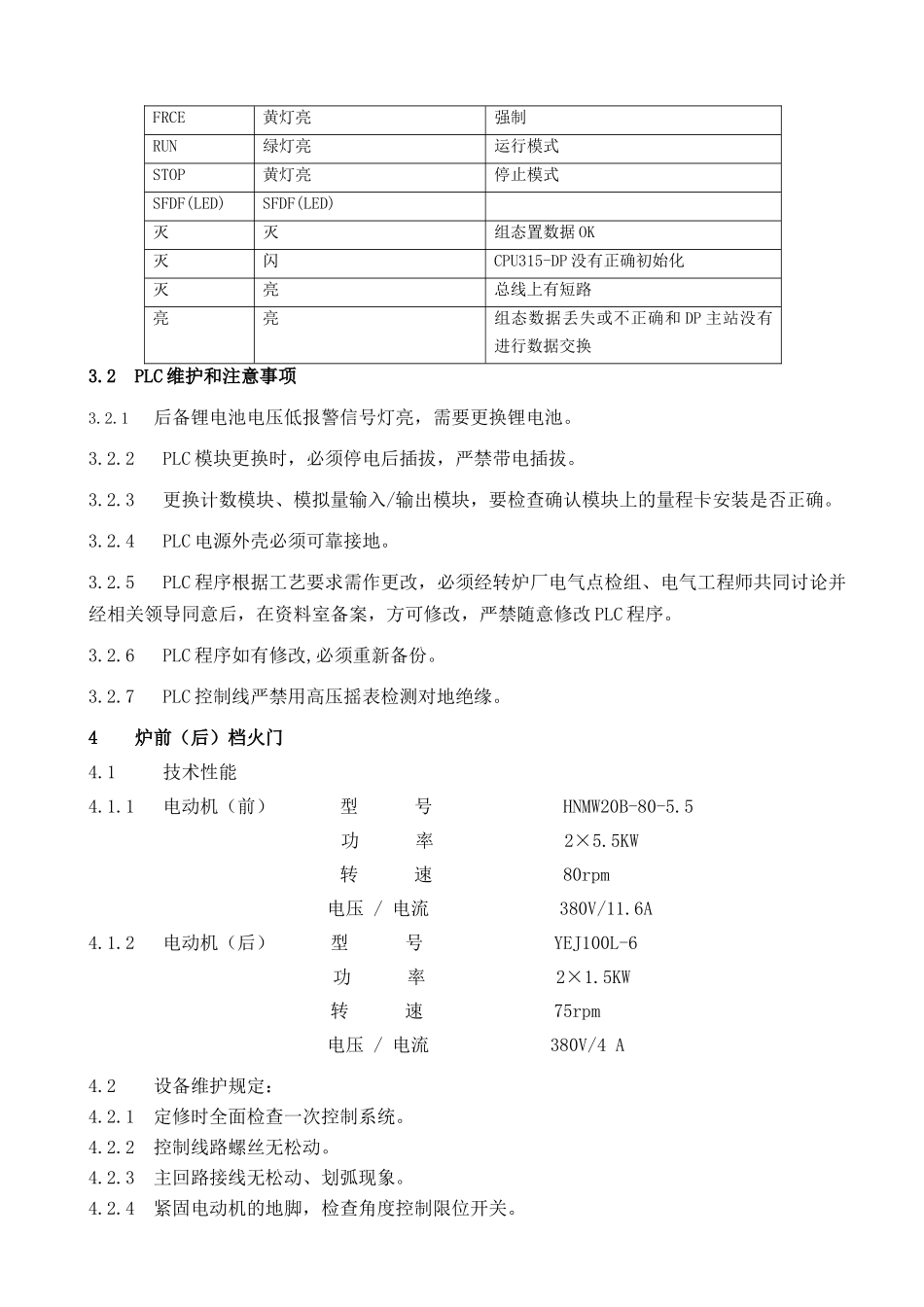

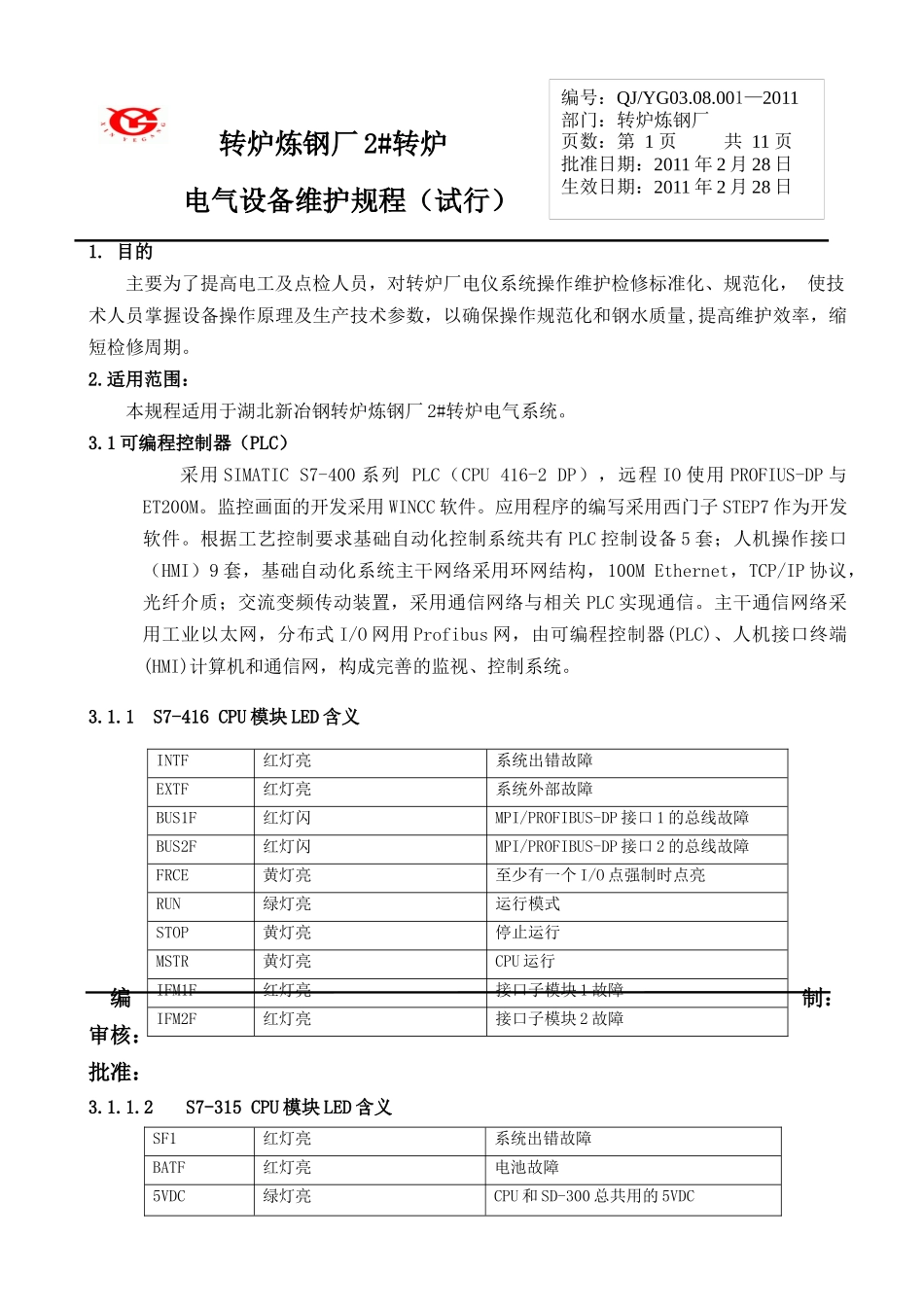

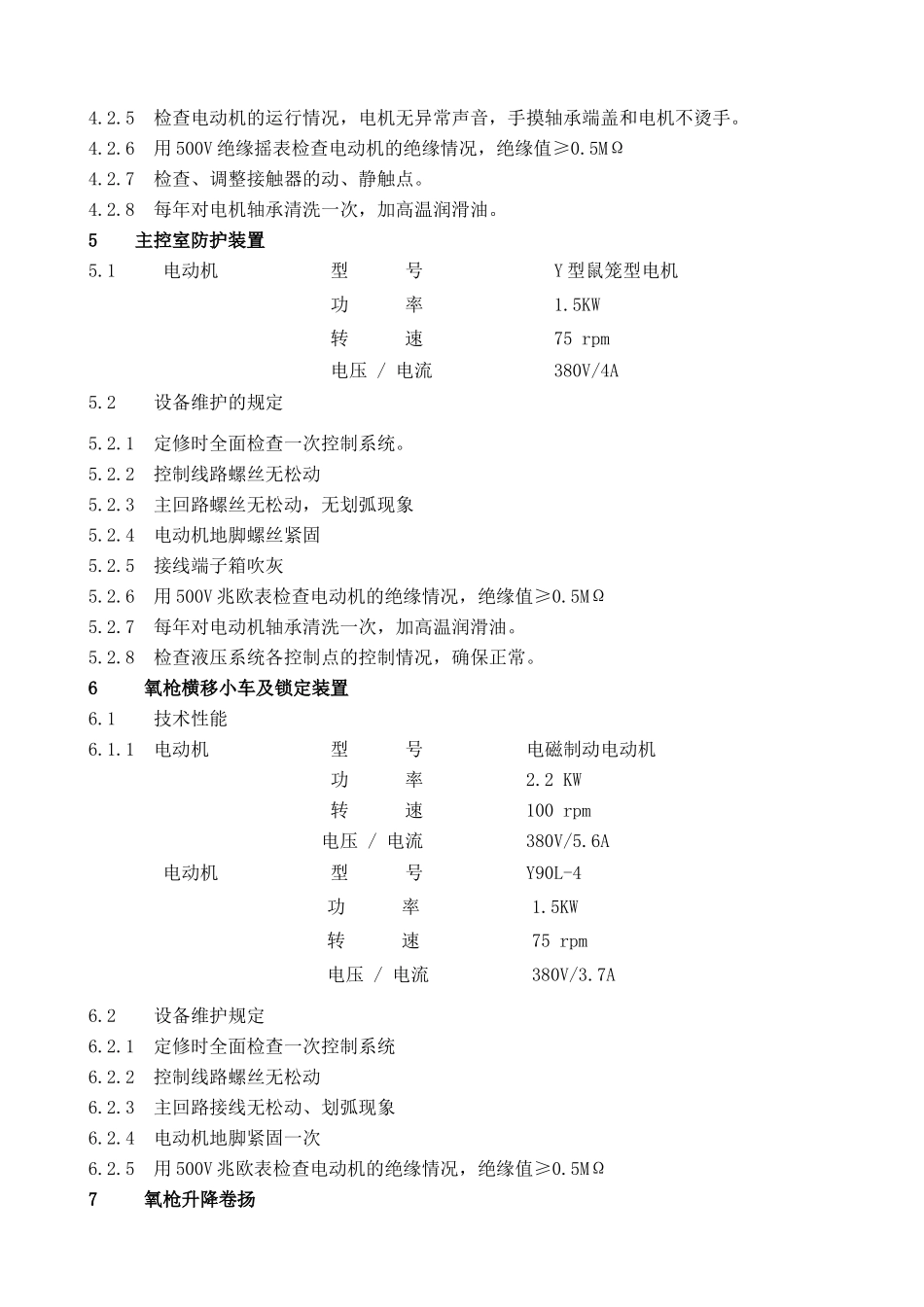

转炉炼钢厂 2#转炉电气设备维护规程（试行）1. 目的主要为了提高电工及点检人员，对转炉厂电仪系统操作维护检修标准化、规范化， 使技术人员掌握设备操作原理及生产技术参数，以确保操作规范化和钢水质量,提高维护效率，缩短检修周期。2.适用范围：本规程适用于湖北新冶钢转炉炼钢厂 2#转炉电气系统。3.1 可编程控制器（PLC）采用 SIMATIC S7-400 系列 PLC（CPU 416-2 DP），远程 IO 使用 PROFIUS-DP 与ET200M。监控画面的开发采用 WINCC 软件。应用程序的编写采用西门子 STEP7 作为开发软件。根据工艺控制要求基础自动化控制系统共有 PLC 控制设备 5 套；人机操作接口（HMI）9 套，基础自动化系统主干网络采用环网结构，100M Ethernet，TCP/IP 协议，光纤介质；交流变频传动装置，采用通信网络与相关 PLC 实现通信。主干通信网络采用工业以太网，分布式 I/O 网用 Profibus 网，由可编程控制器(PLC)、人机接口终端(HMI)计算机和通信网，构成完善的监视、控制系统。3.1.1 S7-416 CPU 模块 LED 含义编制： 审核： 批准：3.1.1.2S7-315 CPU 模块 LED 含义SF1红灯亮系统出错故障BATF红灯亮电池故障5VDC绿灯亮CPU 和 SD-300 总共用的 5VDC编号：QJ/YG03.08.001—2011部门：转炉炼钢厂页数：第 1 页 共 11 页批准日期：2011 年 2 月 28 日生效日期：2011 年 2 月 28 日INTF红灯亮系统出错故障EXTF红灯亮系统外部故障BUS1F红灯闪MPI/PROFIBUS-DP 接口 1 的总线故障BUS2F红灯闪MPI/PROFIBUS-DP 接口 2 的总线故障FRCE黄灯亮至少有一个 I/O 点强制时点亮RUN绿灯亮运行模式STOP黄灯亮停止运行MSTR黄灯亮CPU 运行IFM1F红灯亮接口子模块 1 故障IFM2F红灯亮接口子模块 2 故障FRCE黄灯亮强制RUN绿灯亮运行模式STOP黄灯亮停止模式SFDF(LED)SFDF(LED)灭灭组态置数据 OK灭闪CPU315-DP 没有正确初始化灭亮总线上有短路亮亮组态数据丢失或不正确和 DP 主站没有进行数据交换3.2 PLC 维护和注意事项3.2.1 后备锂电池电压低报警信号灯亮，需要更换锂电池。3.2.2 PLC 模块更换时，必须停电后插拔，严禁带电插拔。3.2.3 更换计数模块、模拟量输入/输出模块，要检查确认模块上的量程卡安装是否正确。3.2.4 PLC 电源外壳必须可靠接地。3.2.5 PLC 程序根据工艺要求需作更改，必须经转炉厂电气点检组、电气工程师共同讨论并经相关领导同意后，在资料室备案，方可修改，严禁随意修改...
